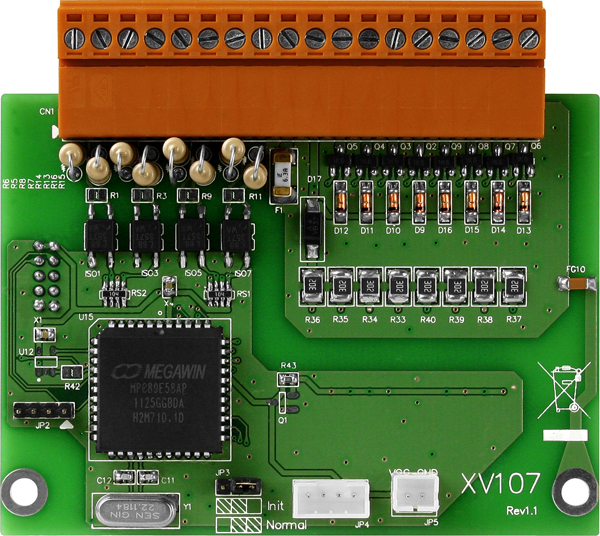

Модуль расширения XV107 CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного ввода и вывода цифровых сигналов. Устройство оснащено 8 изолированными входами типа «источник» и 8 изолированными выходами типа «приемник», что обеспечивает высокую степень защиты и гибкость в применении.
Ключевые технические особенности XV107 CR включают:
- Цифровые входы: 8 каналов с входным сопротивлением 10 кОм. Напряжение логического 0 не превышает 1 В, а логического 1 составляет от +3,5 до +30 В. Каждый вход может функционировать как 32-битный счетчик с максимальной частотой входного сигнала до 50 Гц и минимальной шириной импульса 10 мс.
- Цифровые выходы: 8 каналов типа «приемник» (sink) с максимальной нагрузкой 700 мА на канал. Напряжение нагрузки варьируется от +3,5 до +50 В. Выходы защищены от короткого замыкания, перегрузки и перенапряжения до 60 В.
- Коммуникация: Интерфейс RS-232/TTL с максимальной скоростью передачи данных до 115,2 Кбит/с. Поддерживаются протоколы Modbus RTU и формат передачи данных N, 8, 1.
- Изоляция и защита: Внутренняя изоляция между полем и логикой составляет 3750 В постоянного тока. Защита от электростатического разряда (ESD) соответствует стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки.
- Энергопотребление: Рабочее напряжение 5 В постоянного тока с максимальным потреблением 0,15 Вт.
- Условия эксплуатации: Диапазон рабочих температур от -25 до +75°C и влажность от 10 до 90% без конденсации.
Модуль XV107 CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в системах сбора данных. Его изолированные входы и выходы обеспечивают защиту от помех и повышают надежность работы в сложных условиях эксплуатации.
Преимущества XV107 CR включают:
- Высокая степень изоляции и защиты, обеспечивающая надежную работу в промышленных условиях.
- Гибкость конфигурации входов и выходов, позволяющая адаптировать устройство под конкретные задачи.
- Совместимость с протоколом Modbus RTU, обеспечивающая легкую интеграцию в существующие системы автоматизации.
- Компактные размеры (59 x 82 x 13 мм) и низкое энергопотребление, что упрощает монтаж и эксплуатацию.
Модуль XV107 CR является эффективным решением для расширения функциональности систем автоматизации, обеспечивая надежный и гибкий ввод-вывод цифровых сигналов в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 59 x 82 x 13 |
| Количество портов RS-232 | 1 |
| Потребление тока | 0.15 Вт макс. |
| Количество каналов дискретного ввода | 8 |
| Входное сопротивление | 10 кОм |
| Тип каналов дискретного ввода | Влажный контакт (Source) |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | +3.5 ~ 30 В |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Тип последовательных портов | TTL |
| Протоколы последовательной связи | Modbus RTU |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Sink |
| Защита от перегрузки | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Установка значения при подаче питания | Есть, настраивается программно |
| Защита от короткого замыкания | Есть |
| Защита от перенапряжения | 60 В пост. |
| Максимальная нагрузка на канал | 700 мА |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 10 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Минимальная ширина импульса | 10 мс |
| Максимальная частота входного сигнала | 50 Гц |
| Количество каналов таймера/счётчика | 8 |
| Максимальное разрешение счетчика | 32 бита |
| Монтаж | В контроллер |
