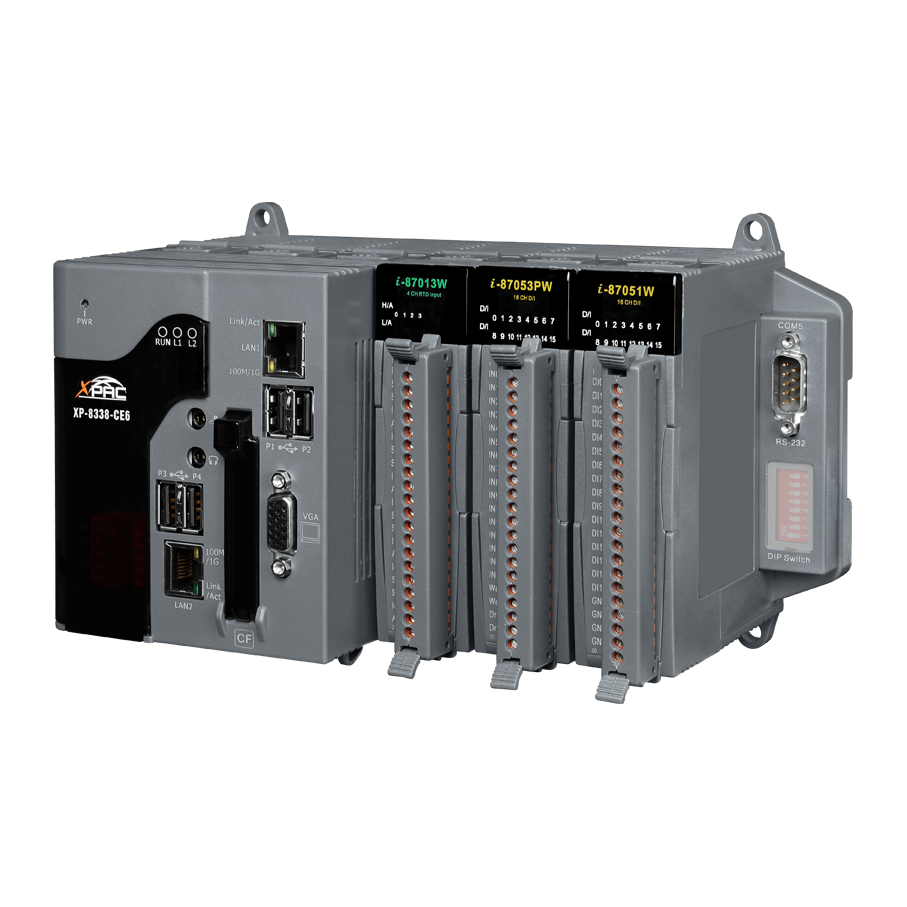

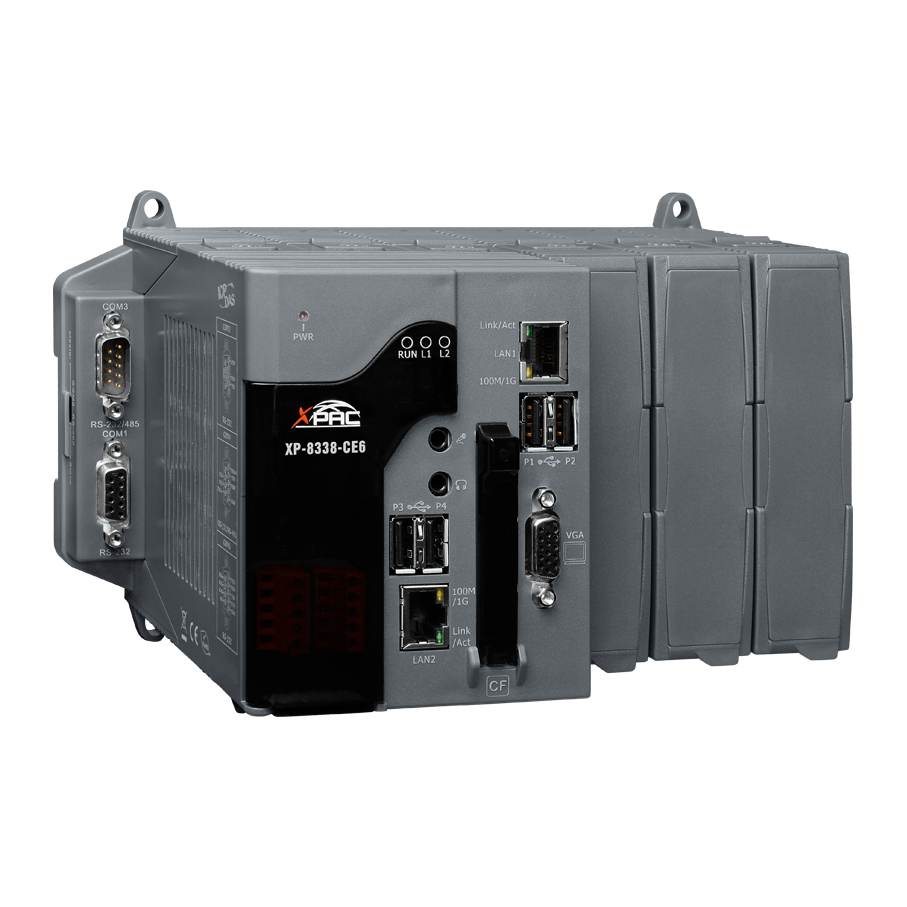

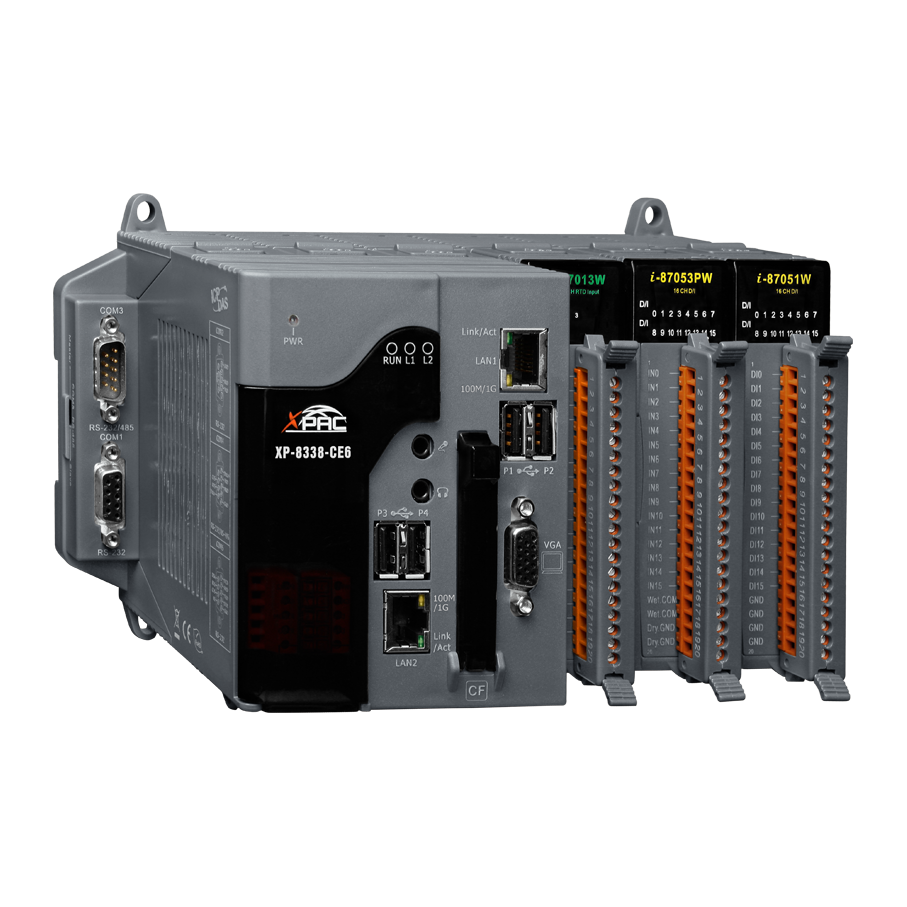

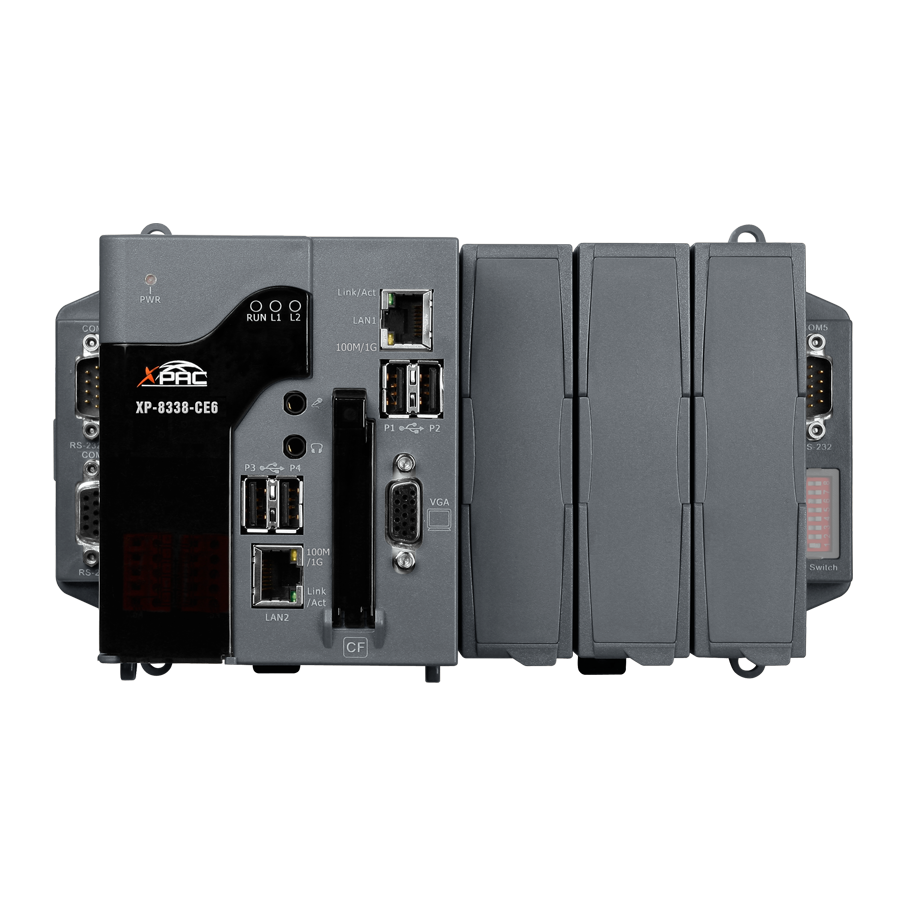

Контроллер XP-8338-CE6 CR Standard XP-8000 с Win-GRAF от ICP DAS представляет собой промышленный программируемый автоматический контроллер (PAC), основанный на операционной системе Windows CE 6.0. Оснащённый двухъядерным процессором x86 с тактовой частотой 1 ГГц, он обеспечивает высокую производительность и надёжность для решения задач автоматизации в различных отраслях промышленности.
Ключевые технические особенности устройства включают:
- Производительность: двухъядерный процессор x86 с тактовой частотой 1 ГГц, обеспечивающий эффективную обработку данных в реальном времени.
- Оперативная память: 2 ГБ DDR3 SDRAM для поддержки многозадачности и сложных приложений.
- Постоянная память: 32 ГБ Flash-памяти и 8 ГБ CFast-карты (до 32 ГБ), обеспечивающие достаточный объём для хранения данных и программного обеспечения.
- Коммуникационные интерфейсы: два порта Ethernet 10/100/1000 Base-TX (RJ-45), два порта RS-232, один порт RS-485 (с изоляцией 3000 В), один комбинированный порт RS-232/RS-485, а также четыре порта USB 2.0 для подключения периферийных устройств.
- Модули расширения: три слота для подключения высокопрофильных модулей ввода-вывода серии I-8K (параллельная шина) и I-87K (последовательная шина), что позволяет гибко настраивать систему под конкретные требования.
- Программное обеспечение: встроенная среда Win-GRAF, соответствующая стандарту IEC 61131-3, для разработки логических управляющих приложений, а также поддержка M.S. Visual Studio 2008 (VB .NET, C#) для создания HMI и приложений управления данными, взаимодействующих с Win-GRAF.
- Реальное время: наличие часов реального времени и сторожевого таймера для обеспечения надёжной работы системы в условиях промышленной эксплуатации.
- Питание: входное напряжение 10–30 В постоянного тока с возможностью подключения резервного источника питания; встроенное силовое реле (1 А при 24 В постоянного тока) для сигнализации.
- Условия эксплуатации: рабочая температура от -25 до +75°C, влажность 10–90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: возможность установки на DIN-рейку или настенное крепление, обеспечивая гибкость в размещении устройства на объекте.
Контроллер XP-8338-CE6 CR Standard XP-8000 с Win-GRAF предназначен для применения в системах автоматизации, требующих высокой производительности и надёжности. Он идеально подходит для задач в области управления технологическими процессами, мониторинга и управления оборудованием, а также для реализации решений в области Интернета вещей (IoT). Благодаря поддержке различных промышленных протоколов, таких как Modbus RTU/TCP, DCON и HART, устройство обеспечивает совместимость с широким спектром промышленного оборудования, включая датчики, исполнительные механизмы и системы управления.
Преимущества использования XP-8338-CE6 CR Standard XP-8000 с Win-GRAF включают:
- Высокая производительность: двухъядерный процессор и достаточный объём памяти обеспечивают эффективную обработку данных и выполнение сложных алгоритмов управления.
- Гибкость расширения: наличие слотов для модулей расширения позволяет адаптировать систему под конкретные требования проекта.
- Надёжность: поддержка резервного питания и сторожевого таймера повышает устойчивость системы к сбоям и обеспечивает бесперебойную работу в критических приложениях.
- Совместимость: поддержка различных промышленных протоколов и стандартов позволяет интегрировать контроллер в существующие системы автоматизации без значительных изменений.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности позволяет использовать устройство в различных климатических условиях.
Контроллер XP-8338-CE6 CR Standard XP-8000 с Win-GRAF от ICP DAS является надёжным и высокопроизводительным решением для реализации сложных систем автоматизации в промышленном секторе, обеспечивая гибкость, совместимость и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 231 x 132 x 125 |
| Светодиодные индикаторы | 2 программируемых индикатора |
| Потребление тока | 16.8 Вт |
| Количество портов RS-232/485 | 1 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232 | 2 |
| Количество USB-портов | 4 |
| MRAM | 512 Кб |
| Аудиовходы | 1 |
| Аудиовыходы | 1 |
| Программные пакеты | FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5 |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть |
| Монтаж | На DIN-рейку Настольный/настенный |
| Возможность подключения резервного источника электропитания | Есть, встроенное силовое реле (1 А @ 24 В пост.) для сигнализации |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 2 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) |
| Изоляция последовательной линии | 3 кВ для COM 3 |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-485: Data+, Data- |
| Напряжение изоляции, В | 1000 |
| Стандарт USB | USB 2.0 |
| Уникальный аппаратный номер (64 бит) | Есть |
| Объем карты памяти | до 32 Гб |
| Память EEPROM | 16 Кб |
| Модули расширения | 3 слота (только для высокопрофильных модулей серии I-8K/I-87K) |
| Процессор | x86 CPU, 1 ГГц, двухъядерный |
| Flash-память | 32 Гб |
| SDK | Dll for Visual Studio.Net |
| Максимальное разрешение | 1024 x 768 |
| Интерфейсы | VGA |
| Стандарт | МЭК 61131-3 |
| Максимальный размер кода | 2 Мб |
| Время сканирования | 3 ~ 15 мс для обычных программ; 15 ~ 50 мс для сложных программ |
| Среда программирования | Win-GRAF VS.NET 2008 |
| Языки | LD ST FBD SFC IL FC |
