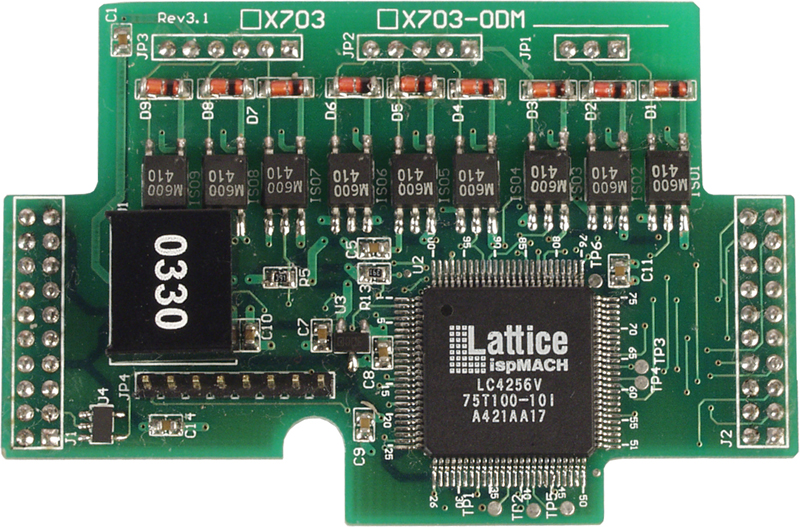

Плата X703 от ICP DAS представляет собой модуль с тремя осями энкодера, предназначенный для расширения функциональности контроллеров серии I-7188 и uPAC-7186. Этот модуль обеспечивает высокоточное измерение и управление движением, что делает его незаменимым в различных промышленных приложениях.
Ключевые технические особенности X703 включают:
- Количество каналов: 3 изолированных канала для подключения энкодеров.
- Разрешение счетчика: 32 бита, обеспечивающее высокую точность измерений.
- Максимальная частота счета: 1 МГц, что позволяет обрабатывать быстрые сигналы.
- Режимы энкодера: Quadrant, CW/CCW, Pulse/Direction, обеспечивающие гибкость в настройке системы.
- Уровни входного сигнала: Логический высокий уровень от 3,5 В до 5 В; логический низкий уровень от 0 В до 2 В.
- Изолированный выход: Напряжение 5 В с максимальным током 100 мА для питания внешних устройств.
- Температурный диапазон: Рабочая температура от -25°C до +75°C, что гарантирует надежную работу в различных условиях.
- Размеры: Компактные габариты 38 мм x 64 мм, удобные для монтажа в ограниченных пространствах.
Модуль X703 предназначен для использования с контроллерами I-7188XB, I-7188XG, I-7188EX, I-7188EG, а также с uPAC-7186EG и uPAC-7186EX. Важно отметить, что на один контроллер uPAC можно установить только один X703. Это ограничение следует учитывать при планировании системы автоматизации.
Области применения X703 включают:
- Управление движением: Точные измерения и контроль за движением в роботизированных системах и автоматизированных линиях.
- Метрология: Высокоточные измерения угловых и линейных перемещений в научных и промышленных приложениях.
- Системы позиционирования: Обеспечение точного позиционирования в станках с ЧПУ и других механизмах, требующих высокой точности.
Преимущества использования модуля X703 включают:
- Высокая точность: 32-битное разрешение и максимальная частота счета 1 МГц обеспечивают точные измерения и контроль.
- Гибкость настройки: Поддержка различных режимов энкодера позволяет адаптировать систему под конкретные задачи.
- Надежность: Широкий диапазон рабочих температур и изолированные входы гарантируют стабильную работу в различных условиях.
- Совместимость: Легкая интеграция с контроллерами ICP DAS серии I-7188 и uPAC-7186 расширяет возможности существующих систем.
При выборе модуля X703 важно учитывать совместимость с используемым контроллером и требования к системе автоматизации. Рекомендуется ознакомиться с технической документацией и, при необходимости, обратиться к специалистам ICP DAS для получения дополнительной информации и консультаций по интеграции модуля в вашу систему.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Тип устройства | Плата |
| Разрешение счетчика/энкодера, бит | 32 |
| Напряжение нагрузки | 5 В |
| Ток нагрузки | 100 мА макс. |
| Максимальная частота счета | 1 МГц |
| Напряжение в закрытом состоянии | 0 ~ 2 В |
| Напряжение в открытом состоянии | +3.5 ~ 30 В пост.тока |
| Режим энкодера | CW/CCW Pulse/Direction Quadrant Counting |
| Монтаж | В контроллер |
