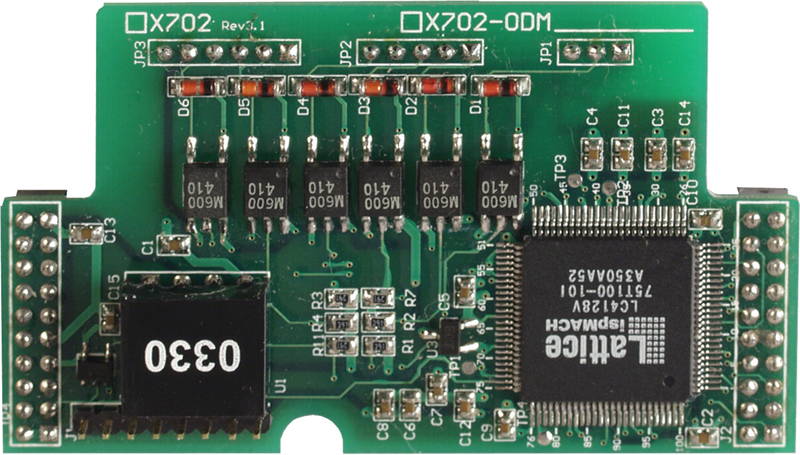

Плата расширения X702 от ICP DAS предназначена для интеграции с программируемыми контроллерами серии I-7188XB, I-7188XG, I-7188EX, I-7188EG и uPAC-7186EX/EG. Она обеспечивает два канала ввода сигналов от энкодеров, что позволяет эффективно обрабатывать данные с двухосевых систем позиционирования и управления движением.
Ключевые технические особенности X702 включают:
- Разрешение счетчика/энкодера: 32 бита, обеспечивающее высокую точность измерений.
- Максимальная частота счета: 1 МГц, что позволяет работать с быстрыми процессами.
- Режимы энкодера: Quadrant, CW/CCW, Pulse/Direction, обеспечивающие гибкость в настройке системы.
- Уровни входного сигнала: Logic High: 3.5 V ~ 5 V; Logic Low: 0 V ~ 2 V, что соответствует стандартам TTL.
- Изолированный выход: +5V, 100 мА (макс.), обеспечивающий защиту от помех и стабильную работу системы.
X702 идеально подходит для применения в системах автоматизации, где требуется точный контроль за движением и позиционированием. Это может включать роботизированные линии сборки, системы управления станками с ЧПУ, а также встраиваемые решения для мониторинга и управления движением в различных отраслях промышленности.
Преимущества использования X702:
- Высокая точность и скорость обработки сигналов: благодаря 32-битному разрешению и максимальной частоте счета 1 МГц.
- Гибкость в настройке: поддержка различных режимов энкодера позволяет адаптировать систему под конкретные задачи.
- Совместимость: интегрируется с контроллерами ICP DAS серии I-7188 и uPAC-7186, расширяя их функциональность.
- Защищенность системы: изолированный выход и соответствие стандартам TTL обеспечивают надежную работу в промышленных условиях.
При выборе X702 для вашего проекта вы получаете надежное и высокопроизводительное решение для обработки сигналов энкодеров, соответствующее современным требованиям промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Тип устройства | Плата |
| Разрешение счетчика/энкодера, бит | 32 |
| Напряжение нагрузки | 5 В |
| Ток нагрузки | 100 мА макс. |
| Максимальная частота счета | 1 МГц |
| Напряжение в закрытом состоянии | 0 ~ 2 В |
| Напряжение в открытом состоянии | +3.5 ~ 5 В пост.тока |
| Режим энкодера | CW/CCW Pulse/Direction Quadrant Counting |
| Монтаж | В контроллер |
