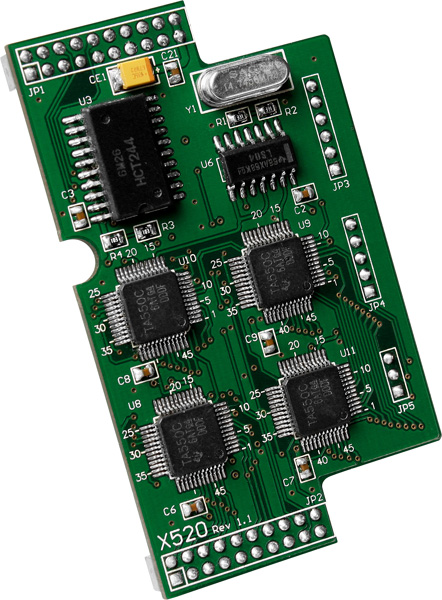

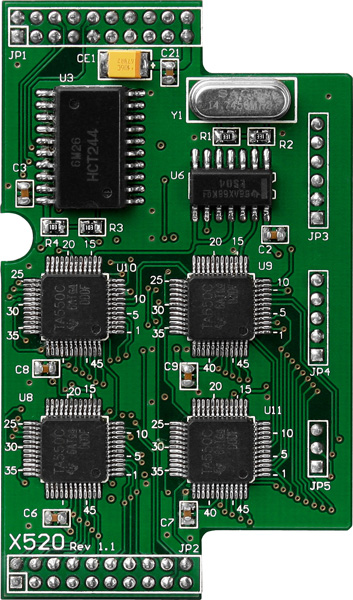

Плата расширения X520 CR от компании ICP DAS предназначена для интеграции с контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, обеспечивая дополнительные возможности ввода-вывода для промышленных приложений.
Ключевые технические особенности платы X520 CR включают:
- Количество портов RS-232: 4 порта, поддерживающие максимальную скорость передачи данных до 115,2 Кбит/с.
- Буфер данных FIFO: 16 байт, обеспечивающий эффективную обработку данных.
- Каналы дискретного ввода: 1 канал с сухим контактом (Source), напряжение логического 0 до 1 В и логического 1 от +3,5 до +30 В.
- Каналы дискретного вывода: 2 канала с открытым коллектором, максимальный ток нагрузки 100 мА, напряжение нагрузки от +5 до +30 В постоянного тока.
- Стоповые биты: 1, 1,5 и 2, обеспечивающие гибкость в настройке передачи данных.
- Биты данных: 5, 6, 7 и 8, с возможностью выбора четности: нет, четная, нечетная, 0 или 1.
- Рабочие условия: температура от -25 до +75 °C и влажность от 10% до 90%, что позволяет использовать плату в различных промышленных средах.
- Габаритные размеры: 64 x 38 мм, что обеспечивает компактность при установке в контроллеры.
Плата X520 CR предназначена для расширения функциональности контроллеров в промышленных автоматизированных системах, где требуется дополнительное количество последовательных портов и дискретных входов/выходов. Она идеально подходит для применения в системах сбора данных, управления оборудованием и мониторинга процессов, где необходима надежная и эффективная передача данных.
Преимущества платы X520 CR включают:
- Гибкость конфигурации: возможность настройки различных параметров передачи данных, включая скорость, количество стоповых бит и четность.
- Надежность: устойчивость к широкому диапазону температур и влажности, что обеспечивает стабильную работу в сложных промышленных условиях.
- Компактность: небольшие размеры платы позволяют экономить пространство при установке в ограниченных по размеру контроллерах.
Плата X520 CR совместима с контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, что обеспечивает легкую интеграцию в существующие системы автоматизации. Ее использование позволяет повысить эффективность и гибкость промышленных приложений, требующих расширения возможностей ввода-вывода.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 64 x 38 |
| Количество портов RS-232 | 4 |
| Буфер данных FIFO, байт | 16 |
| Передаваемые сигналы | TxD, RxD, GND |
| Количество каналов дискретного ввода | 1 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | +3.5 ~ 30 В |
| Изоляция каналов | Нет |
| Стоповые биты | 1, 1.5, 2 |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Изоляция последовательной линии | Нет |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Количество каналов дискретного вывода | 2 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 10 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Монтаж | В контроллер |
