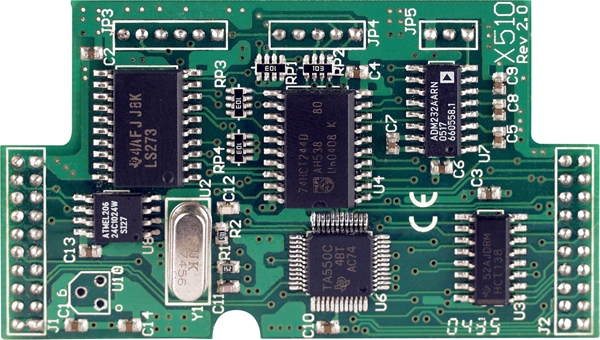

Плата расширения X510-128 от ICP DAS предназначена для интеграции с контроллерами серии I-7188XB, I-7188XG, I-7188EX, I-7188EG и uPAC-7186EX. Она обеспечивает дополнительный функционал, включая один порт RS-232, пять каналов дискретного ввода (DI), пять каналов дискретного вывода (DO) и 128 Кб EEPROM памяти.
Ключевые технические особенности платы X510-128:
- Порт RS-232: один 3-проводный порт (TXD, RXD, GND) с максимальной скоростью передачи данных до 115,2 Кбит/с и размером буфера FIFO 16 байт.
- Дискретный ввод: пять каналов с уровнями логического "0" от 0 до 1 В и логического "1" от 3,5 до 30 В, без изоляции.
- Дискретный вывод: пять каналов с открытым коллектором, поддерживающих выходное напряжение от 5 до 30 В и максимальный ток нагрузки 100 мА, без изоляции.
- Память EEPROM: два блока по 128 Кб для хранения данных.
- Энергопотребление: 0,7 Вт при работе.
- Габариты: 38 мм x 64 мм.
- Температурный диапазон: от -25 до +75 °C при эксплуатации и от -40 до +80 °C при хранении.
- Влажность: от 5% до 90% без конденсации.
Плата X510-128 предназначена для расширения функциональности контроллеров серии I-7188XB, I-7188XG, I-7188EX, I-7188EG и uPAC-7186EX. Она обеспечивает дополнительные порты ввода-вывода, что делает ее идеальной для применения в системах автоматизации, где требуется интеграция с различными устройствами через последовательный интерфейс RS-232 и управление цифровыми сигналами.
Преимущества использования платы X510-128 включают:
- Увеличение количества портов ввода-вывода: расширение возможностей контроллера за счет дополнительных каналов ввода и вывода.
- Гибкость в подключении устройств: возможность интеграции с различными промышленными устройствами через RS-232 интерфейс.
- Компактные размеры: небольшие габариты платы позволяют экономить пространство в шкафах управления.
- Широкий температурный диапазон: возможность эксплуатации в различных климатических условиях.
Плата X510-128 совместима с контроллерами I-7188XB, I-7188XG, I-7188EX, I-7188EG и uPAC-7186EX, обеспечивая seamless интеграцию и расширение функциональности этих устройств. Ее использование позволяет повысить эффективность и гибкость систем автоматизации, удовлетворяя потребности в дополнительном вводе-выводе и памяти.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 1 |
| Буфер данных FIFO, байт | 16 |
| Передаваемые сигналы | COM3 : TXD, RXD, GND |
| Потребление тока | 0.7 Вт |
| Количество каналов дискретного ввода | 5 |
| Напряжение лог. 0 | 0 ~ +1 В |
| Напряжение лог. 1 | +3.5 ~ 30 В |
| Изоляция каналов | Нет |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Изоляция последовательной линии | Нет |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Количество каналов дискретного вывода | 5 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | 30 В макс. |
| Память EEPROM | 128 Kб |
| Тип устройства | Плата |
| Монтаж | В контроллер |
