Артикул:
X509 CR
Характеристики
Полное наименование:
—

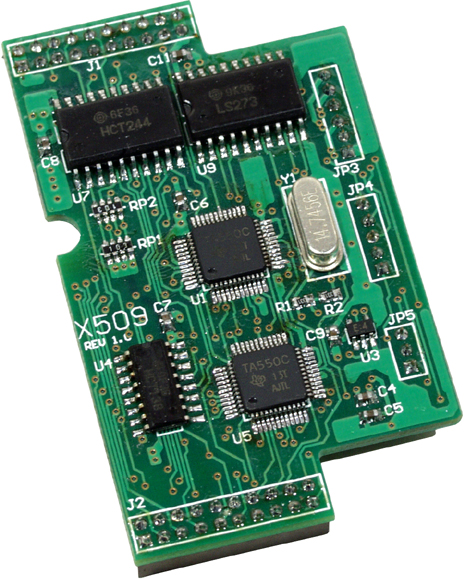

Плата X509 CR 2-Port RS-232 ( 3-Pin ) add 4-channel D/I, 4-channel D/O (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата расширения X509 CR от компании ICP DAS предназначена для интеграции с промышленными контроллерами серий I-7188XB, I-7188XG, I-7188EX, I-7188EG и uPAC-7186EX. Она обеспечивает два порта RS-232 и восемь каналов дискретного ввода/вывода, что расширяет возможности автоматизации и мониторинга в промышленных приложениях.
Ключевые технические особенности X509 CR включают:
- Два порта RS-232: каждый порт поддерживает передачу данных со скоростью до 115,2 Кбит/с и оснащен буфером FIFO объемом 16 байт, что обеспечивает эффективную обработку данных.
- Восемь каналов дискретного ввода/вывода: четыре канала ввода и четыре канала вывода, работающие в диапазоне напряжений от 0 до 30 В, позволяют интегрировать различные устройства и датчики.
- Низкое потребление энергии: устройство потребляет всего 0,7 Вт, что способствует снижению энергозатрат в системе.
- Компактные размеры: габариты платы составляют 38 мм x 64 мм, что облегчает ее установку в ограниченных пространствах.
- Отсутствие изоляции: каналы ввода/вывода и последовательные линии не изолированы, что следует учитывать при проектировании системы.
Области применения X509 CR включают:
- Системы автоматизации: расширение функциональности контроллеров для управления промышленными процессами.
- Мониторинг и управление: сбор и обработка данных с различных датчиков и исполнительных механизмов.
- Интеграция с существующими системами: добавление дополнительных портов RS-232 и каналов ввода/вывода без необходимости замены основного контроллера.
Преимущества X509 CR:
- Совместимость: поддержка контроллеров I-7188XB, I-7188XG, I-7188EX, I-7188EG и uPAC-7186EX обеспечивает гибкость в выборе оборудования.
- Простота монтажа: встраиваемый дизайн позволяет легко интегрировать плату в существующие системы.
- Надежность: производитель ICP DAS известен высоким качеством своей продукции, что гарантирует долговечность и стабильную работу устройства.
При выборе X509 CR важно учитывать отсутствие изоляции каналов ввода/вывода и последовательных линий, что может быть критично в некоторых приложениях. Рекомендуется проводить тщательный анализ требований системы перед интеграцией данного устройства.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество портов RS-232 | 2 |
| Буфер данных FIFO, байт | 16 |
| Передаваемые сигналы | COM3 : TXD, RXD, GND COM4 : TXD, RXD, GND |
| Потребление тока | 0.7 Вт |
| Количество каналов дискретного ввода | 4 |
| Напряжение лог. 0 | 0 ~ +1 В |
| Напряжение лог. 1 | +3.5 ~ 30 В |
| Изоляция каналов | Нет |
| Максимальная скорость передачи данных | до 115,2 Кбит/с |
| Изоляция последовательной линии | Нет |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Количество каналов дискретного вывода | 4 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | 30 В макс. |
| Тип устройства | Плата |
| Монтаж | В контроллер |
