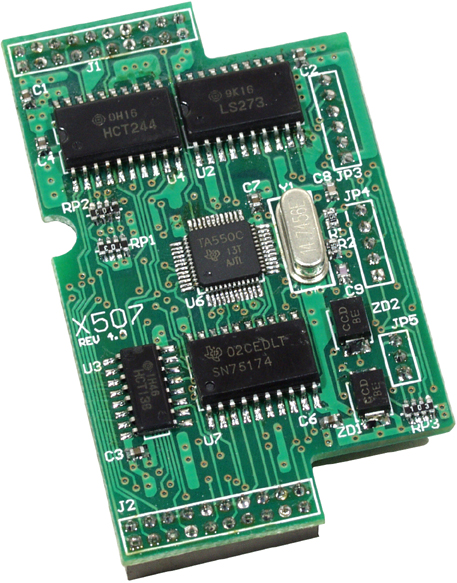

Плата X507 CR 1-Port RS-422/485 add 4-channel D/I, 4-channel D/O (RoHS)

Плата расширения X507 CR от ICP DAS предназначена для интеграции с промышленными контроллерами серии I-7188 и μPAC-7186, обеспечивая дополнительный порт RS-422/485 и четыре канала дискретного ввода/вывода. Это решение оптимизирует коммуникационные возможности контроллеров, расширяя их функциональность в промышленных приложениях.

Ключевые технические особенности платы X507 CR включают:

• Порт RS-422/485: Один порт, поддерживающий интерфейсы RS-422 (RXD+, RXD-, TXD+, TXD-) и RS-485 (TXD+, TXD-), обеспечивающий надежную и высокоскоростную передачу данных до 115,2 Кбит/с.
• Дискретные входы: Четыре канала с диапазоном напряжений логического нуля от 0 до +1 В и логического единичного сигнала от +3,5 до 30 В, что позволяет эффективно работать с различными типами датчиков и сигналов.
• Дискретные выходы: Четыре канала с открытым коллектором, способные выдерживать ток нагрузки до 100 мА и напряжение до 30 В, обеспечивая управление различными исполнительными механизмами.
• Буфер данных FIFO: Объем 16 байт, способствующий эффективному управлению потоками данных и снижению потерь информации при высокоскоростной передаче.
• Совместимость: Плата X507 CR совместима с контроллерами I-7188 серии (XB, XG, EX, EG) и μPAC-7186 серии, включая модели uPAC-7186EX, uPAC-7186EG, uPAC-7186FD и uPAC-7186SM, что обеспечивает гибкость в выборе оборудования для различных проектов.

Области применения платы X507 CR включают:

• Системы автоматизации: Расширение возможностей контроллеров для управления промышленными процессами, где требуется надежная передача данных и управление исполнительными механизмами.
• Мониторинг и управление: Интеграция с различными датчиками и исполнительными устройствами для сбора и обработки данных в реальном времени.
• Индустриальные сети: Создание и расширение промышленных сетей для обмена данными между различными устройствами и системами.

Преимущества использования платы X507 CR включают:

• Увеличение функциональности: Добавление дополнительных коммуникационных и управляющих возможностей к существующим контроллерам без необходимости замены основного оборудования.
• Гибкость интеграции: Возможность подключения различных типов устройств и датчиков, обеспечивая адаптивность системы под конкретные требования.
• Надежность: Высокая устойчивость к внешним воздействиям и помехам, что гарантирует стабильную работу в промышленных условиях.

Плата X507 CR является эффективным решением для расширения возможностей промышленных контроллеров ICP DAS, обеспечивая надежную и гибкую интеграцию в различные системы автоматизации и мониторинга.

Основные характеристики:
