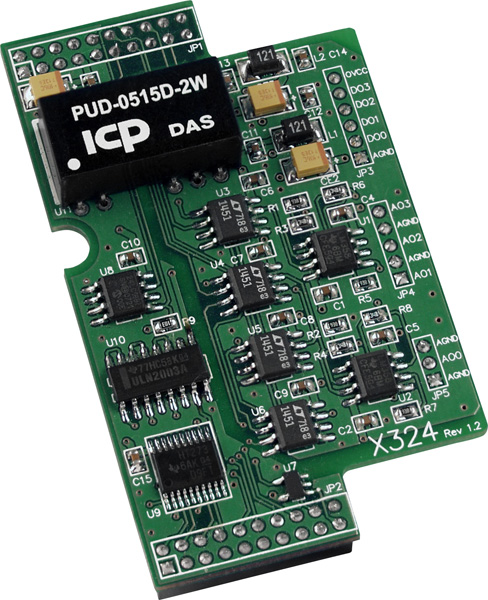

Плата расширения X324 CR от ICP DAS предназначена для интеграции с промышленными контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, обеспечивая дополнительные возможности аналогового и дискретного ввода-вывода. Это решение оптимально для задач, требующих точного управления и мониторинга в реальном времени.
**Ключевые технические особенности:**
- Аналоговый вывод: 4 канала с разрешением 12 бит, диапазоном выходных сигналов 0–5 В и выходной способностью 20 мА. Каналы не изолированы.
- Дискретный вывод: 4 канала с открытым коллектором (NPN), максимальное напряжение нагрузки 30 В, максимальный ток нагрузки 100 мА. Каналы не изолированы.
- Электропитание: Рабочее напряжение 5 В постоянного тока, потребление энергии 0,9 Вт.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, влажность 5–90% без конденсации.
- Габаритные размеры: 64 мм в длину и 38 мм в ширину, что обеспечивает компактность при монтаже.
**Области применения и целевая аудитория:**
Плата X324 CR предназначена для использования в промышленных автоматизированных системах, где требуется расширение функциональности контроллеров. Она идеально подходит для задач, связанных с управлением и мониторингом в реальном времени, таких как:
- Системы управления технологическими процессами.
- Мониторинг и управление оборудованием в производственных линиях.
- Сбор и обработка данных с различных датчиков и исполнительных механизмов.
**Преимущества и совместимость:**
- Совместимость: Плата X324 CR полностью совместима с контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, обеспечивая seamless интеграцию в существующие системы.
- Компактность: Малые габариты платы позволяют эффективно использовать пространство в распределительных щитах и шкафах управления.
- Надежность: Широкий диапазон рабочих температур и высокая влажность эксплуатации делают плату надежным компонентом для работы в различных климатических условиях.
Плата X324 CR от ICP DAS представляет собой эффективное решение для расширения функциональности промышленных контроллеров, обеспечивая высокую точность и надежность при работе в сложных условиях. Ее интеграция в систему позволяет повысить эффективность управления и мониторинга технологических процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 64 x 38 |
| Количество каналов ЦАП | 4 |
| Напряжение для выхода по току | 20 мА |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | 0 ~ 5 В |
| Изоляция каналов | Нет |
| Разрешение ЦАП, бит | 12 |
| Количество каналов дискретного вывода | 4 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | 30 В макс. |
| Тип устройства | Плата |
| Рабочее напряжение | 5 ~ 12 В пост.) |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Монтаж | В контроллер |
