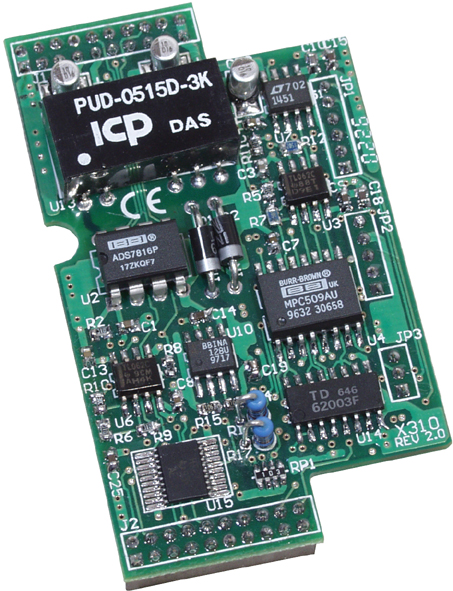

Плата X310 1-channel A/D,1 channel A/D, 2 channel D/A

Артикул: X310
Характеристики
Полное наименование:
—
Плата X310 1-channel A/D,1 channel A/D, 2 channel D/A
Срок гарантии
—
12 мес.
66 133 тенге/шт
Варианты цен
66 133 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата расширения X310 от ICP DAS предназначена для интеграции с контроллерами серии I-7188XB/EX, обеспечивая дополнительные возможности ввода-вывода сигналов. Она оснащена двумя аналоговыми входами (AI), двумя аналоговыми выходами (AO), тремя цифровыми входами (DI) и тремя цифровыми выходами (DO), что расширяет функциональность базового контроллера и позволяет решать более сложные задачи автоматизации.

Ключевые технические особенности платы X310 включают:

  • Аналоговые входы: два канала с диапазоном входных сигналов по напряжению от 0 до 10 В и по току от 0 до 20 мА. Разрешение АЦП составляет 12 бит, что обеспечивает точность измерений. Частота выборки достигает 1 кГц, позволяя эффективно обрабатывать быстро меняющиеся сигналы.
  • Аналоговые выходы: два канала с диапазоном выходных сигналов по напряжению от 0 до 10 В и по току 20 мА. Разрешение ЦАП также 12 бит, что гарантирует высокую точность формирования выходных сигналов.
  • Цифровые входы: три канала с типом "мокрый контакт" (Sink). Уровень логического "0" составляет до 1 В, а логического "1" — от 3,5 до 30 В, что обеспечивает совместимость с различными цифровыми устройствами.
  • Цифровые выходы: три канала с открытым коллектором, способные работать при выходном напряжении от 5 до 30 В и максимальном токе нагрузки до 100 мА, что позволяет управлять различными исполнительными механизмами.
  • Рабочие условия: плата функционирует при температуре от -25 до +75 °C и влажности от 5% до 90%, что делает ее подходящей для эксплуатации в различных промышленных средах.
  • Совместимость: X310 совместима с контроллерами I-7188XB/EX, uPAC-7186XB/XG/EX/EG, uPAC-7186, обеспечивая гибкость в выборе оборудования для автоматизации.

Плата X310 идеально подходит для применения в системах автоматизации, где требуется расширение возможностей ввода-вывода сигналов. Она может быть использована в различных отраслях, включая промышленность, энергетику и транспорт, для мониторинга и управления процессами, а также для сбора и обработки данных с различных датчиков и исполнительных механизмов.

Преимущества использования платы X310 включают:

  • Гибкость интеграции: возможность расширения функциональности контроллеров I-7188XB/EX без необходимости замены основного оборудования.
  • Высокая точность: 12-битное разрешение АЦП и ЦАП обеспечивает точные измерения и управление сигналами.
  • Широкий диапазон рабочих условий: возможность эксплуатации в широком диапазоне температур и влажности делает плату универсальной для различных промышленных приложений.

При выборе платы X310 важно учитывать совместимость с используемым контроллером и требования к системе автоматизации, чтобы обеспечить эффективную и надежную работу оборудования.

Основные характеристики:

ХарактеристикаЗначение
Частота выборки 1800 Гц
Габаритные размеры, мм 64 x 38
Частота дискретизации 1 кГц макс.
Количество каналов ЦАП 2
Напряжение для выхода по току 20 мА
Количество каналов дискретного ввода 3
Тип каналов дискретного ввода Sink
Напряжение лог. 0 1 В макс.
Напряжение лог. 1 +3.5 ~ 30 В
Изоляция каналов Нет
Совместимость с контроллерами I-7188, uPAC-7186 XB/XG/EX/EG
uPAC-7186
Тип каналов аналогового ввода Дифференциальные
Диапазон входных сигналов по напряжению 0 ~ 10 В
Количество каналов АЦП 2
Разрешение АЦП 12 бит
Разрешение АЦП, бит 12
Входное сопротивление 2 МОм
Диапазон входных сигналов по току 0 ~ 20 мА
Защита от перенапряжения 30 В пост.
Разрешение ЦАП 12 бит
Диапазон выходных сигналов по напряжению 0 ~ 10 В
Разрешение ЦАП, бит 12
Количество каналов дискретного вывода 3
Ток нагрузки 100 мА макс.
Тип каналов дискретного вывода Открытый коллектор
Напряжение нагрузки 30 В макс.
Тип устройства Плата
Рабочее напряжение 5 В пост.
Рабочая влажность, % 5 ~ 90
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +80
Монтаж В контроллер
