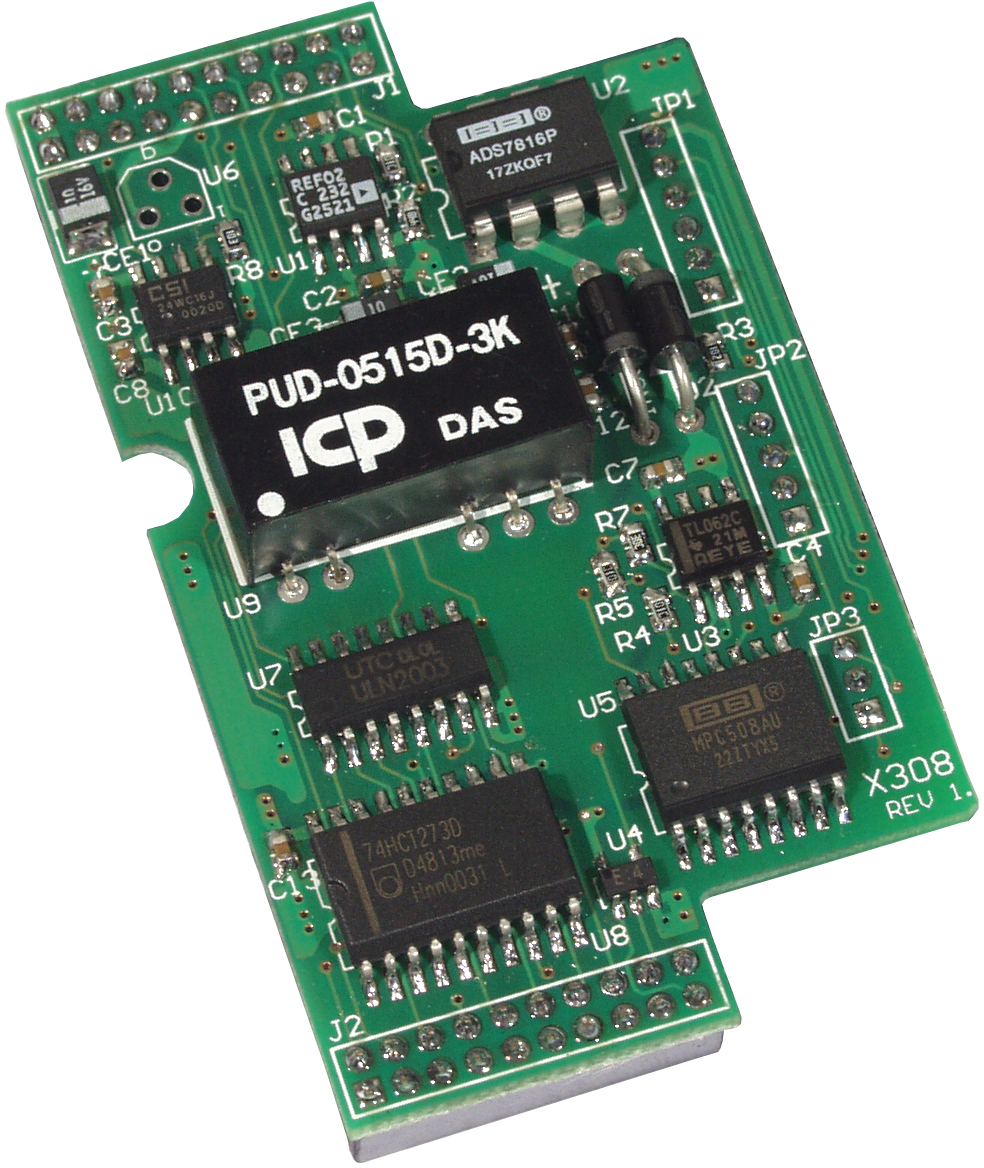

Плата расширения X308 от ICP DAS предназначена для интеграции с промышленными контроллерами серии I-7188 и uPAC-7186, обеспечивая дополнительные возможности ввода/вывода для различных автоматизированных систем. Эта плата оснащена четырьмя аналоговыми входами и шестью дискретными выходами, что расширяет функциональность базовых контроллеров и позволяет решать более сложные задачи в области промышленной автоматизации.
Ключевые технические особенности платы X308 включают:
- Аналоговые входы: 4 канала с диапазоном входных сигналов от 0 до 10 В и разрешением 12 бит, обеспечивающие точную обработку аналоговых сигналов.
- Частота дискретизации: Максимальная частота выборки составляет 900 Гц, что позволяет эффективно обрабатывать быстро меняющиеся сигналы.
- Дискретные выходы: 6 каналов с открытым коллектором, способных работать при максимальном выходном напряжении 30 В и токе до 100 мА, что обеспечивает гибкость в управлении различными исполнительными механизмами.
- Совместимость: Плата X308 совместима с контроллерами I-7188XB, I-7188XG, I-7188EX, I-7188EG, а также с моделями uPAC-7186EX, uPAC-7186EG, uPAC-7186FD и uPAC-7186SM, что обеспечивает широкие возможности интеграции в существующие системы.
- Габаритные размеры: Компактные размеры платы (64 мм x 38 мм) позволяют ее установку в ограниченных пространствах, что важно для применения в промышленных условиях с ограниченным пространством для монтажа.
- Рабочие условия: Плата функционирует при температуре от -25 до +75 °C и влажности от 5% до 90% без конденсации, что делает ее надежной в различных климатических условиях.
Области применения платы X308 включают:
- Системы сбора данных: Использование аналоговых входов для мониторинга различных физических параметров, таких как температура, давление или уровень жидкости, с последующей обработкой и анализом данных.
- Управление процессами: Применение дискретных выходов для управления исполнительными механизмами, такими как клапаны, насосы или конвейеры, в автоматизированных производственных линиях.
- Интеграция в существующие системы: Расширение функциональности уже установленных контроллеров серии I-7188 и uPAC-7186 без необходимости полной замены оборудования, что снижает затраты на модернизацию.
Преимущества платы X308 включают:
- Гибкость: Возможность расширения функциональности контроллеров без необходимости приобретения новых устройств, что экономит средства и время.
- Надежность: Спроектирована для работы в промышленных условиях, обеспечивая стабильную работу в широком диапазоне температур и влажности.
- Совместимость: Широкая совместимость с различными моделями контроллеров ICP DAS позволяет интегрировать плату в разнообразные системы автоматизации.
Плата расширения X308 является эффективным решением для расширения возможностей промышленных контроллеров ICP DAS, обеспечивая дополнительные каналы ввода/вывода для решения задач в области автоматизации и мониторинга. Ее технические характеристики и совместимость с различными моделями контроллеров делают ее универсальным инструментом для интеграции в существующие системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота выборки | 900 Гц |
| Габаритные размеры, мм | 64 x 38 |
| Частота дискретизации | 1 кГц макс. |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В |
| Количество каналов АЦП | 4 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Изоляция каналов | Нет |
| Входное сопротивление | 2 МОм |
| Защита от перенапряжения | ±30 В пост. |
| Количество каналов дискретного вывода | 6 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | 30 В макс. |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Монтаж | В контроллер |
