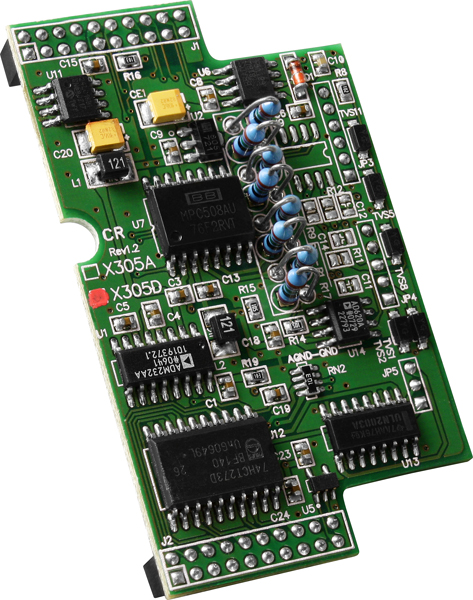

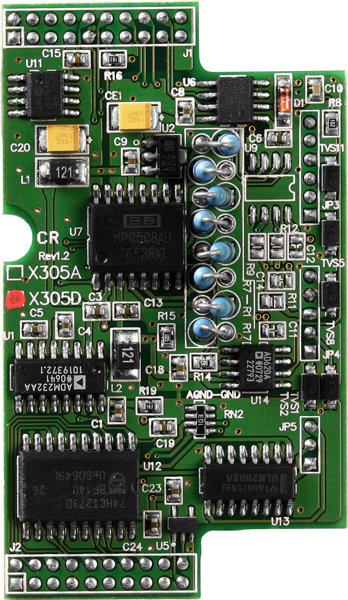

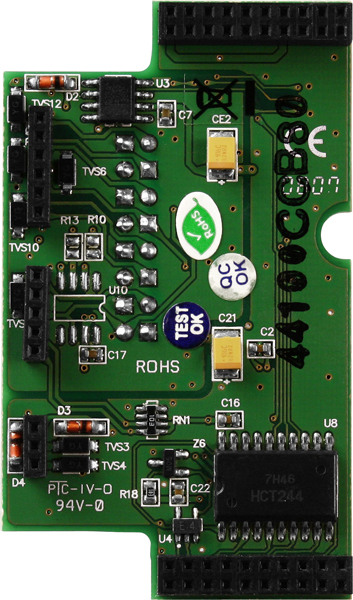

Плата расширения X305D CR от компании ICP DAS предназначена для интеграции с промышленными контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, обеспечивая расширенные возможности ввода-вывода в автоматизированных системах. Данное устройство оснащено 8 аналоговыми входами, 2 цифровыми входами и 2 цифровыми выходами, что делает его идеальным решением для задач, требующих точного измерения и управления сигналами.
Ключевые технические особенности платы X305D CR включают:
- Аналоговые входы: 8 каналов с диапазоном входных сигналов по току от 0 до 20 мА и разрешением 12 бит, обеспечивающим высокую точность измерений.
- Цифровые входы: 2 канала с типом сухого контакта, поддерживающие логические уровни 0 (замкнут на GND) и 1 (открытый), что позволяет интегрировать различные устройства с цифровыми выходами.
- Цифровые выходы: 2 канала с открытым коллектором, способные выдерживать нагрузку до 30 В и ток до 100 мА, обеспечивая надежное управление внешними устройствами.
- Защита от перенапряжения: аналоговые входы защищены от перенапряжения до ±30 В постоянного тока, что повышает надежность работы в условиях электромагнитных помех.
- Совместимость: плата X305D CR совместима с контроллерами I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, что обеспечивает гибкость при проектировании автоматизированных систем.
Области применения платы X305D CR включают:
- Системы сбора данных: интеграция с промышленными контроллерами для мониторинга и анализа сигналов в реальном времени.
- Автоматизация процессов: управление внешними устройствами, такими как насосы, клапаны и другие исполнительные механизмы, через цифровые выходы.
- Системы безопасности: использование цифровых входов для подключения датчиков состояния и сигнализации о неисправностях или аварийных ситуациях.
Преимущества платы X305D CR:
- Компактность: бескорпусное исполнение и встраиваемый монтаж позволяют экономить пространство в распределительных щитах и шкафах управления.
- Надежность: защита от перенапряжения и возможность работы в широком диапазоне температур от -25 до +75 °C обеспечивают стабильную работу в различных эксплуатационных условиях.
- Гибкость: поддержка различных типов сигналов и совместимость с широким спектром контроллеров делают плату универсальным решением для различных отраслей промышленности.
Плата X305D CR от ICP DAS является эффективным инструментом для расширения функциональности промышленных контроллеров, обеспечивая надежный и точный сбор и обработку данных, а также управление внешними устройствами в автоматизированных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота дискретизации | 4 кГц |
| Количество каналов дискретного ввода | 2 |
| Защита от перенапряжения | 30 В пост. ±30 В пост. |
| Тип каналов дискретного ввода | Сухой контакт |
| Напряжение лог. 0 | Замкнут на GND |
| Напряжение лог. 1 | Открытый |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Изоляция каналов | Нет |
| Входное сопротивление | 125 Ом |
| Диапазон входных сигналов по току | 0 ~ 20 мА |
| Количество каналов дискретного вывода | 2 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | 30 В макс. |
| Тип устройства | Плата |
| Монтаж | В контроллер |
