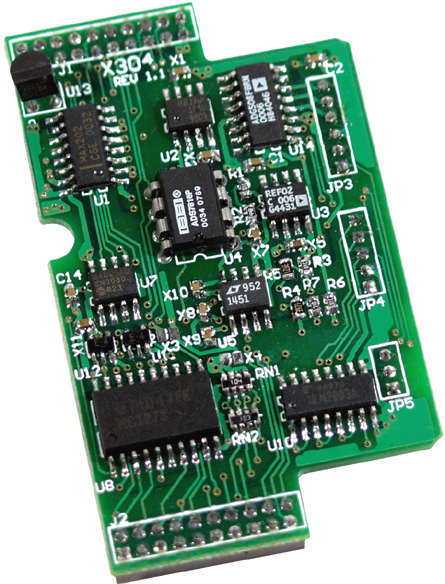

Плата X304 CR I/O Expansion Board forA/D,D/A

Артикул: X304 CR
Характеристики
Полное наименование:
—
Плата X304 CR I/O Expansion Board forA/D,D/A
Срок гарантии
—
12 мес.
57 935 тенге/шт
Варианты цен
57 935 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата расширения X304 CR от ICP DAS предназначена для интеграции с промышленными контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, обеспечивая расширенные возможности ввода/вывода для различных автоматизированных систем.

Ключевые технические особенности платы X304 CR включают:

  • Аналоговый ввод: 3 канала с разрешением 12 бит и частотой дискретизации до 1 кГц, поддерживающие диапазон входных сигналов ±5 В и входное сопротивление 50 кОм.
  • Аналоговый вывод: 1 канал с разрешением 12 бит, диапазоном выходных сигналов ±5 В и максимальным выходным током 10 мА.
  • Дискретный ввод: 4 канала типа Sink с напряжением логического уровня 0 до 1 В и логического уровня 1 от +3,5 до +30 В постоянного тока.
  • Дискретный вывод: 4 канала с открытым коллектором, максимальным напряжением нагрузки 30 В и током нагрузки до 100 мА.
  • Электропитание: Рабочее напряжение 5 В постоянного тока.
  • Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +80 °C, рабочая влажность от 5% до 90% без конденсации.
  • Габаритные размеры: 64 x 38 мм.

Плата X304 CR предназначена для применения в различных областях промышленной автоматизации, включая системы сбора данных, управление процессами и мониторинг оборудования. Ее возможности позволяют эффективно интегрировать аналоговые и дискретные сигналы в существующие системы управления, обеспечивая гибкость и расширяемость решений.

Преимущества платы X304 CR включают:

  • Компактные размеры: Устройство легко интегрируется в ограниченные пространства, что упрощает монтаж и экономит место в шкафах управления.
  • Широкий диапазон рабочих температур: Плата обеспечивает надежную работу в различных климатических условиях, что делает ее подходящей для применения в разнообразных промышленных средах.
  • Совместимость: Плата X304 CR совместима с контроллерами серий I-7188XB/XG/EX/EG и μPAC-7186EX/EG/FD/SM, что обеспечивает легкость интеграции в существующие системы.

При выборе платы расширения для вашего контроллера важно учитывать требования к количеству и типу входных/выходных каналов, диапазону рабочих температур и условиям эксплуатации. Плата X304 CR предлагает сбалансированное сочетание характеристик, подходящих для широкого спектра промышленных приложений.

Основные характеристики:

ХарактеристикаЗначение
Частота выборки 1800 Гц
Габаритные размеры, мм 64 x 38
Частота дискретизации 1 кГц макс.
Количество каналов ЦАП 1
Напряжение для выхода по току 10 мА
Количество каналов дискретного ввода 4
Тип каналов дискретного ввода Sink
Напряжение лог. 0 1 В макс.
Напряжение лог. 1 +3.5 ~ +30 В пост.
Изоляция каналов Нет
Совместимость с контроллерами I-7188, uPAC-7186 XB/XG/EX/EG
uPAC-7186
Диапазон входных сигналов по напряжению ±5 В
Количество каналов АЦП 3
Разрешение АЦП 12 бит
Разрешение АЦП, бит 12
Входное сопротивление 50 кОм
Защита от перенапряжения ±30 В пост.
Разрешение ЦАП 12 бит
Диапазон выходных сигналов по напряжению ±5 В
Разрешение ЦАП, бит 12
Количество каналов дискретного вывода 4
Ток нагрузки 100 мА макс.
Тип каналов дискретного вывода Открытый коллектор
Напряжение нагрузки 30 В макс.
Тип устройства Плата
Рабочее напряжение 5 В пост.
Рабочая влажность, % 5 ~ 90
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +80
Монтаж В контроллер
