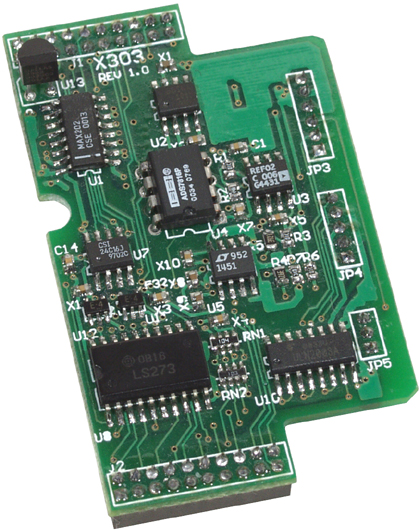

Плата расширения X303 от ICP DAS предназначена для интеграции с промышленными контроллерами серий I-7188XB, I-7188XG, I-7188EX, I-7188EG и μPAC-7186EX, μPAC-7186EG, μPAC-7186FD, μPAC-7186SM. Она обеспечивает расширенные возможности ввода/вывода, включая один канал аналогового входа (АЦП), один канал аналогового выхода (ЦАП), четыре канала дискретного входа и шесть каналов дискретного выхода.
Ключевые технические особенности платы X303:
- Аналоговый вход (АЦП): один канал с разрешением 12 бит, частотой дискретизации до 1 кГц, диапазоном входных сигналов ±5 В и входным сопротивлением 50 кОм. Защита от перенапряжения ±5 В.
- Аналоговый выход (ЦАП): один канал с разрешением 12 бит, диапазоном выходных сигналов ±5 В и выходной способностью 10 мА.
- Дискретный вход: четыре канала типа Sink с логическими уровнями 0 (до 1 В) и 1 (+3,5 ~ +30 В), без изоляции.
- Дискретный выход: шесть каналов с открытым коллектором, максимальным выходным напряжением 30 В и током нагрузки до 100 мА, без изоляции.
- Электропитание: рабочее напряжение 5 В постоянного тока.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +80 °C, влажность от 5% до 90% без конденсации.
- Габариты: 64 мм x 38 мм, вес 20 г.
Плата X303 предназначена для применения в системах автоматизации, где требуется обработка аналоговых и дискретных сигналов. Она может быть использована в различных отраслях, включая промышленное оборудование, системы мониторинга и управления, а также в приложениях, требующих интеграции с контроллерами ICP DAS.
Преимущества платы X303 включают:
- Компактные размеры: позволяют интегрировать плату в ограниченные пространства.
- Широкий диапазон рабочих температур: обеспечивают надежную работу в различных климатических условиях.
- Совместимость: с контроллерами ICP DAS серий I-7188XB, I-7188XG, I-7188EX, I-7188EG и μPAC-7186EX, μPAC-7186EG, μPAC-7186FD, μPAC-7186SM.
При выборе платы X303 для вашего проекта рекомендуется учитывать требования к числу и типу каналов ввода/вывода, а также условия эксплуатации, чтобы обеспечить оптимальную интеграцию и надежную работу системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота выборки | 1800 Гц |
| Габаритные размеры, мм | 64 x 38 |
| Частота дискретизации | 1 кГц макс. |
| Количество каналов ЦАП | 1 |
| Напряжение для выхода по току | 10 мА |
| Вес нетто, кг | 0.02 |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Sink |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Изоляция каналов | Нет |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Диапазон входных сигналов по напряжению | ±5 В |
| Количество каналов АЦП | 1 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Входное сопротивление | 50 кОм |
| Защита от перенапряжения | ±5 В пост. |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В |
| Разрешение ЦАП, бит | 12 |
| Количество каналов дискретного вывода | 6 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | 30 В макс. |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 5 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Монтаж | В контроллер |
