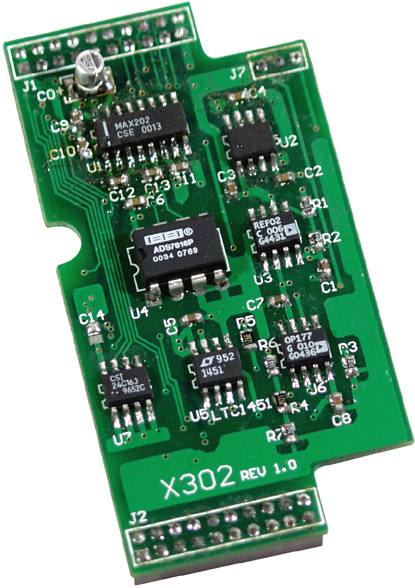

Плата расширения X302 от ICP DAS предназначена для интеграции с контроллерами серии I-7188XC, обеспечивая один канал аналогового входа (АЦП) и один канал аналогового выхода (ЦАП). Это решение оптимально для задач, требующих преобразования аналоговых сигналов в цифровую форму и обратно, таких как системы автоматизации, мониторинга и управления в промышленности.
Ключевые технические характеристики платы X302 включают:
- Аналоговый вход (АЦП):
- Количество каналов: 1
- Разрешение: 12 бит
- Диапазон входных сигналов: ±5 В
- Частота дискретизации: до 900 Гц
- Входное сопротивление: 50 кОм
- Защита от перенапряжения: ±5 В
- Аналоговый выход (ЦАП):
- Количество каналов: 1
- Разрешение: 12 бит
- Диапазон выходных сигналов: ±5 В
- Частота дискретизации: до 650 Гц
- Напряжение для выхода по току: 10 мА
- Общие характеристики:
- Рабочее напряжение: 5 В постоянного тока
- Габаритные размеры: 64 x 32 мм
- Рабочая температура: от -25 до +75 °C
- Температура хранения: от -40 до +80 °C
- Рабочая влажность: от 5% до 90% без образования конденсата
- Монтаж: в контроллер
Плата X302 идеально подходит для применения в системах автоматизации, где требуется преобразование аналоговых сигналов в цифровую форму и обратно. Она совместима с контроллерами I-7188XC и uPAC-7186, что расширяет возможности интеграции в различные системы управления и мониторинга. Благодаря компактным размерам и надежной защите от перенапряжений, X302 обеспечивает стабильную работу в промышленных условиях, где важны точность измерений и долговечность оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота выборки | 900 Гц |
| Габаритные размеры, мм | 64 x 32 |
| Частота дискретизации | 900 Гц макс. |
| Количество каналов ЦАП | 1 |
| Напряжение для выхода по току | 10 мА |
| Совместимость с контроллерами I-7188, uPAC-7186 | XC |
| Диапазон входных сигналов по напряжению | ±5 В |
| Количество каналов АЦП | 1 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Изоляция каналов | Нет |
| Входное сопротивление | 50 кОм |
| Защита от перенапряжения | ±5 В |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В |
| Разрешение ЦАП, бит | 12 |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +80 |
| Монтаж | В контроллер |
