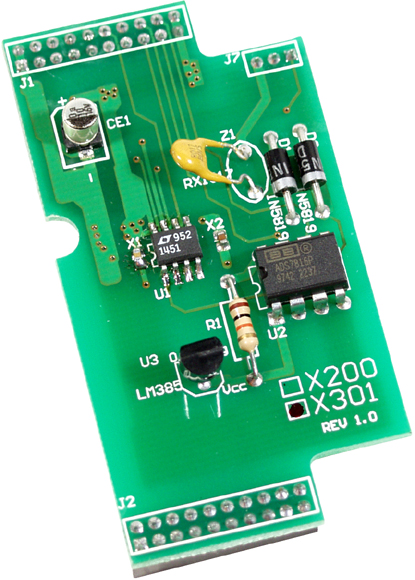

Плата расширения X301 от компании ICP DAS предназначена для интеграции с контроллерами серии I-7188XC и uPAC-7186XC, обеспечивая функциональность аналогового ввода и вывода в компактном исполнении. Это решение оптимально для приложений, требующих точного измерения и управления аналоговыми сигналами в промышленных системах автоматизации.
Ключевые технические особенности платы X301 включают:
- Аналоговый вход: один канал с разрешением 12 бит, диапазоном входного сигнала от 0 до 2,5 В и частотой выборки до 200 Гц.
- Аналоговый выход: один канал с разрешением 12 бит, диапазоном выходного сигнала от 0 до 4,095 В и максимальной частотой дискретизации 200 кГц.
- Габаритные размеры: 64 x 32 мм, что позволяет экономить пространство при монтаже.
- Рабочие условия: температура эксплуатации от -25 до +75 °C, влажность от 10% до 90% без конденсации, что обеспечивает надежную работу в различных промышленных средах.
- Питание: рабочее напряжение 5 В постоянного тока, что соответствует стандартам питания большинства промышленных контроллеров.
- Совместимость: поддержка контроллеров I-7188XC и uPAC-7186XC, обеспечивая легкую интеграцию в существующие системы.
Плата X301 находит применение в различных областях промышленной автоматизации, включая системы сбора данных, управление процессами, мониторинг и контроль технологических параметров. Ее компактные размеры и надежность делают ее идеальным выбором для интеграции в ограниченные пространства и требовательные условия эксплуатации.
Преимущества использования платы X301:
- Компактность: небольшие размеры облегчают монтаж в ограниченных пространствах.
- Надежность: широкий диапазон рабочих температур и влажности обеспечивает стабильную работу в различных условиях.
- Совместимость: поддержка контроллеров I-7188XC и uPAC-7186XC упрощает интеграцию в существующие системы.
- Высокая точность: 12-битное разрешение АЦП и ЦАП гарантирует точные измерения и управление сигналами.
При выборе платы X301 важно учитывать требования к входным и выходным сигналам, а также условия эксплуатации. Ее использование позволяет повысить эффективность и точность процессов автоматизации, обеспечивая надежную и стабильную работу системы в целом.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота выборки | 900 Гц |
| Габаритные размеры, мм | 64 x 32 |
| Частота дискретизации | 200 кГц макс. |
| Количество каналов ЦАП | 1 |
| Напряжение для выхода по току | 20 мА |
| Совместимость с контроллерами I-7188, uPAC-7186 | XC |
| Диапазон входных сигналов по напряжению | 0 ~ 2.5 В |
| Количество каналов АЦП | 1 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Изоляция каналов | Нет |
| Входное сопротивление | 1 кОм |
| Защита от перенапряжения | 30 В пост. |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | 0 ~ 4.095 В |
| Разрешение ЦАП, бит | 12 |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 10 ~ 90 |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Монтаж | В контроллер |
