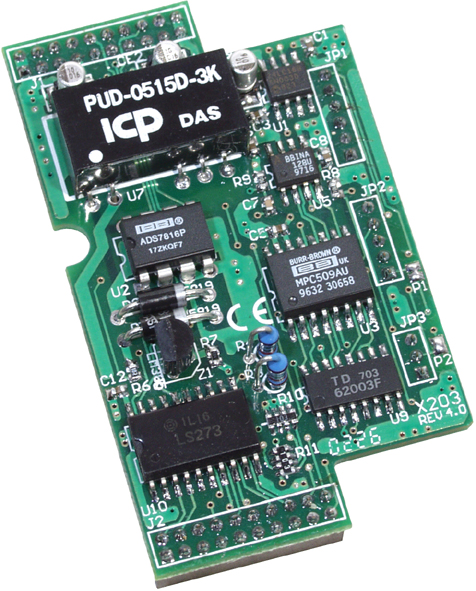

Плата расширения X203 от ICP DAS предназначена для интеграции с промышленными контроллерами серий I-7188XB, I-7188XG, I-7188EX, I-7188EG, а также uPAC-7186EX, uPAC-7186EG, uPAC-7186FD и uPAC-7186SM. Она обеспечивает дополнительные возможности ввода и вывода сигналов, расширяя функциональность базовых контроллеров.
Ключевые технические особенности платы X203 включают:
- Аналоговый ввод: два дифференциальных канала с разрешением 12 бит, поддерживающие диапазон входных сигналов по току от 0 до 20 мА и частоту дискретизации до 1800 Гц.
- Дискретный ввод: два канала с логическими уровнями 0 В (макс. 1 В) и 3,5–30 В, без изоляции.
- Дискретный вывод: шесть каналов с открытым коллектором, способных работать при напряжении до 30 В и токе до 100 мА на канал, без изоляции.
- Габаритные размеры: 64 мм в длину и 38 мм в ширину, что обеспечивает компактность при монтаже.
- Условия эксплуатации: рабочая температура от -25°C до +70°C, рабочая влажность от 5% до 90% без конденсации, что делает плату пригодной для использования в различных промышленных средах.
- Питание: постоянное напряжение 5 В, потребление мощности 0,7 Вт.
Плата X203 предназначена для применения в системах автоматизации, где требуется расширение возможностей ввода и вывода сигналов. Она может быть использована в различных отраслях промышленности, включая машиностроение, энергетический сектор и системы управления зданием, где необходимы точные измерения аналоговых сигналов и управление дискретными устройствами.
Преимущества платы X203 включают:
- Компактность: небольшие размеры позволяют интегрировать плату в ограниченные пространства.
- Широкий диапазон рабочих температур: обеспечивает надежную работу в различных климатических условиях.
- Совместимость: поддержка контроллеров серий I-7188XB, I-7188XG, I-7188EX, I-7188EG, uPAC-7186EX, uPAC-7186EG, uPAC-7186FD и uPAC-7186SM позволяет легко интегрировать плату в существующие системы.
При выборе платы X203 для расширения функциональности контроллеров необходимо учитывать требования к числу и типу каналов ввода/вывода, а также условия эксплуатации, чтобы обеспечить оптимальную интеграцию и надежную работу системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота выборки | 1800 Гц |
| Габаритные размеры, мм | 64 x 38 |
| Частота дискретизации | 1 кГц макс. |
| Количество каналов дискретного ввода | 2 |
| Тип каналов дискретного ввода | Sink |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | +3.5 ~ 30 В |
| Изоляция каналов | Нет |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 2 |
| Разрешение АЦП | 12 бит |
| Разрешение АЦП, бит | 12 |
| Входное сопротивление | 125 Ом |
| Диапазон входных сигналов по току | 0 ~ 20 мА |
| Количество каналов дискретного вывода | 6 |
| Ток нагрузки | 100 мА макс. |
| Тип каналов дискретного вывода | Открытый коллектор |
| Напряжение нагрузки | 30 В макс. |
| Тип устройства | Плата |
| Рабочее напряжение | 5 В пост. |
| Рабочая влажность, % | 5 ~ 90 |
| Рабочая температура, °C | -25 ~ +70 |
| Температура хранения, °C | -40 ~ +80 |
| Монтаж | В контроллер |
