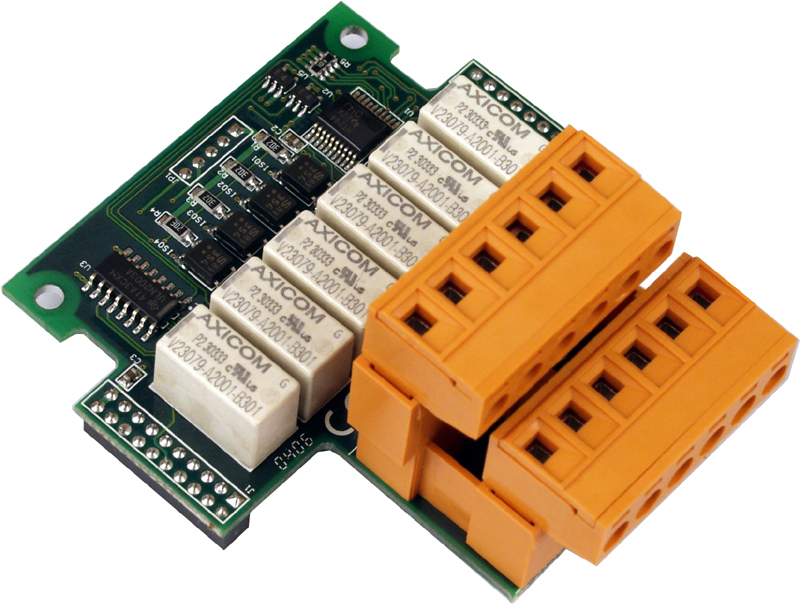

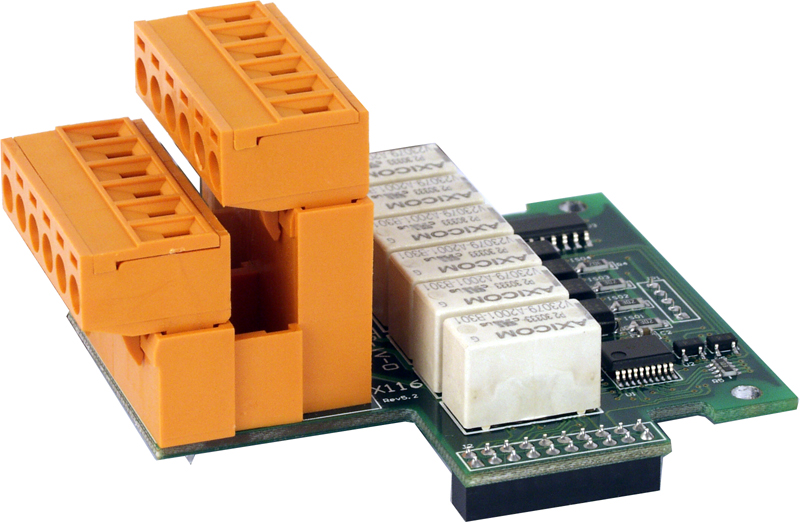

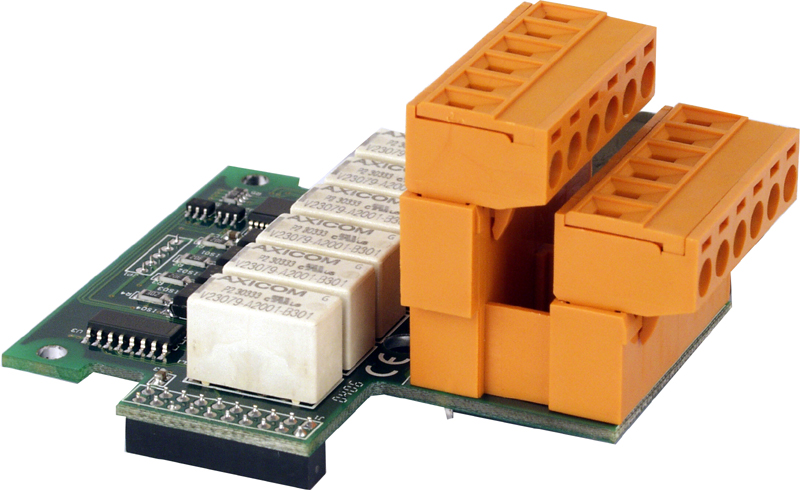

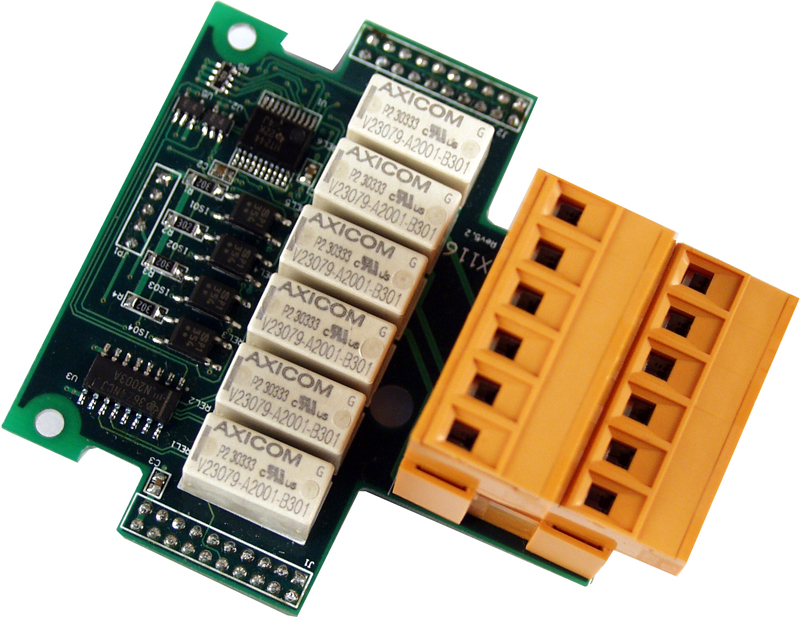

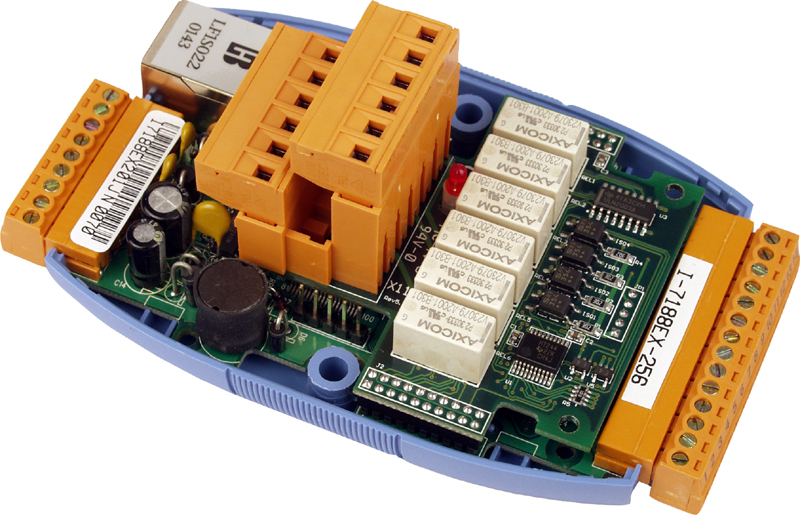

Плата расширения X116 от ICP DAS предназначена для интеграции с контроллерами серий I-7188EX, I-7188EG и uPAC-7186EG, обеспечивая дополнительные возможности ввода и вывода сигналов. Она оснащена 4 каналами дискретного ввода и 6 каналами релейного вывода, что расширяет функциональность базовых контроллеров и позволяет решать более сложные задачи автоматизации.
**Ключевые технические особенности:**
- Дискретный ввод: 4 канала с изоляцией, поддерживающие типы входов Sink (NPN) и Source (PNP). Напряжение логического уровня 0 не превышает 1 В, а логический уровень 1 варьируется от 5 до 24 В постоянного тока. Входное сопротивление составляет 3 кОм, что обеспечивает совместимость с различными датчиками и устройствами. Изоляция каналов достигается с помощью оптопар, обеспечивая защиту от помех и повышая надежность системы.
- Релейный вывод: 6 каналов с нормально разомкнутыми контактами (Form A), способных переключать нагрузки до 5 А при 250 В переменного тока или 220 В постоянного тока. Электрическая износостойкость реле составляет 5 миллионов циклов при 12 В и 10 мА, что гарантирует долгосрочную эксплуатацию. Время срабатывания и отпускания реле составляет 5 мс, обеспечивая быструю реакцию системы.
**Области применения и целевая аудитория:**
Плата X116 предназначена для использования в промышленных системах автоматизации, где требуется расширение возможностей ввода и вывода сигналов. Она идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и управления оборудованием, а также в решения для сбора данных и управления в реальном времени. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием автоматизированных систем на базе контроллеров ICP DAS.
**Преимущества и совместимость:**
- Совместимость: Плата X116 полностью совместима с контроллерами серий I-7188EX, I-7188EG и uPAC-7186EG, обеспечивая seamless интеграцию и расширение функциональности существующих систем.
- Надежность: Высокая износостойкость реле и изоляция входных каналов гарантируют долгосрочную и бесперебойную работу системы в условиях промышленного применения.
- Гибкость: Поддержка различных типов входов (Sink и Source) и широкий диапазон напряжений логических уровней делают плату X116 универсальным решением для разнообразных задач автоматизации.
Плата X116 от ICP DAS представляет собой надежное и эффективное решение для расширения возможностей контроллеров серии I-7188 и uPAC-7186, обеспечивая дополнительные каналы ввода и вывода для реализации сложных задач автоматизации в промышленной сфере.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Входные каналы | 4 |
| Количество каналов релейного вывода | 6 |
| Количество каналов дискретного ввода | 4 |
| Входное сопротивление | 3 кОм |
| Тип каналов дискретного ввода | Sink (NPN), Source (PNP) |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 5 ~ 24 В пост. |
| Изоляция каналов | Есть |
| Тип каналов релейного вывода | Form A (N.O.) |
| Электрическая износостойкость | 5000000 переключений при 12 В/10 мА; 1000000 - при 6 В перем./100 мА; 10000000 - при 30 В пост./2 А, 120 В перем./0.5А, 240 В перем./0.25 мА |
| Время включения/выключения реле | 5 мс |
| Рабочее напряжение | 250 В перем. или 220 В пост. |
| Нагрузочная способность реле | 5 А |
| Совместимость с контроллерами I-7188, uPAC-7186 | XB/XG/EX/EG uPAC-7186 |
| Тип устройства | Плата |
| Монтаж | В контроллер |
