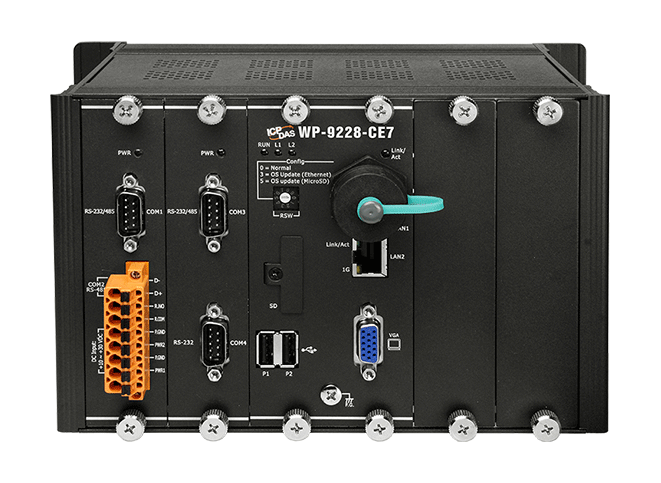

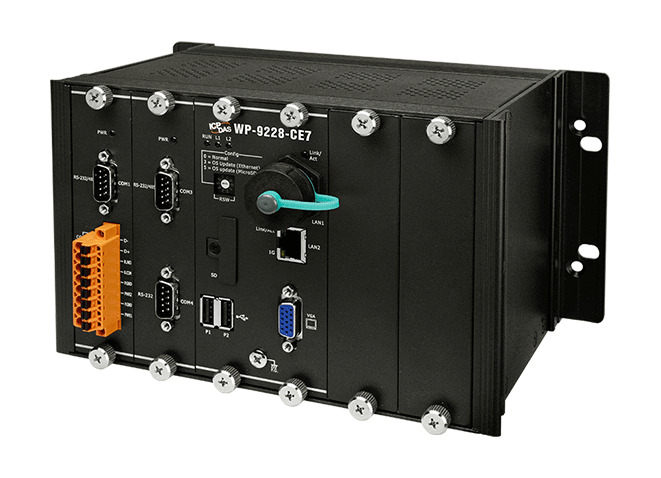

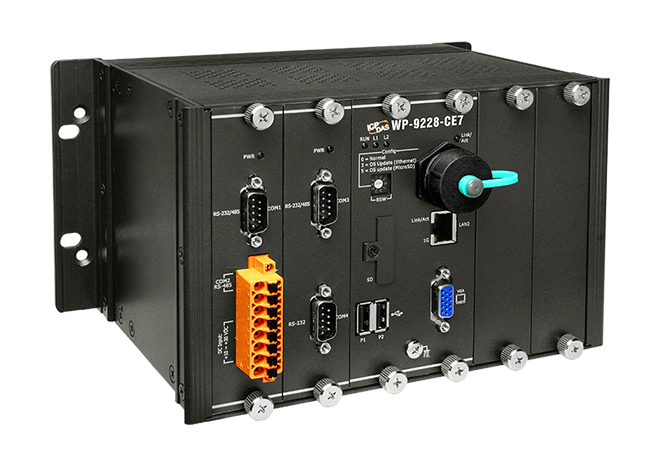

Контроллер WP-9228-CE7 CR от ICP DAS представляет собой промышленный программируемый автоматический контроллер (PAC), основанный на процессоре Cortex-A8 с тактовой частотой 1 ГГц. Устройство оснащено 512 МБ оперативной памяти DDR3, 256 МБ флеш-памяти и 128 МБ MRAM, что обеспечивает высокую производительность и надежность при выполнении сложных задач автоматизации.
Контроллер оснащен двумя портами Ethernet 10/100/1000 Base T(X) (RJ-45), двумя портами USB 2.0 и четырьмя последовательными портами: один RS-232, один RS-485 и два комбинированных порта RS-232/485. Изоляция последовательных линий достигает 3 кВ, что повышает устойчивость к электромагнитным помехам. Возможность подключения резервного источника питания через встроенное силовое реле (1 А при 24 В постоянного тока) обеспечивает дополнительную надежность системы.
Устройство поддерживает операционную систему Windows CE 7.0 и программное обеспечение Win-GRAF, соответствующее стандарту IEC 61131-3. Это позволяет использовать языки программирования FBD, SFC, LD, IL, FC и ST для разработки приложений. Максимальный размер кода составляет 2 МБ, а время сканирования — от 3 до 15 мс для обычных программ и от 15 до 50 мс для сложных программ. Также доступны SDK-библиотеки для Visual C++ и Visual Studio .NET 2008, что расширяет возможности интеграции и разработки.
Контроллер WP-9228-CE7 CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в качестве шлюза для сбора и передачи данных. Его возможности расширяются за счет двух слотов для установки высокопрофильных модулей расширения серии I-9K/I-97K, что позволяет адаптировать систему под специфические требования заказчика.
Среди преимуществ WP-9228-CE7 CR можно отметить:
- Высокая производительность: процессор Cortex-A8 с тактовой частотой 1 ГГц и 512 МБ оперативной памяти DDR3 обеспечивают быструю обработку данных.
- Гибкость подключения: наличие различных портов (Ethernet, USB, RS-232/485) позволяет интегрировать контроллер в разнообразные системы.
- Надежность: изоляция последовательных линий и возможность подключения резервного источника питания повышают устойчивость к внешним воздействиям.
- Расширяемость: два слота для модулей расширения серии I-9K/I-97K позволяют адаптировать систему под индивидуальные потребности.
- Совместимость: поддержка стандартов IEC 61131-3 и SDK для Visual C++ и Visual Studio .NET 2008 облегчает процесс разработки и интеграции.
Контроллер WP-9228-CE7 CR является надежным и гибким решением для задач промышленной автоматизации, обеспечивая высокую производительность, расширяемость и совместимость с различными системами и стандартами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 239 x 133 x 164 |
| Потребление тока | 10.8 Вт |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 2 |
| Количество USB-портов | 2 |
| Программные пакеты | FTP server, Web server (supports VB script, JAVA script), Embedded SQL server |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настольный/настенный |
| Возможность подключения резервного источника электропитания | Есть, встроенное силовое реле (1 А @ 24 В пост.) для сигнализации |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 2 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) |
| Изоляция последовательной линии | 3 кВ |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-485: Data+, Data- |
| Стандарт USB | USB 2.0 |
| Уникальный аппаратный номер (64 бит) | Есть |
| Flash-память | 256 Мб |
| Память EEPROM | 16 Кб |
| Объем карты памяти | до 32 Гб |
| Процессор | Cortex-A8, 1 ГГц |
| SDRAM | 512 Мб DDR3 |
| Модули расширения | 2 слота (только для высокопрофильных модулей серии I-9K/I-97K) |
| SDK | Dll for VC, Dll for Visual Studio.Net 2008 |
| Интерфейсы | VGA |
| Максимальное разрешение | 1024 x 768 |
| Серия устройства | WP-9000 |
| Количество слотов для установки модулей расширения | 2 |
| Тип устройства | Контроллер |
| Стандарт | МЭК 61131-3 |
| Максимальный размер кода | 2 Мб |
| Время сканирования | 3 ~ 15 мс для обычных программ; 15 ~ 50 мс для сложных программ |
| Среда программирования | Win-GRAF |
| Языки | LD ST FBD SFC IL FC |
| Напряжение изоляции, В | 1000 |
