Артикул:
WISE-7560M
Характеристики
Полное наименование:
—

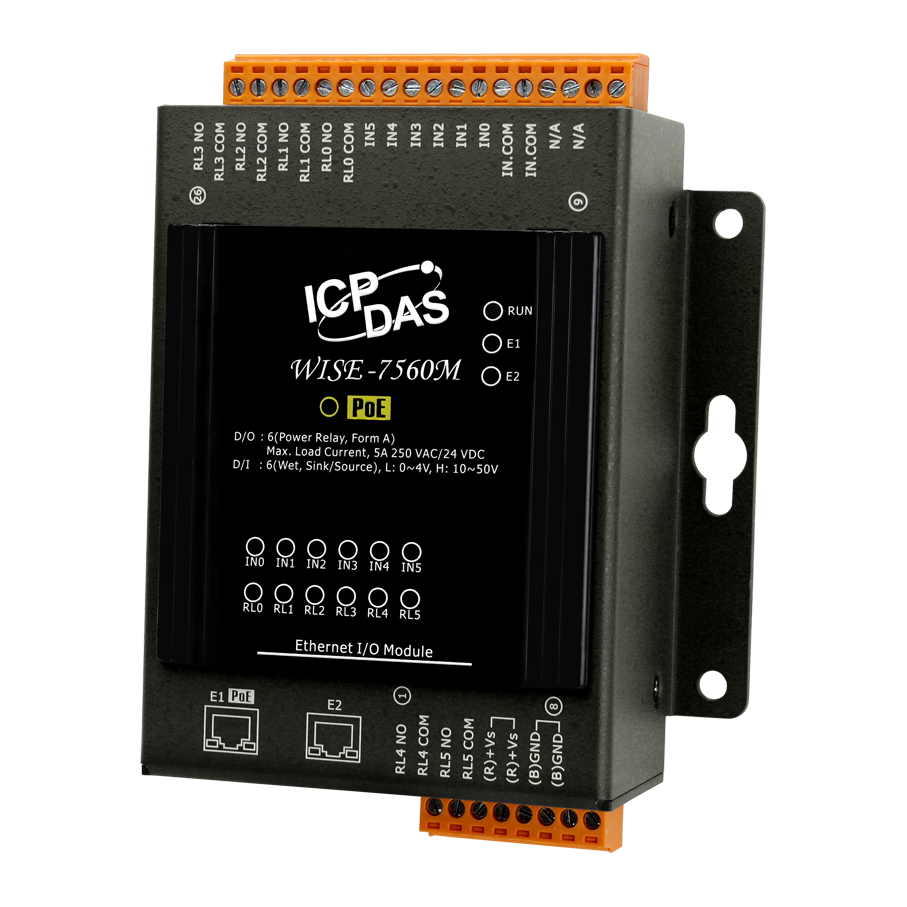

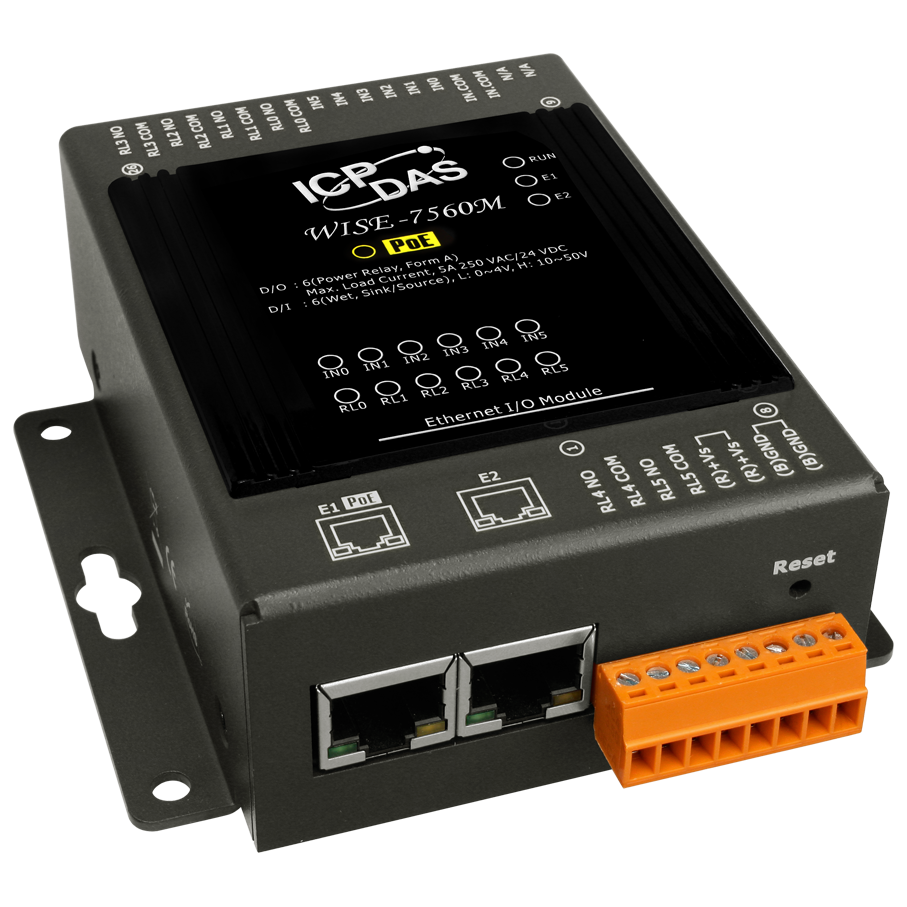

Модуль WISE-7560M WISE I/O Module 6-channels Relay, 6-channels DI and 2-port Ethernet Switch
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль WISE-7560M от ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое шестью каналами релейного вывода, шестью каналами дискретного ввода и встроенным двухпортовым Ethernet-коммутатором. Это решение предназначено для эффективного мониторинга и управления промышленными процессами в реальном времени.
**Ключевые технические особенности:**
- Ввод/вывод: 6 каналов дискретного ввода с поддержкой влажных контактов (Sink, Source) и 6 каналов релейного вывода с нормально разомкнутыми контактами, обеспечивающими коммутацию до 5 А при 250 В AC и 5 А при 28 В DC.
- Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) (разъём RJ45) с возможностью последовательного соединения (daisy-chain) для упрощения прокладки кабелей и снижения стоимости оборудования.
- Питание: поддержка технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, позволяющая получать питание через Ethernet-кабель, что упрощает установку и снижает количество проводов.
- Защита: оптическая изоляция ввода/вывода на уровне 2500 В постоянного тока и защита от перенапряжений до 70 В для входных каналов, обеспечивая надёжную работу в промышленных условиях.
- Условия эксплуатации: рабочая температура от -25 до +75°C, что позволяет использовать модуль в различных климатических зонах.
**Области применения и целевая аудитория:**
Модуль WISE-7560M идеально подходит для интеграции в системы автоматизации зданий, управления оборудованием, мониторинга состояния устройств и реализации удалённого контроля. Он предназначен для инженеров, системных интеграторов и специалистов по автоматизации, которым требуется надёжное и гибкое решение для сбора и управления данными в реальном времени.
**Преимущества и совместимость:**
- Интуитивный веб-интерфейс: возможность настройки и управления устройством через браузер без необходимости установки дополнительного программного обеспечения.
- Гибкость логики управления: поддержка правил IF-THEN-ELSE, таймеров и расписаний для реализации сложных сценариев автоматизации.
- Протоколы связи: поддержка Modbus TCP для интеграции с SCADA-системами и MQTT для взаимодействия с IoT-решениями, обеспечивая широкую совместимость с различными платформами.
- Надёжность: защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и от быстрых переходных процессов (EFT) до ±2 кВ для линии питания, что повышает устойчивость устройства к внешним помехам.
Модуль WISE-7560M от ICP DAS предлагает надёжное и гибкое решение для мониторинга и управления промышленными процессами, обеспечивая высокую степень интеграции и совместимости с современными системами автоматизации и IoT.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 97 x 42 |
| Количество каналов релейного вывода | 6 |
| Потребление тока | 3.8 Вт |
| Напряжение лог. 0 | +4 В пост.макс. |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | 70 В |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 6 |
| Монтаж | Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Расписание | Старт, Стоп В пределах, Вне пределов Установка регуляных заданий |
| Таймер | Старт, Reset Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль удаленного ввода/вывода |
| Время переключения реле | 10 мс |
| Тип каналов релейного вывода | Сигнальное реле (Form A) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 24 В пост. |
| Время восстановления | 5 мс |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
