Артикул:
WISE-7555M
Характеристики
Полное наименование:
—

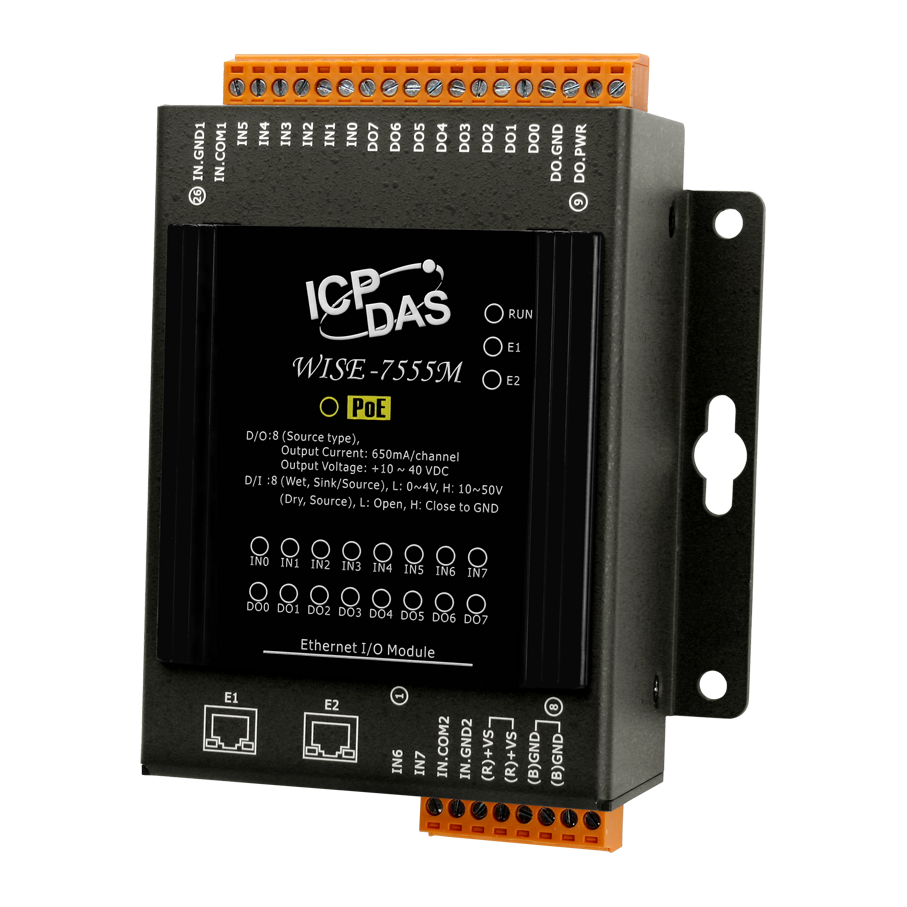

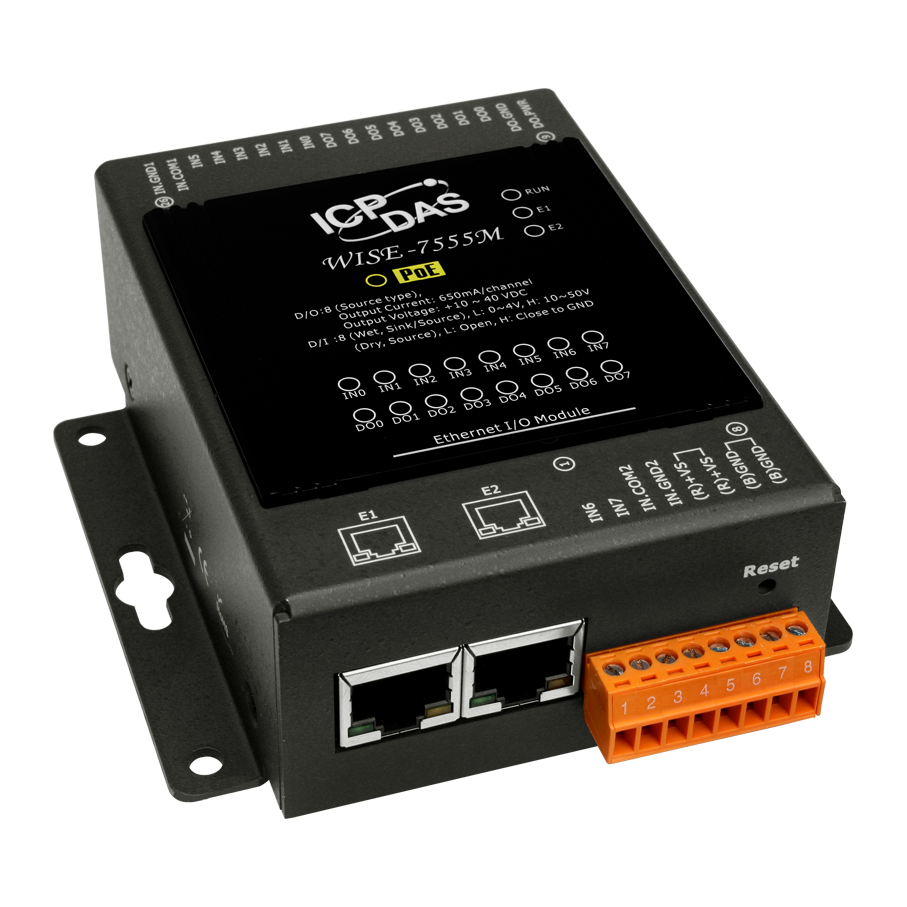

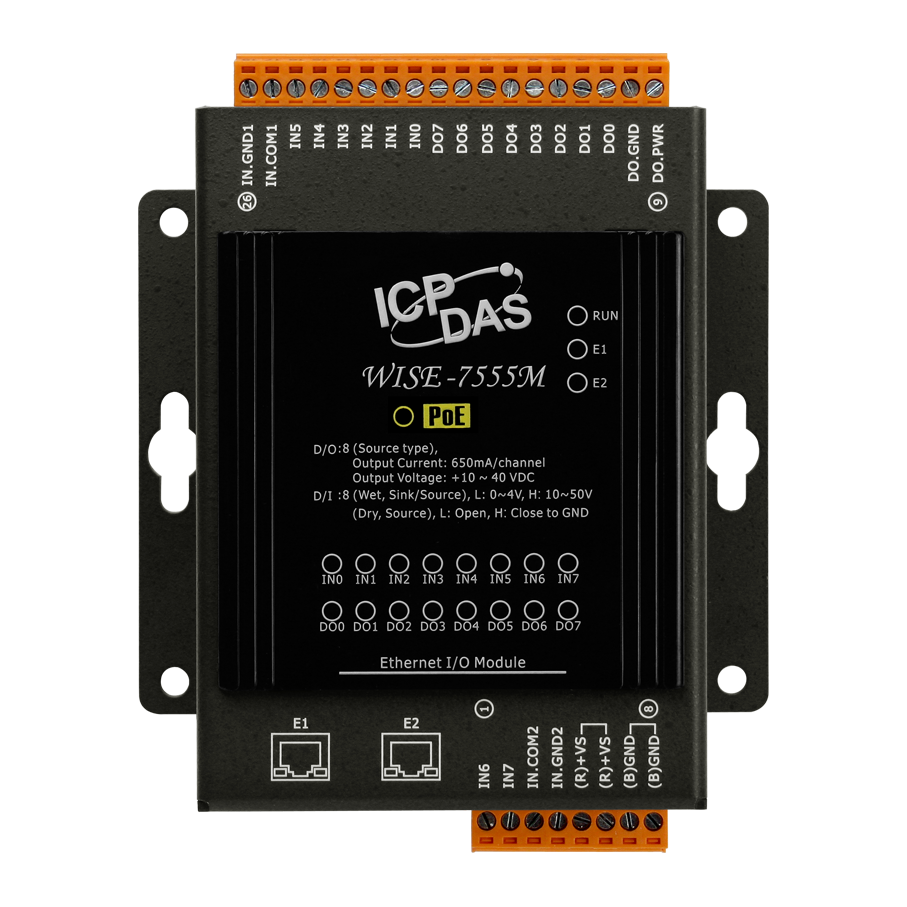

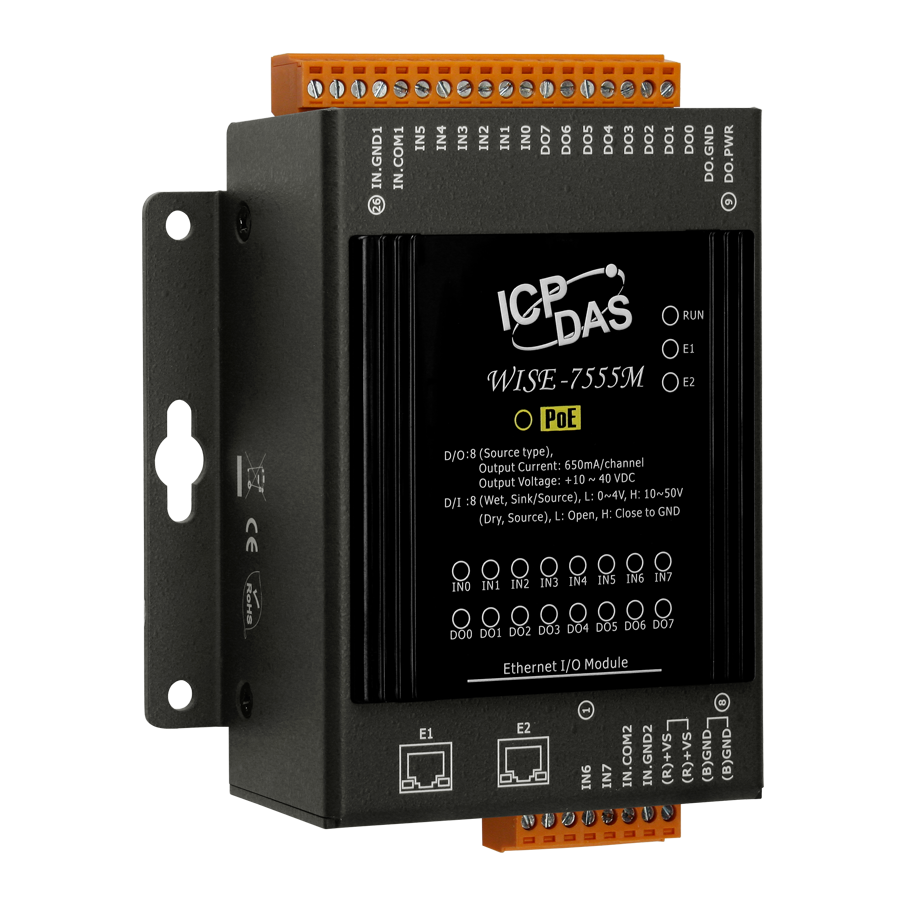

Модуль WISE-7555M WISE I/O Module with 8-channels DI, 8-channels DO and 2-port Ethernet Switch
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль WISE-7555M от компании ICP DAS представляет собой интеллектуальный модуль ввода-вывода, оснащенный 8 каналами дискретного ввода (DI), 8 каналами дискретного вывода (DO) и встроенным двухпортовым Ethernet-коммутатором. Это решение предназначено для эффективного мониторинга и управления промышленными процессами в реальном времени.
Ключевые технические особенности WISE-7555M включают:
- Интерфейсы и протоколы: поддержка Ethernet 10/100 Base T(X) с двумя портами RJ45, протоколы Modbus TCP и MQTT для интеграции с SCADA-системами и IoT-решениями.
- Питание: возможность питания через PoE (Power over Ethernet) согласно стандарту IEEE 802.3af, что упрощает установку и снижает потребность в дополнительных источниках питания.
- Логика управления: встроенный движок IF-THEN-ELSE для реализации логических правил без необходимости программирования, а также поддержка таймеров и расписаний для автоматизации процессов.
- Защита: изоляция входов/выходов на уровне 2500 В постоянного тока, защита от короткого замыкания и перенапряжения, соответствие стандартам IEC 61000-4-2 и IEC 61000-4-4 для защиты от электростатических разрядов и импульсных помех.
- Монтаж: компактные габариты (120 x 97 x 42 мм) и возможность настольного или настенного монтажа, что обеспечивает гибкость в установке устройства в различных промышленных средах.
Области применения WISE-7555M включают:
- Автоматизация зданий: мониторинг и управление системами освещения, отопления, вентиляции и кондиционирования воздуха.
- Промышленный контроль: интеграция с SCADA-системами для управления производственными линиями, сбором данных с датчиков и исполнительных механизмов.
- Интернет вещей (IoT): использование в IoT-решениях для сбора и передачи данных с различных устройств и датчиков.
Преимущества WISE-7555M:
- Гибкость установки: возможность питания через PoE и двухпортовый Ethernet-коммутатор для упрощения проводки и снижения затрат на оборудование.
- Простота настройки: интуитивно понятный веб-интерфейс для конфигурации логики управления и мониторинга состояния устройства без необходимости программирования.
- Надежность: высокая степень защиты от внешних воздействий и помех, что обеспечивает стабильную работу в сложных промышленных условиях.
WISE-7555M является эффективным решением для интеграции в системы автоматизации и мониторинга, обеспечивая надежную и гибкую платформу для управления промышленными процессами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 97 x 42 |
| Потребление тока | 3.7 Вт |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Монтаж | Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Тип интерфейса | PoE |
| Протоколы Ethernet | Modbus TCP MQTT |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Количество каналов дискретного вывода | 8 |
| Защита от короткого замыкания | Есть |
| Защита от перенапряжения | 47 В пост. |
| Максимальная нагрузка на канал | 650 мА |
| Тип каналов дискретного вывода | Source Тип 'открытый коллектор', изолированный |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Расписание | Старт, Стоп В пределах, Вне пределов Установка регуляных заданий |
| Таймер | Старт, Reset Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль удаленного ввода/вывода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
