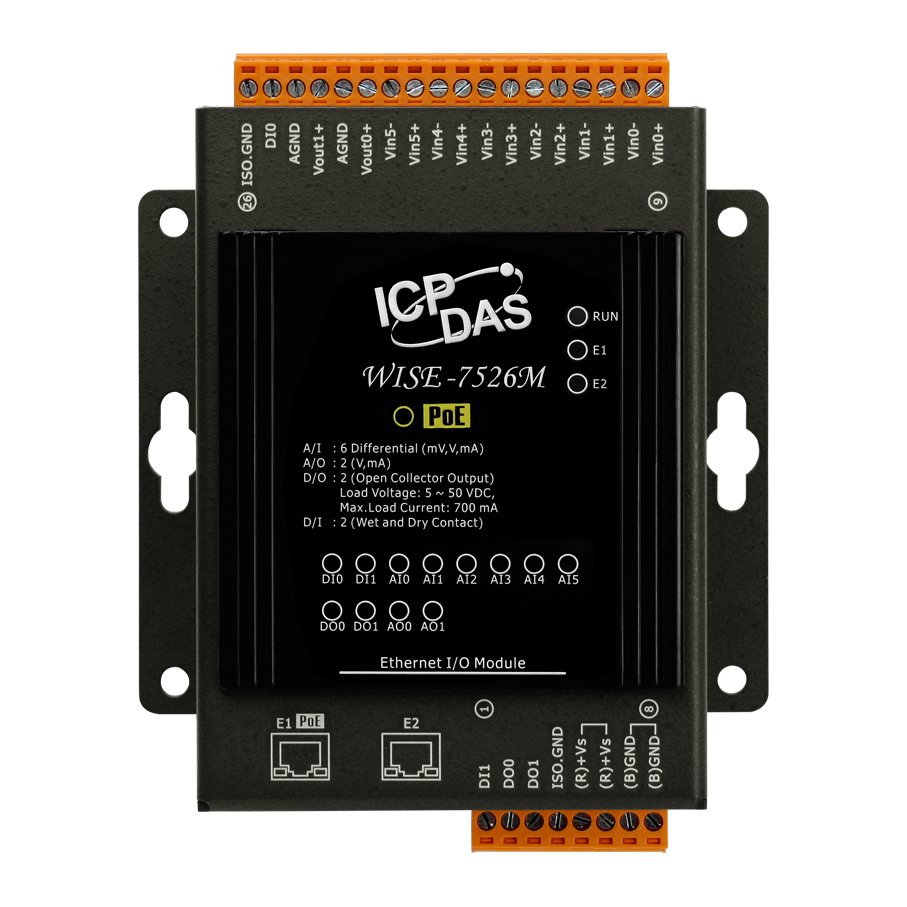

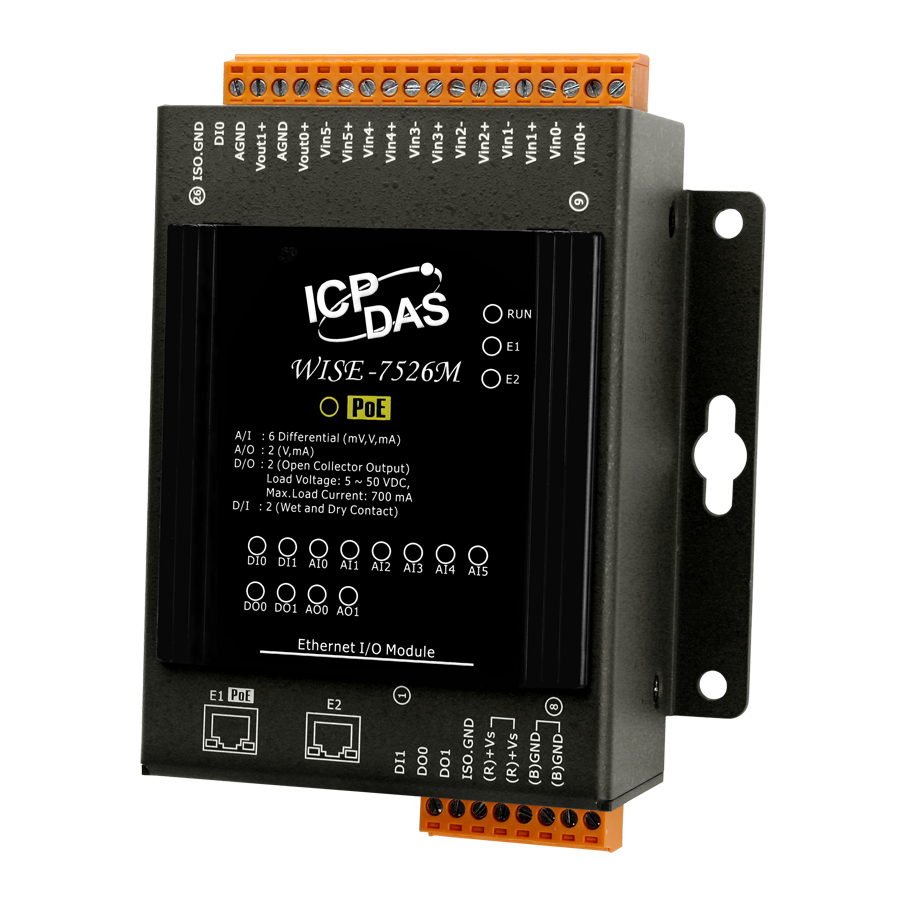

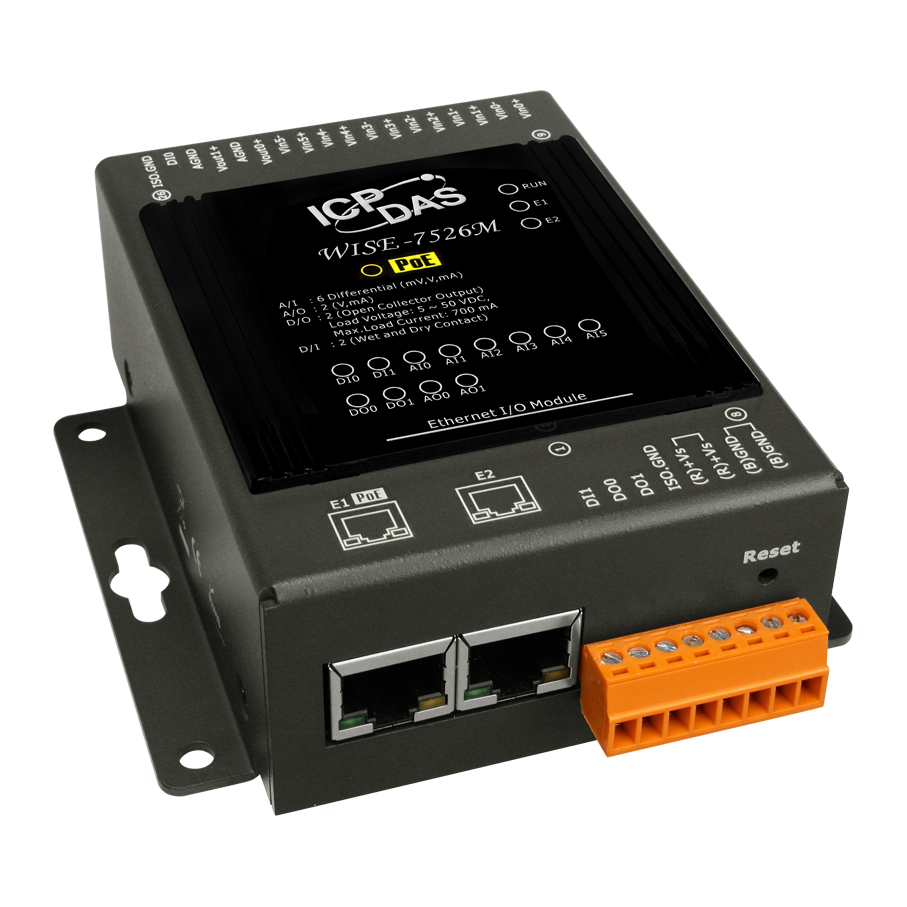

Модуль WISE-7526M WISE I/O Module with 6-channels AI, 2-channels AO, 2-channels DI, 2-channels DO an

Модуль WISE-7526M от компании ICP DAS представляет собой интеллектуальное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, что обеспечивает гибкость при подключении различных типов датчиков и исполнительных механизмов.

Ключевыми техническими особенностями WISE-7526M являются:

• Интерфейсы связи: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор для организации топологии "цепочка" (Daisy-Chain). Поддержка протоколов Modbus TCP и MQTT обеспечивает совместимость с различными SCADA-системами и IoT-решениями.
• Питание: поддержка технологии Power over Ethernet (PoE) по стандарту IEEE 802.3af, что упрощает установку и снижает количество проводов. Также возможна подача питания через терминальные клеммы с диапазоном напряжений от 12 до 48 В постоянного тока.
• Аналоговые входы: 6 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц. Поддерживаются различные диапазоны входных сигналов по напряжению (±1 В, ±5 В, ±10 В, ±500 мВ) и по току (0–20 мА, 4–20 мА, ±20 мА), что позволяет подключать широкий спектр датчиков.
• Аналоговые выходы: 2 канала с разрешением 12 бит, поддерживающие выходные сигналы по напряжению (0–5 В, 0–10 В, ±5 В, ±10 В) и по току (0–20 мА, 4–20 мА), обеспечивая точное управление исполнительными механизмами.
• Дискретные входы: 2 канала с возможностью работы как с сухим, так и с влажным контактом. Напряжение логического 0 для сухого контакта — открытый, для влажного контакта — до +1 В постоянного тока; напряжение логического 1 для сухого контакта — замкнут на GND, для влажного контакта — от +3,5 до +30 В постоянного тока.
• Дискретные выходы: 2 канала с открытым коллектором, поддерживающие выходное напряжение от 5 до 50 В постоянного тока и максимальный выходной ток до 700 мА, что позволяет управлять различными исполнительными устройствами.
• Защита: изоляция ввода/вывода 2500 В постоянного тока, защита от перенапряжения до 30 В постоянного тока для дискретных входов и до 60 В постоянного тока для дискретных выходов, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) ±2 кВ для линии питания, что обеспечивает надёжную работу в промышленных условиях.
• Монтаж: возможность настольного и настенного монтажа, что упрощает интеграцию в различные производственные и автоматизационные системы.

Модуль WISE-7526M предназначен для использования в различных областях промышленности, включая системы автоматизации зданий, мониторинг и управление технологическими процессами, а также в IoT-решениях. Его возможности по интеграции с SCADA-системами через Modbus TCP и с IoT-платформами через MQTT делают его универсальным решением для задач сбора и обработки данных в реальном времени.

Преимущества WISE-7526M включают:

• Гибкость подключения: поддержка различных типов входных и выходных сигналов позволяет интегрировать модуль в разнообразные системы автоматизации.
• Упрощение монтажа: возможность питания по PoE и компактные размеры (120 x 97 x 42 мм) облегчают установку и размещение устройства в ограниченных пространствах.
• Надёжность: защита от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает стабильную работу в сложных промышленных условиях.
• Интуитивное управление: возможность настройки логики управления через веб-интерфейс без необходимости программирования упрощает процесс конфигурации и эксплуатации.

Совместимость с другими устройствами и системами достигается благодаря поддержке стандартных промышленных протоколов Modbus TCP и MQTT, что обеспечивает лёгкую интеграцию в существующие инфраструктуры и расширение функциональности системы автоматизации.
