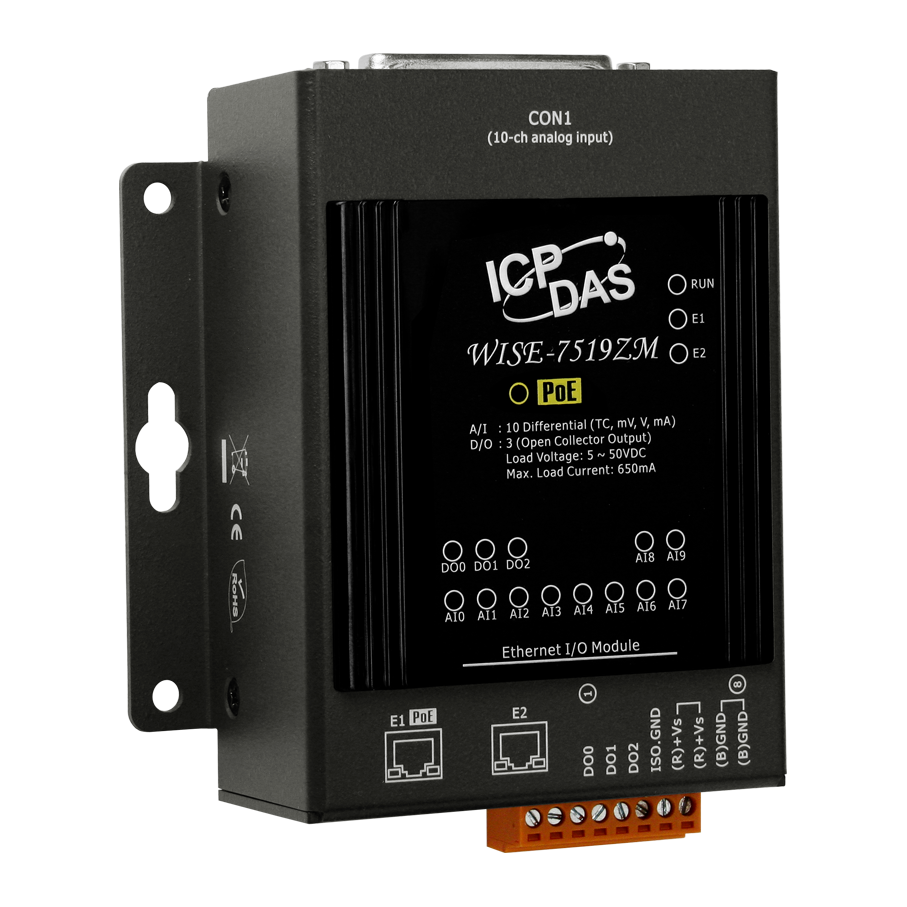

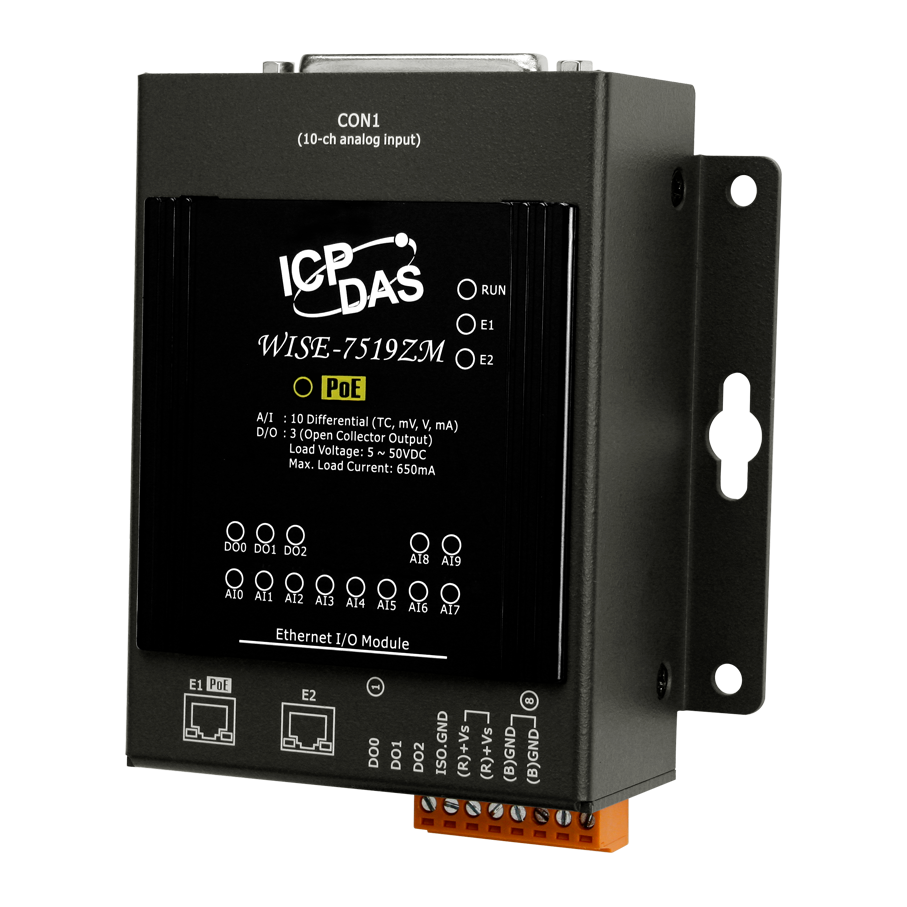

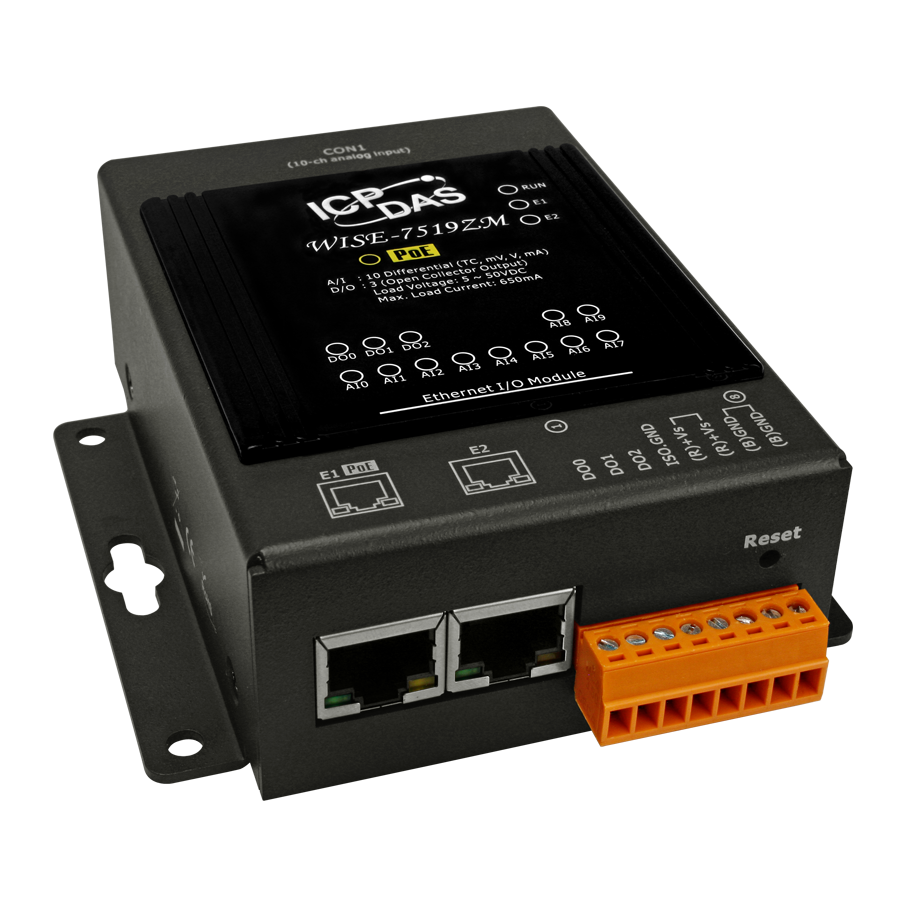

Модуль WISE-7519ZM/S2 WISE I/O Module with 10-channels universal AI, 3-channels DO and 2-port Ethern

Модуль WISE-7519ZM/S2 от ICP DAS представляет собой высококачественное устройство удаленного ввода-вывода, предназначенное для интеграции в промышленные системы автоматизации. Он оснащен 10 дифференциальными каналами универсального аналогового ввода, 3 каналами дискретного вывода и встроенным 2-портовым Ethernet-коммутатором, что обеспечивает гибкость и расширяемость при проектировании распределенных систем.

Ключевые технические особенности модуля включают:

• Аналоговый ввод: 10 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц. Поддерживаются различные диапазоны входных сигналов по напряжению (±1 В, ±10 В, ±100 мВ, ±15 мВ, ±150 мВ, ±2,5 В, ±5 В, ±50 мВ, ±500 мВ) и току (0–20 мА, ±20 мА, 4–20 мА). Также предусмотрена поддержка термопар типов J, K, T, E, R, S, B, N, C, L, M и LDIN43710. Точность АЦП составляет ±0,1% от полного диапазона, а входное сопротивление превышает 300 кОм.
• Дискретный вывод: 3 канала с типом "открытый коллектор" (Sink), изолированные, с максимальной нагрузкой на канал 650 мА и защитой от перегрузки до 1,4 А. Напряжение нагрузки составляет +5 ~ +50 В постоянного тока, с защитой от перенапряжения до 60 В постоянного тока.
• Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) (разъем RJ45) с встроенным коммутатором, поддерживающие питание по PoE (IEEE 802.3af, Class1), что упрощает установку и снижает потребность в дополнительных источниках питания.
• Защита: Модуль оснащен защитой от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защитой от быстрых переходных процессов (EFT) до ±2 кВ для линии питания, что обеспечивает надежную работу в промышленных условиях.
• Условия эксплуатации: Рабочая температура модуля составляет от -25°C до +75°C, что позволяет использовать его в различных климатических зонах. Также предусмотрена защита от неверной полярности и возможность монтажа как настольного, так и настенного.

Области применения модуля WISE-7519ZM/S2 включают:

• Системы мониторинга и управления: Сбор и обработка данных с различных датчиков в реальном времени для контроля технологических процессов.
• Автоматизация зданий: Управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), освещением и другими инженерными системами.
• Энергетический мониторинг: Измерение и анализ потребления энергии для оптимизации расходов и повышения энергоэффективности.
• Сельское хозяйство: Контроль параметров окружающей среды, таких как температура и влажность, для автоматизации процессов в теплицах и фермерских хозяйствах.

Преимущества модуля WISE-7519ZM/S2 включают:

• Гибкость подключения: Возможность подключения различных типов датчиков и исполнительных механизмов благодаря широкому диапазону поддерживаемых сигналов.
• Простота установки: Поддержка PoE позволяет снизить количество проводов и упростить процесс монтажа.
• Надежность: Высокий уровень защиты от внешних воздействий и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
• Интеграция: Встроенный Ethernet-коммутатор и поддержка промышленных протоколов, таких как Modbus TCP, позволяют легко интегрировать модуль в существующие системы автоматизации.

Модуль WISE-7519ZM/S2 от ICP DAS является надежным и универсальным решением для задач удаленного ввода-вывода в промышленных приложениях, обеспечивая высокую точность измерений, гибкость подключения и простоту интеграции в различные системы автоматизации.
