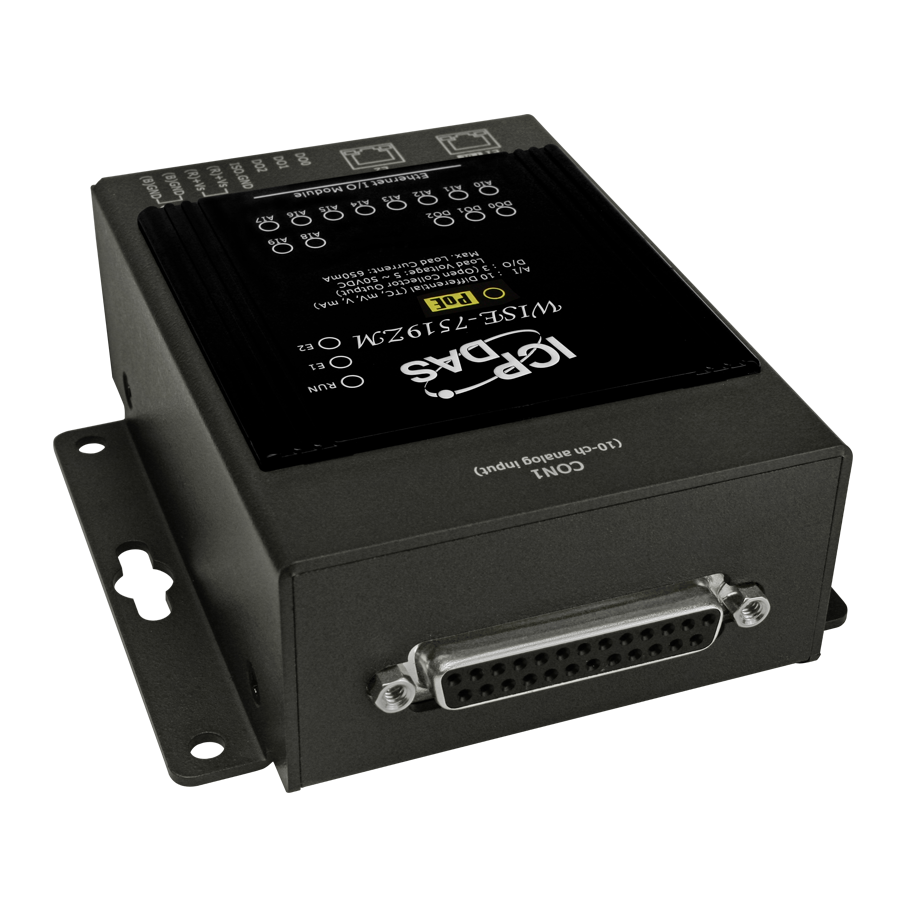

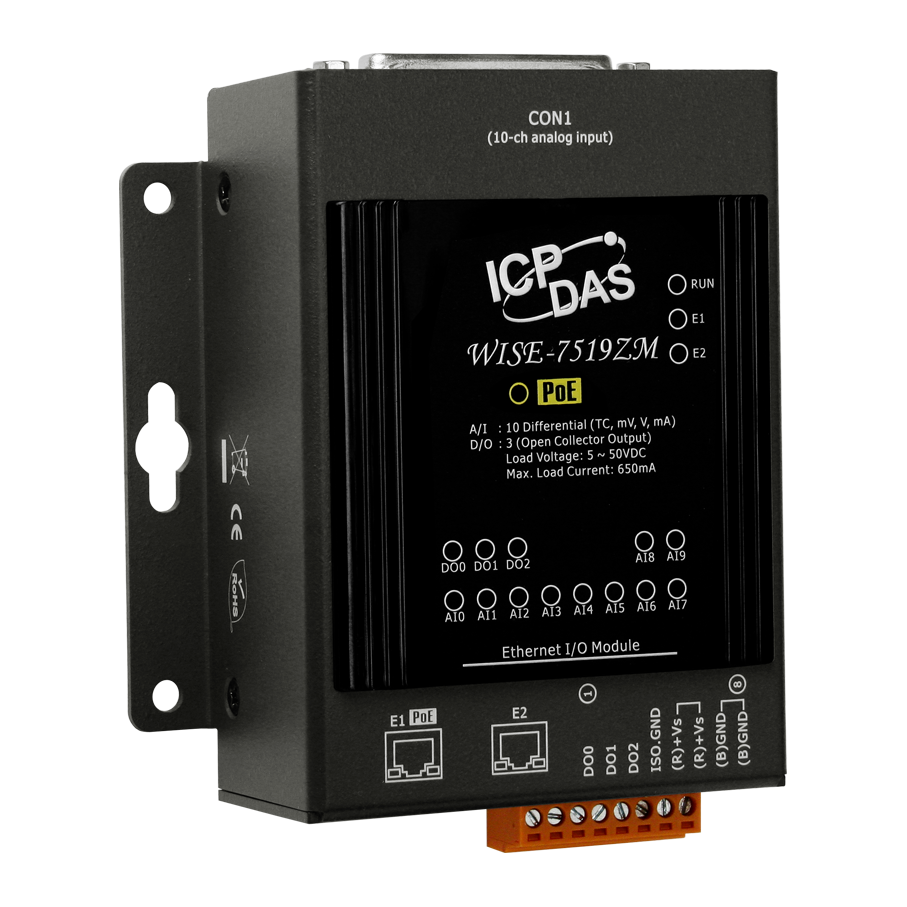

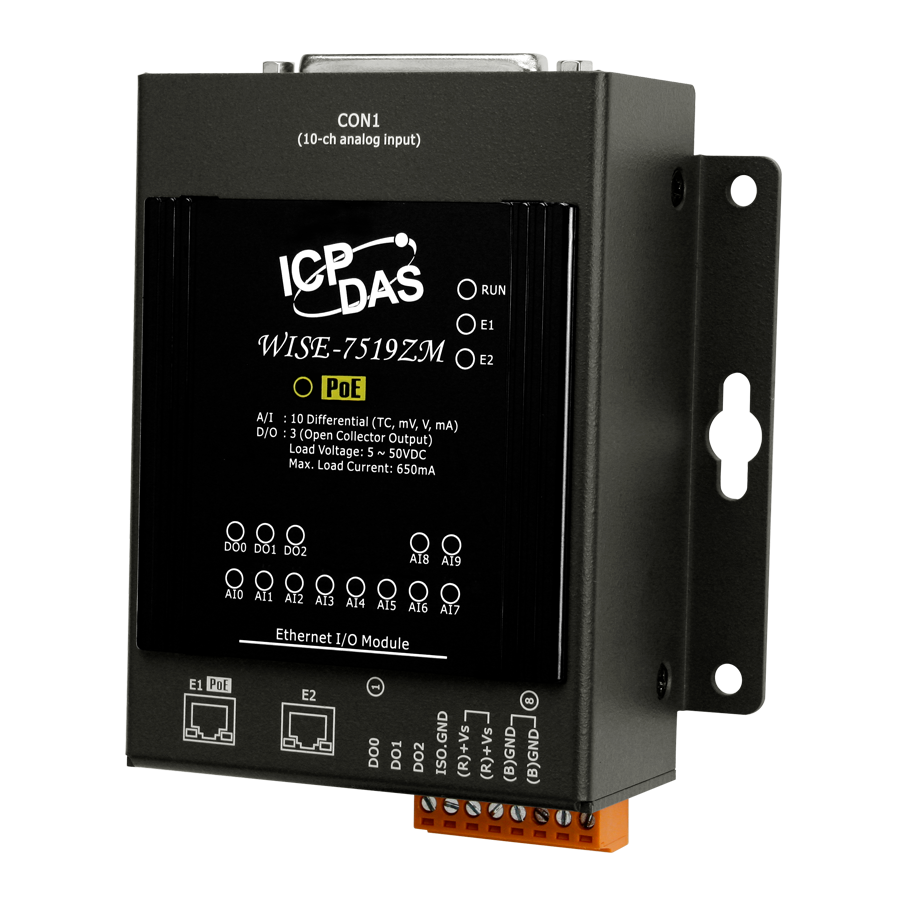

Модуль WISE-7519ZM/S WISE I/O Module with 10-channels universal AI, 3-channels DO and 2-port Etherne

Артикул: WISE-7519ZM/S
Характеристики
Полное наименование:
—
Модуль WISE-7519ZM/S WISE I/O Module with 10-channels universal AI, 3-channels DO and 2-port Ethernet Switch with DB-1820
Срок гарантии
—
12 мес.
283 381 тенге/шт
Варианты цен
283 381 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль WISE-7519ZM/S от компании ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое 10 каналами универсального аналогового ввода, 3 каналами дискретного вывода и встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для применения в промышленных системах автоматизации, требующих надёжного сбора и обработки данных с различных датчиков и исполнительных механизмов.

Ключевые технические особенности модуля WISE-7519ZM/S включают:

  • Аналоговый ввод: 10 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц, поддерживающих широкий диапазон входных сигналов по напряжению (от ±50 мВ до ±10 В) и току (0–20 мА, ±20 мА, 4–20 мА). Это обеспечивает высокую точность измерений и гибкость при подключении различных датчиков.
  • Дискретный вывод: 3 канала с открытым коллектором, способные управлять нагрузками до 650 мА при выходном напряжении от 5 до 50 В постоянного тока. Каждый канал защищён от короткого замыкания и перенапряжения до 60 В, что повышает надёжность эксплуатации.
  • Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие питание по технологии IEEE 802.3af PoE. Это упрощает установку и снижает потребность в дополнительных источниках питания.
  • Интеллектуальные функции: Возможность реализации логики IF-THEN-ELSE без необходимости программирования, а также поддержка протоколов Modbus TCP и MQTT для интеграции с SCADA-системами и IoT-решениями.
  • Защита и надёжность: Изоляция входов/выходов 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и от быстрых переходных процессов (EFT) до ±2 кВ для линии питания, что соответствует стандартам IEC 61000-4-2 и IEC 61000-4-4.

Модуль WISE-7519ZM/S предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления технологическими процессами, сбор данных с датчиков температуры, давления, уровня и других параметров, а также управление исполнительными механизмами. Его возможности по интеграции с SCADA-системами и IoT-решениями делают его универсальным инструментом для построения современных автоматизированных систем.

Преимущества использования модуля WISE-7519ZM/S включают:

  • Гибкость подключения: Поддержка различных типов входных сигналов и возможность подключения широкого спектра датчиков и исполнительных устройств.
  • Простота установки: Питание по технологии PoE и встроенный коммутатор Ethernet упрощают монтаж и снижение затрат на инфраструктуру.
  • Надёжность: Высокий уровень защиты от внешних воздействий и перегрузок обеспечивает стабильную работу в сложных промышленных условиях.
  • Интеллектуальные функции: Возможность реализации логики управления без программирования ускоряет разработку и внедрение автоматизированных решений.

Модуль WISE-7519ZM/S является надёжным и эффективным решением для интеграции в промышленные системы автоматизации, обеспечивая высокую точность измерений, гибкость подключения и простоту эксплуатации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 114 x 97 x 38
Температурный дрейф нуля ±0.5 мкВ/°C
Температурный дрейф шкалы ±25 ppm/°C
Потребление тока 3.6 Вт
Монтаж Настольный/настенный
Изоляция ввода/вывода 2500 В пост.
Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Тип интерфейса PoE
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4) ±2 кВ для линии питания
Протокол Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA
Обнаружение обрыва кабеля Есть
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Постоянный вывод температуры Есть
Подавление синфазных помех (Номинальный режим) 100 дБ
Подавление синфазных помех (Общий режим) 86 дБ
Входное сопротивление >300 кОм
Разрешение АЦП 16 бит
Диапазон входных сигналов по напряжению ±50 мВ
±150 мВ
±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±500 мВ
±1 В
Количество каналов АЦП 10
Точность АЦП ±0.1% от полного диапазона
Диапазон входных сигналов по току 0 ~ 20 мА
±20 мА
4 ~ 20 мА
Напряжение нагрузки +5 ~ +50 В пост.
Количество каналов дискретного вывода 3
Защита от перегрузки 1.4 A
Защита от короткого замыкания Есть
Защита от перенапряжения 60 В пост.
Максимальная нагрузка на канал 650 мА
Тип каналов дискретного вывода Тип 'открытый коллектор', изолированный
Peer-to-Peer DO(On/Off), AO, IR
DI, AI, DI счетчик, DO счетчик, IR
Скрипты Выполнить
Задание групп действий THEN/ELSE
Внутренний регистр Поменять значение
=, <, >, >=, <=
Расписание Старт, Стоп
В пределах, Вне пределов
Установка регуляных заданий
Таймер Старт, Reset
Таймаут, Не Таймаут
Дискретный вывод (счетчик) Reset
=, >, <, >=, <=, Изменить
CGI-команды Отправить
Канал дискретного вывода ON, OFF, Pulse
Email Отправить
Канал аналогового ввода =, <, >, >=, <=
Правило конфигурации web-сайта Конфигурирование логики WISE через web-интерфейс
Удаленные модули Peer-to-Peer Установка параметров соединения
Таймеры Задержка / Отсчет
Логические правила IF-THEN-ELSE 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
Внутренние регистры Хранение временных переменных и обмен данными по Modbus/TCP
Тип устройства Модуль удаленного ввода/вывода
Питание через терминальную клемму Есть, 12 ~ 48 В пост.тока
Питание по PoE Есть, IEEE 802.3af, Class1
Защита от неверной полярности Есть
Рабочее напряжение 12 ~ 48 В пост. или 48 В пост. по PoE
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +80
