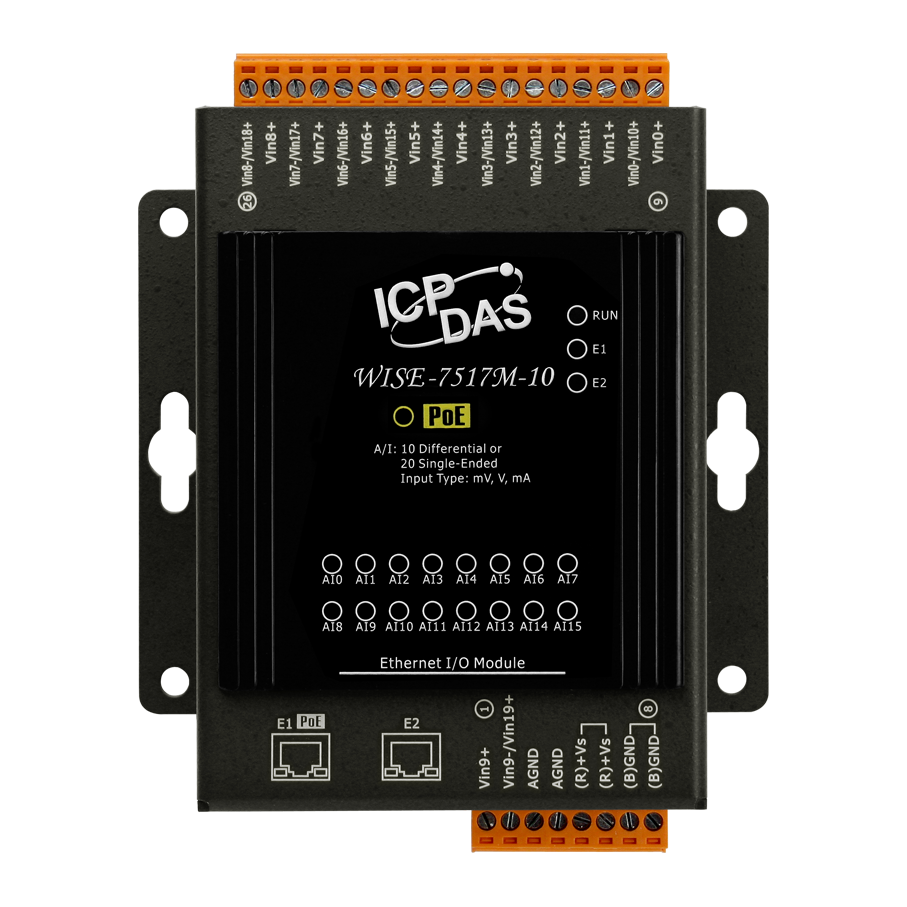

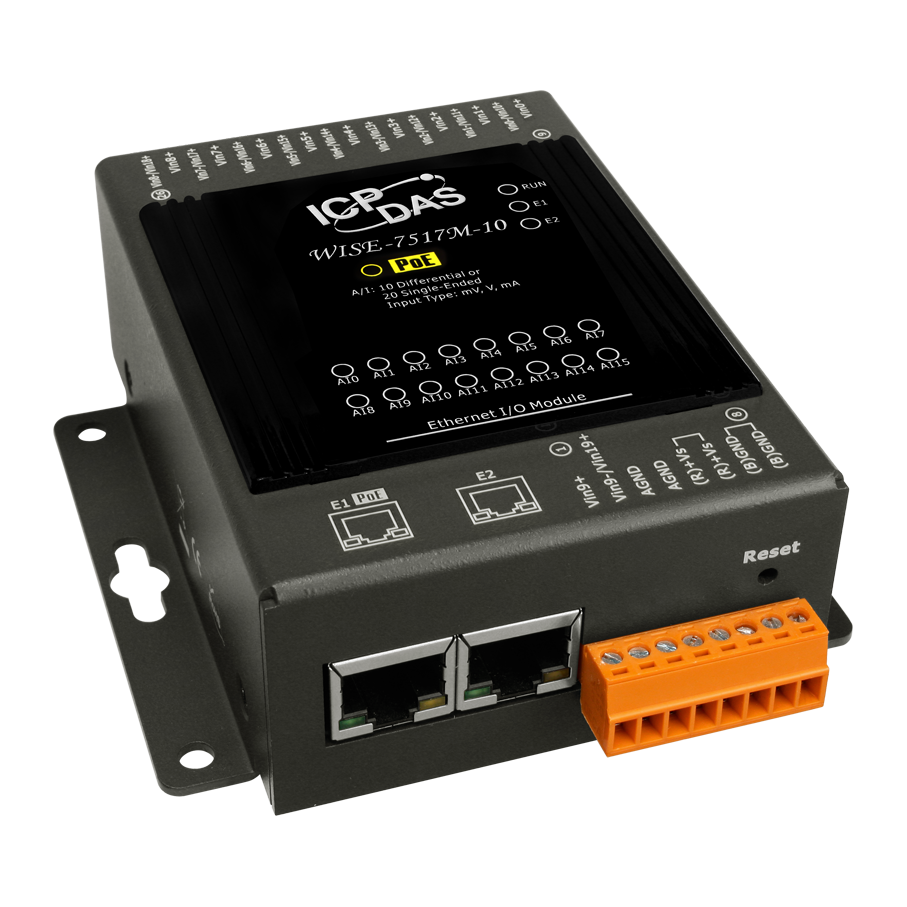

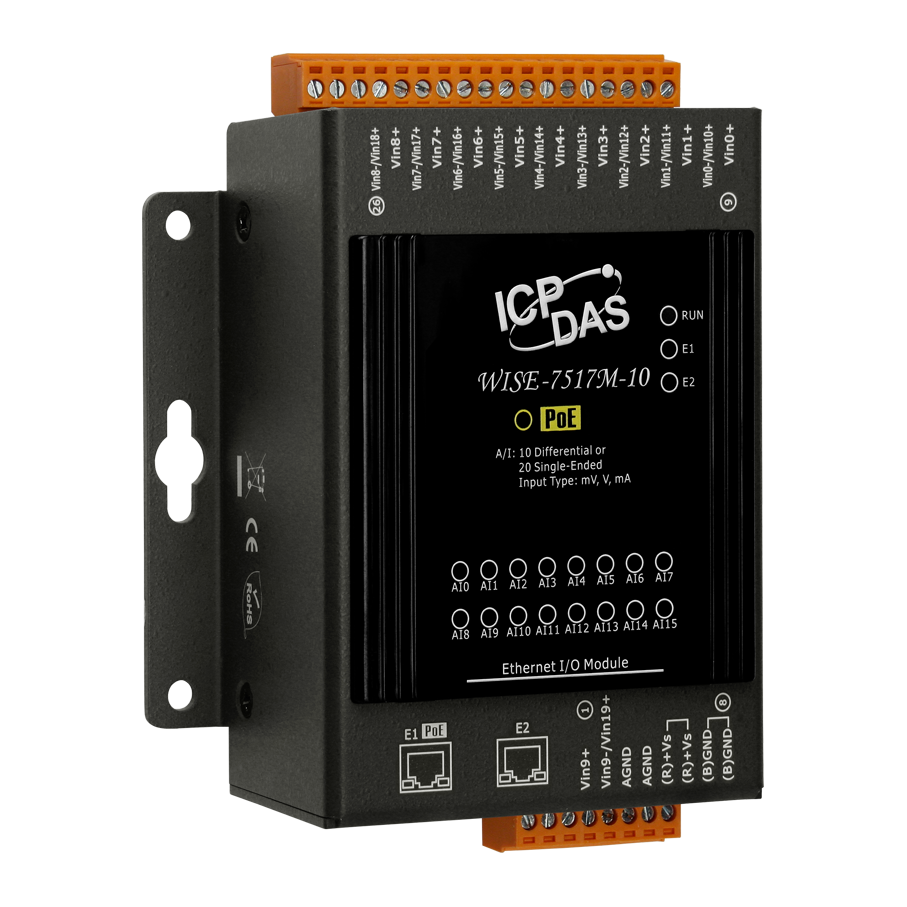

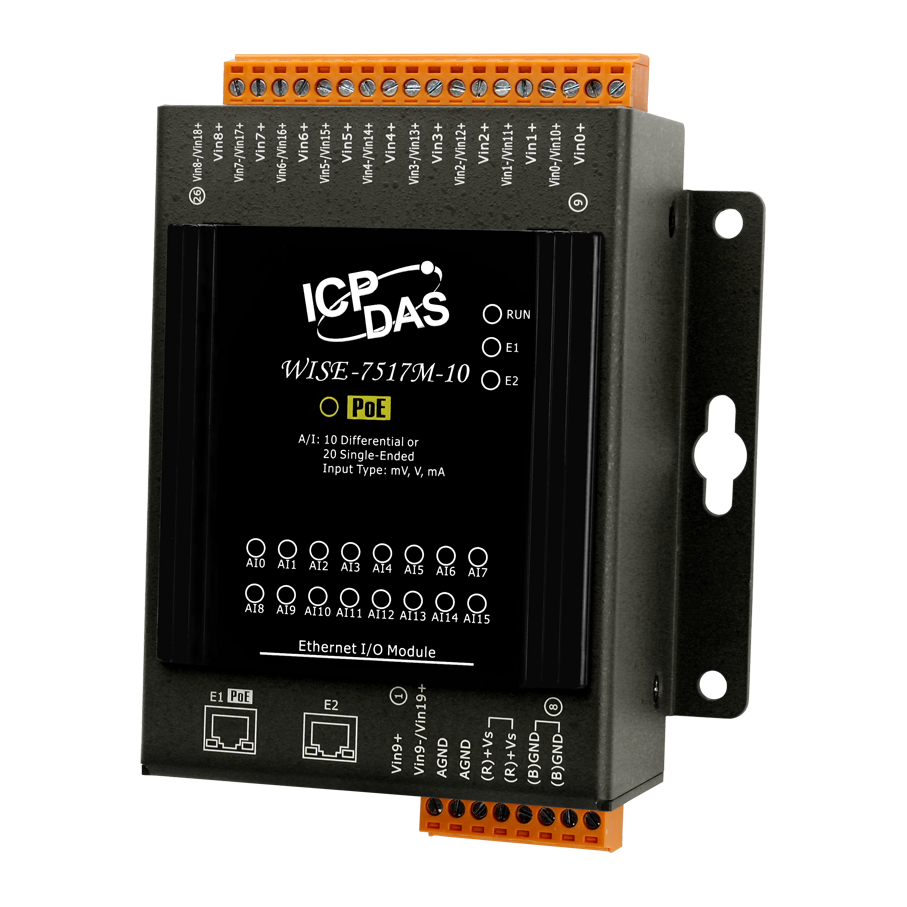

Модуль WISE-7517M-10 WISE I/O Module with 10/20-channels AI and 2-port Ethernet Switch

Модуль WISE-7517M-10 от ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое 10 или 20 каналами аналогового ввода и встроенным 2-портовым Ethernet-коммутатором. Это решение предназначено для эффективного мониторинга и управления промышленными процессами в реальном времени.

Ключевые технические особенности WISE-7517M-10 включают:

• Аналоговые входы: 10 дифференциальных или 20 потенциальных каналов, программируемых в зависимости от требований приложения.
• Разрешение АЦП: 16 бит с точностью ±0,1%, обеспечивающее высокую точность измерений.
• Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
• Температурный дрейф: нуля ±20 мкВ/°C и шкалы ±25 ppm/°C, что минимизирует погрешности при изменении температуры.
• Входное сопротивление: 2 МОм по напряжению и 125 Ом по току, обеспечивающее совместимость с различными датчиками.
• Подавление синфазных помех: 100 дБ в номинальном режиме и 86 дБ в общем режиме, повышающее устойчивость к электромагнитным помехам.
• Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в подключении.
• Интерфейсы: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 и встроенным коммутатором, поддерживающие топологию "каскад" для упрощения прокладки кабелей.
• Питание: поддержка PoE (IEEE 802.3af, Class1) и питание от 12 до 48 В постоянного тока, обеспечивающее гибкость в выборе источника питания.
• Защита: защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых переходных процессов (EFT) до ±2 кВ для линии питания, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.
• Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Размеры: компактные габариты 120 x 97 x 42 мм, подходящие для установки в ограниченных пространствах.

Модуль WISE-7517M-10 предназначен для применения в системах автоматизации, где требуется мониторинг и управление аналоговыми сигналами. Он идеально подходит для интеграции в SCADA-системы через протокол Modbus TCP, а также для IoT-приложений с использованием протокола MQTT. Возможность реализации логики IF-THEN-ELSE без необходимости программирования и поддержка планирования задач (таймеры, расписания) делают его удобным для настройки и эксплуатации. Встроенный 2-портовый Ethernet-коммутатор позволяет создавать каскадные топологии, упрощая прокладку кабелей и снижая затраты на оборудование.

Преимущества WISE-7517M-10 включают:

• Гибкость в выборе источника питания благодаря поддержке PoE и широкому диапазону напряжений.
• Высокая точность измерений и устойчивость к электромагнитным помехам, обеспечивающие надёжную работу в промышленных условиях.
• Удобство настройки и эксплуатации благодаря встроенному веб-интерфейсу и поддержке различных протоколов связи.
• Компактные размеры и возможность монтажа на DIN-рейку или настенно/настольный монтаж, что упрощает интеграцию в существующие системы.

Модуль WISE-7517M-10 от ICP DAS является надёжным и гибким решением для промышленной автоматизации, обеспечивая высокую точность измерений, устойчивость к внешним воздействиям и удобство интеграции в различные системы управления.
