Артикул:
WISE-7504M
Характеристики
Полное наименование:
—

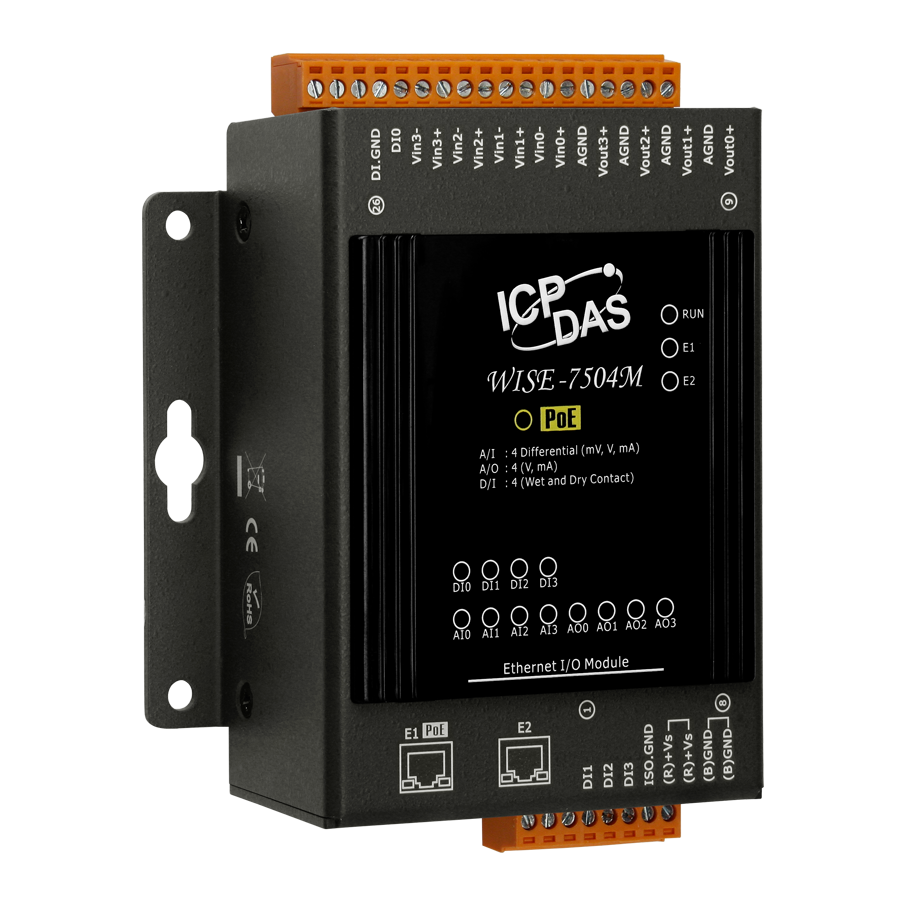

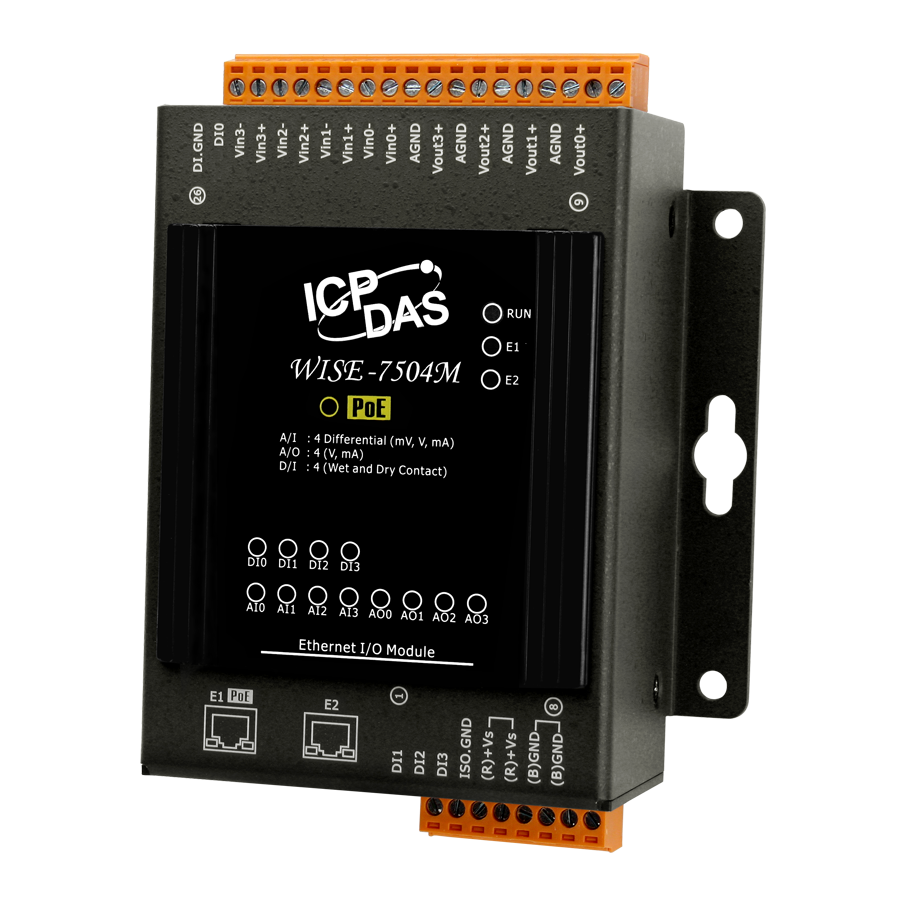

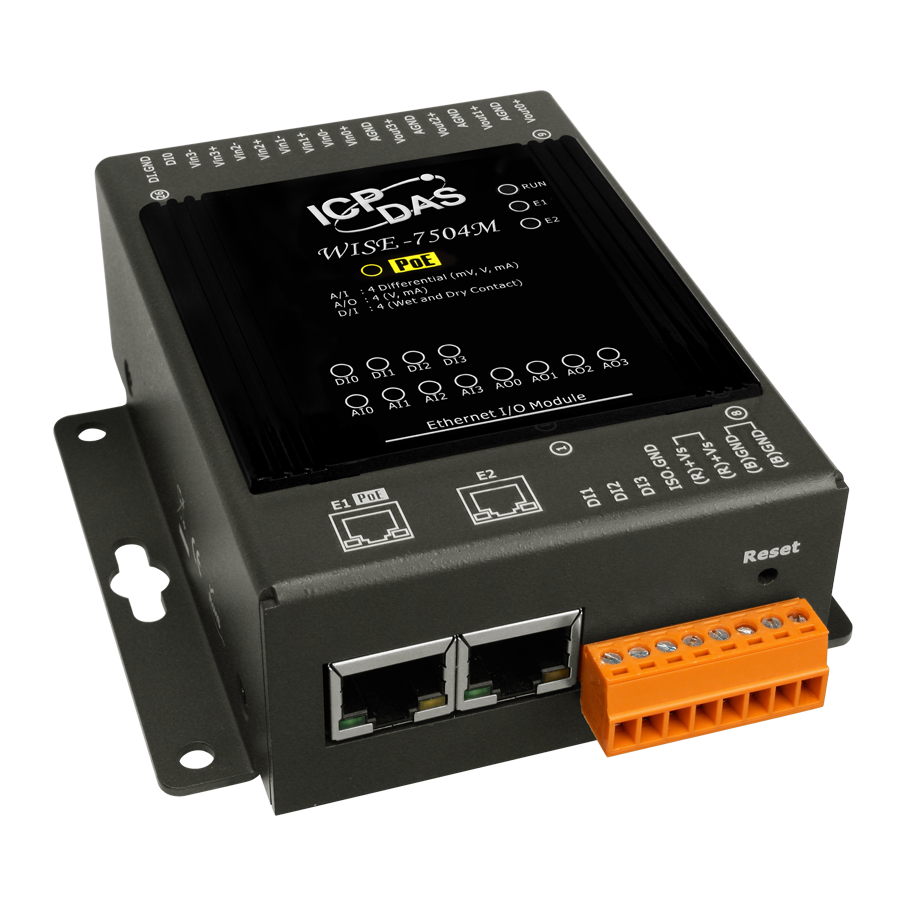

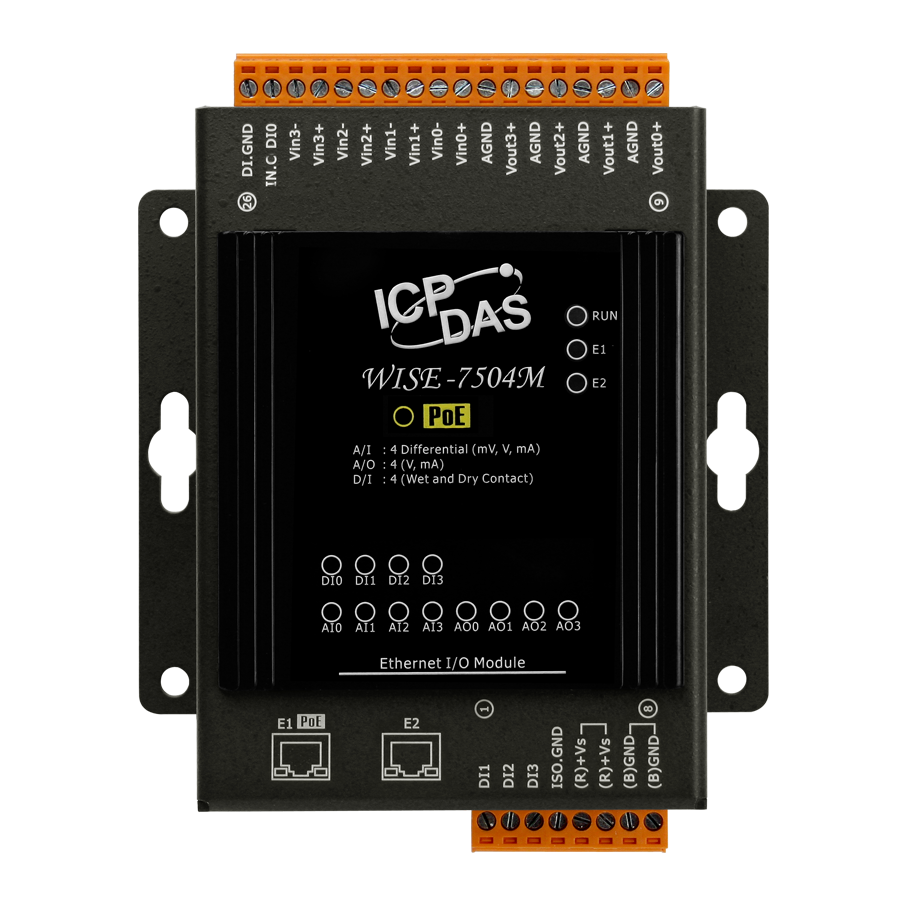

Модуль WISE-7504M WISE I/O Module with 4-channels AI, 4-channels AO, 4-channels DI and 2-port Ethernet Switch
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль WISE-7504M от ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое четырьмя каналами аналогового ввода, четырьмя каналами аналогового вывода, четырьмя каналами дискретного ввода и двумя портами Ethernet. Это решение предназначено для интеграции в системы автоматизации, требующие гибкости и надёжности при сборе и обработке данных.
Ключевые технические особенности WISE-7504M включают:
- Аналоговый ввод: 4 дифференциальных канала с диапазонами входных сигналов по напряжению ±500 мВ, ±1 В, ±5 В, ±10 В и по току 0–20 мА, 4–20 мА, ±20 мА. Разрешение АЦП составляет 16 бит, частота дискретизации — 10 Гц. Входное сопротивление по току — 125 Ом, по напряжению — 2 МОм. Температурный дрейф нуля — ±20 мкВ/°C, температурный дрейф шкалы — ±25 ppm/°C. Подавление синфазных помех в номинальном режиме — 100 дБ, в общем режиме — 86 дБ. Обнаружение обрыва кабеля присутствует.
- Аналоговый вывод: 4 канала с диапазонами выходных сигналов по напряжению 0–5 В, 0–10 В, ±5 В, ±10 В и по току 0–20 мА, 4–20 мА. Разрешение ЦАП — 12 бит. Сопротивление нагрузки — 400 Ом.
- Дискретный ввод: 4 канала с возможностью работы в режимах сухого (Source) и влажного (Sink/Source) контакта. Уровень логического "0" для сухого контакта — открытый, для влажного — +1 В постоянного тока (макс.). Уровень логического "1" для сухого контакта — замкнут на GND, для влажного — +3,5–30 В постоянного тока. Защита от перенапряжения — 30 В постоянного тока. Изоляция ввода/вывода — 2500 В постоянного тока. Защита ESD (IEC 61000-4-2) — ±4 кВ для каждого канала, ±8 кВ для случайной точки. Защита EFT (IEC 61000-4-4) — ±2 кВ для линии питания.
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) (разъём RJ45) с встроенным коммутатором, поддерживающие топологию "каскад" (daisy-chain). Питание по технологии IEEE 802.3af Power over Ethernet (PoE).
- Протоколы связи: поддержка Modbus TCP для интеграции с SCADA-системами и MQTT для IoT-приложений. Встроенный веб-сервер для управления и мониторинга через браузер без необходимости установки дополнительного программного обеспечения.
- Логические функции: возможность настройки логических правил IF-THEN-ELSE, планирования задач по расписанию, отправки сообщений по электронной почте и выполнения CGI-команд.
- Условия эксплуатации: рабочая температура от –25°C до +75°C, что обеспечивает надёжную работу в различных промышленных средах.
- Габаритные размеры: 120 x 97 x 42 мм, что позволяет легко интегрировать устройство в ограниченные пространства.
Модуль WISE-7504M идеально подходит для применения в системах автоматизации, где требуется сбор и обработка данных с различных типов датчиков и исполнительных механизмов. Его возможности по интеграции с SCADA и IoT-системами делают его универсальным решением для промышленных предприятий, стремящихся к повышению эффективности и надёжности своих процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Габаритные размеры, мм | 120 x 97 x 42 |
| Потребление тока | 5.1 Вт |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +1 В пост. макс. |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Защита от перенапряжения | 30 В пост. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. |
| Количество каналов дискретного ввода | 4 |
| Монтаж | Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Тип каналов аналогового ввода | Дифференциальные |
| Обнаружение обрыва кабеля | Есть Есть, +4 ~ +20 мА |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Частота дискретизации | 10 Гц |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Входное сопротивление | По току: 125 Ом По напряжению: 2 МОм |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 4 |
| Точность АЦП | ±0.1% |
| Диапазон входных сигналов по току | 0 ~ 20 мА ±20 мА 4 ~ 20 мА |
| Количество каналов ЦАП | 4 |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Разрешение ЦАП | 12 бит |
| Сопротивление нагрузки | 400 Ом |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Точность ЦАП | ±0.1% от полного диапазона |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Расписание | Старт, Стоп В пределах, Вне пределов Установка регуляных заданий |
| Таймер | Старт, Reset Таймаут, Не Таймаут |
| Канал аналогового вывода | Изменить значение |
| CGI-команды | Отправить |
| Отправить | |
| Канал аналогового ввода | =, <, >, >=, <= |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль удаленного ввода/вывода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
