Артикул:
WISE-7255
Характеристики
Полное наименование:
—
Модуль WISE-7255 CR 8-channel Isolated Source Type Open Collector Output and 8-channel Digital Input PoE Module (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

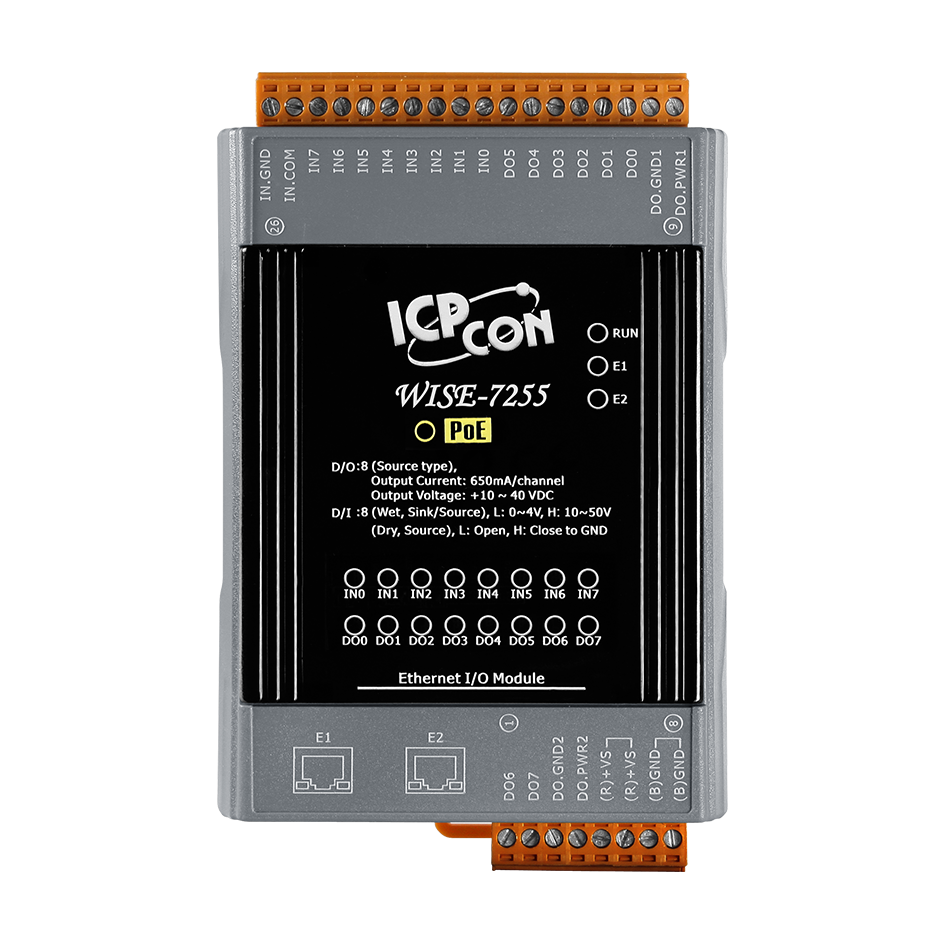

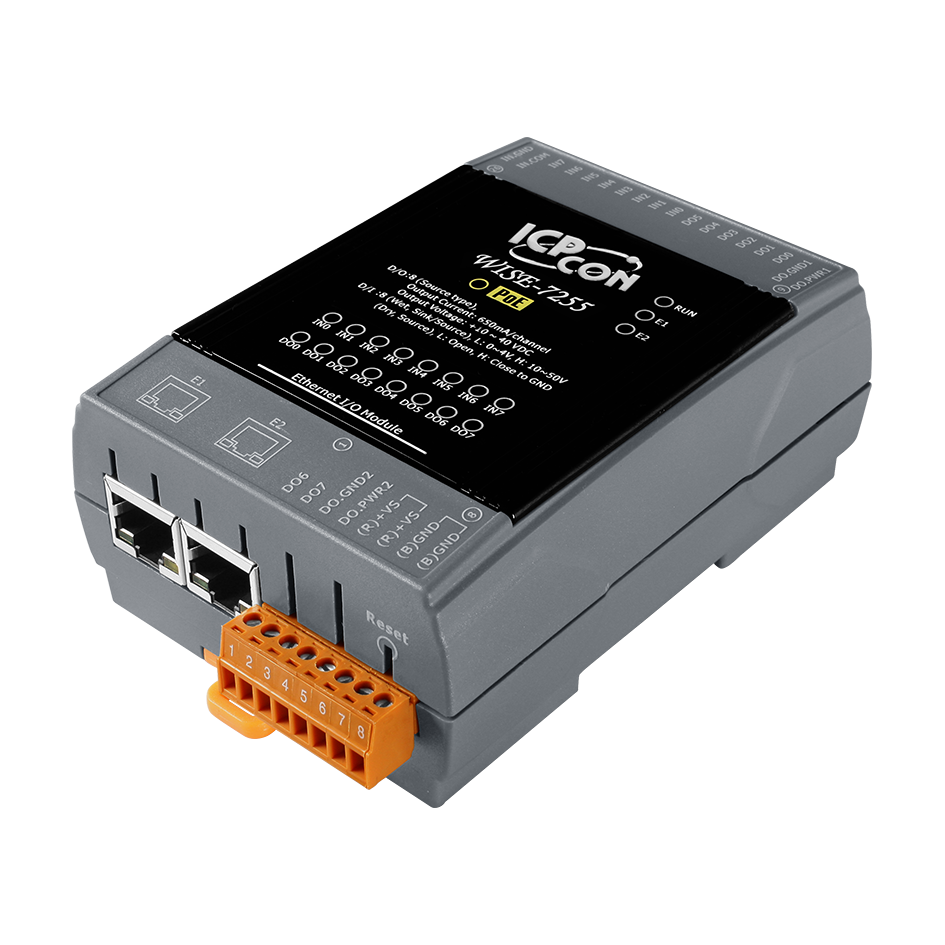

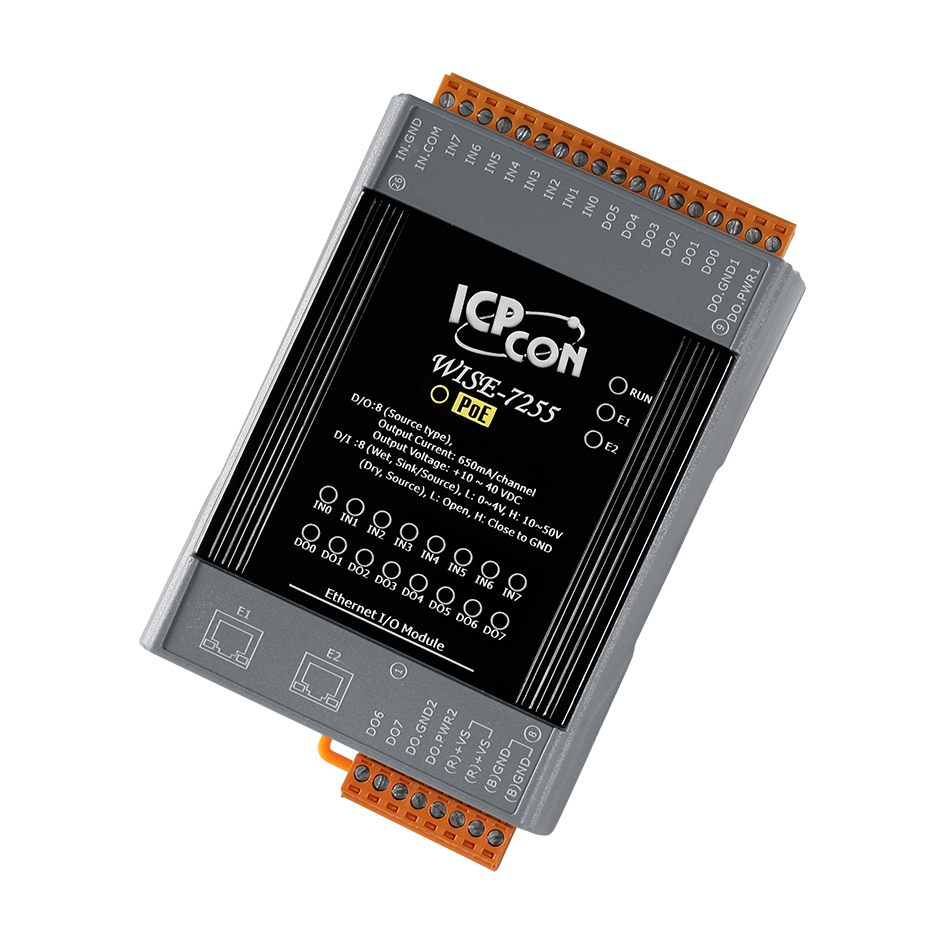

Модуль WISE-7255 CR от ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое 8 каналами изолированного дискретного вывода типа "открытый коллектор" (Source) и 8 каналами дискретного ввода. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и гибкого управления цифровыми сигналами.
Ключевые технические особенности модуля WISE-7255 CR включают:
- Питание по PoE: поддержка стандарта IEEE 802.3af (Class 1) позволяет получать питание через Ethernet-кабель, упрощая монтаж и снижая количество проводов.
- Два порта Ethernet: два порта 10/100 Base-T(X) (RJ45) обеспечивают возможность создания топологии "каскад" и повышают гибкость подключения.
- Встроенный веб-сервер: позволяет настраивать логические правила IF-THEN-ELSE без необходимости программирования, что упрощает конфигурацию устройства.
- Поддержка Modbus/TCP: обеспечивает бесшовную интеграцию с SCADA-системами для мониторинга и управления в реальном времени.
- Защита от перенапряжения: входы и выходы модуля защищены от перенапряжений до 70 В и 47 В соответственно, что повышает надёжность эксплуатации в промышленных условиях.
- Изоляция ввода/вывода: изоляция между входами/выходами и внутренними цепями составляет 2500 В постоянного тока, обеспечивая защиту от помех и повышая надёжность работы.
- Рабочие температуры: устройство функционирует в диапазоне температур от -25°C до +75°C, что делает его подходящим для использования в различных климатических условиях.
Модуль WISE-7255 CR предназначен для применения в системах автоматизации, где требуется надёжный и гибкий контроль цифровых сигналов. Он идеально подходит для:
- Мониторинга и управления промышленным оборудованием;
- Систем управления зданием (BMS);
- Управления освещением и климатом;
- Систем безопасности и сигнализации;
- Интеллектуальных транспортных систем.
Преимущества модуля WISE-7255 CR включают:
- Гибкость монтажа: возможность установки на DIN-рейку, а также настольный или настенный монтаж;
- Простота настройки: интуитивно понятный веб-интерфейс для конфигурации логических правил и параметров устройства;
- Надёжность: защита от короткого замыкания и перенапряжений, а также изоляция входов/выходов обеспечивают стабильную работу в сложных промышленных условиях;
- Совместимость: поддержка стандартных протоколов и интерфейсов позволяет интегрировать модуль с различным промышленным оборудованием и системами управления.
Модуль WISE-7255 CR от ICP DAS является надёжным и эффективным решением для реализации задач цифрового ввода-вывода в промышленных системах автоматизации, обеспечивая высокую гибкость, простоту настройки и надёжность эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 38 |
| Потребление тока | 4 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Защита от перенапряжения | 70 В 47 В пост. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Монтаж | На DIN-рейку Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Количество каналов дискретного вывода | 8 |
| Защита от короткого замыкания | Есть |
| Максимальная нагрузка на канал | 650 мА |
| Тип каналов дискретного вывода | Тип 'открытый коллектор' (Source) |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал дискретного ввода | ON, OFF, из ON в OFF, из OFF в ON, Переключить |
| Правило конфигурации web-сайта | Доступ к Web-интерфейсу WISE для задания логических правил через браузер |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Удерживание временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
