Артикул:
WISE-7167
Характеристики
Полное наименование:
—

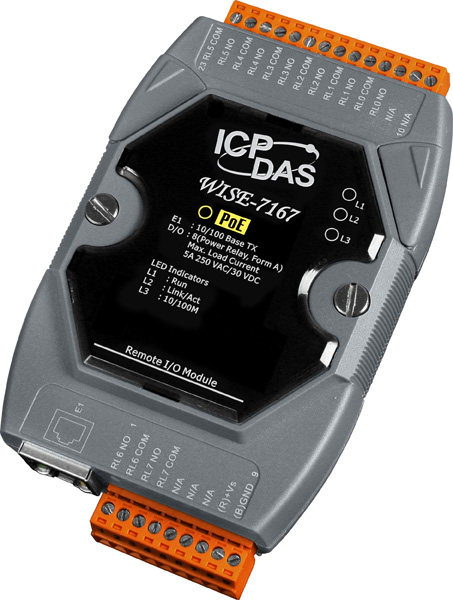

Модуль WISE-7167 8-Channel Power Relay Output WISE PoE Controller (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль WISE-7167 от ICP DAS представляет собой интеллектуальный контроллер с 8 каналами силового релейного вывода, предназначенный для применения в промышленных автоматизированных системах. Устройство обеспечивает эффективное управление и мониторинг различных процессов, требующих надежного и быстрого переключения сигналов.
Ключевые технические особенности:
- Количество каналов релейного вывода: 8, каждый с максимальной нагрузочной способностью 5 А при 25°C, что позволяет управлять мощными нагрузками.
- Время переключения реле: 6 мс, обеспечивая быструю реакцию системы на изменения.
- Питание: поддержка IEEE 802.3af PoE (Power over Ethernet) стандарта класса 1, что упрощает установку и снижает потребность в дополнительных источниках питания.
- Интерфейсы: один порт Ethernet 10/100 Base-TX с автоматическим MDI/MDI-X, обеспечивающий гибкость подключения к различным сетям.
- Защита: изоляция ввода/вывода 2500 В постоянного тока, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) ±2 кВ для линии питания, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.
- Память: 16 Кб EEPROM, 512 Кб Flash и 512 Кб SRAM, обеспечивающие достаточный объем для хранения конфигураций и данных.
- Процессор: 16-битный CPU с тактовой частотой 80 МГц, обеспечивающий быструю обработку данных.
- Монтаж: возможность установки на DIN-рейку или настенный монтаж, что обеспечивает гибкость в размещении устройства.
- Рабочие условия: температурный диапазон от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
Модуль WISE-7167 предназначен для применения в различных областях промышленной автоматизации, включая автоматизацию зданий, управление производственными процессами, системы удаленного мониторинга и диагностики оборудования. Он идеально подходит для предприятий, требующих надежного и быстрого управления релейными выходами с возможностью интеграции в существующие системы SCADA через протокол Modbus/TCP.
Преимущества:
- Интуитивный веб-интерфейс: позволяет без программирования настраивать и управлять логикой устройства, используя правила IF-THEN-ELSE.
- Гибкость подключения: поддержка PoE и стандартных источников питания 12-48 В постоянного тока.
- Высокая степень защиты: соответствие международным стандартам электромагнитной совместимости и защите от перенапряжений.
- Надежность: высокая механическая износостойкость реле (20 000 000 переключений) и электрическая износостойкость (30 000 переключений при 5 А и 250 В переменного тока).
Модуль WISE-7167 обеспечивает надежное и эффективное решение для управления релейными выходами в промышленных автоматизированных системах, предлагая высокую степень защиты, гибкость подключения и интуитивный интерфейс для настройки и управления. Его применение способствует повышению эффективности и надежности процессов автоматизации на предприятии.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Количество каналов релейного вывода | 8 |
| Потребление тока | 5.3 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Монтаж | На DIN-рейку настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Тип устройства | Модуль дискретного вывода |
| Время переключения реле | 6 мс |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Нагрузочная способность реле | 5.0 А при 25°C |
| Макс. переключаемое напряжение | 250 В пер./30 В пост. |
| Время восстановления | 3 мс |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
