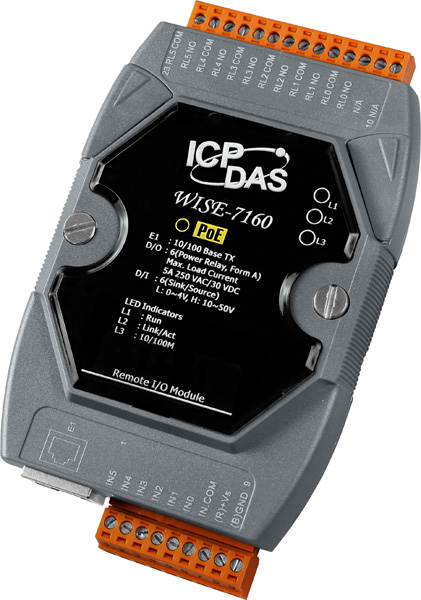

Модуль WISE-7160 6-channel Power Relay Output and 6-channel Isolation Digital Input WISE PoE Control

Модуль WISE-7160 от компании ICP DAS представляет собой промышленный контроллер с 6 каналами силового релейного вывода и 6 каналами изолированного дискретного ввода. Устройство оснащено интерфейсом PoE (Power over Ethernet), что позволяет получать питание через Ethernet-кабель, упрощая установку и снижая затраты на проводку. Габаритные размеры модуля составляют 72 x 123 x 35 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку или настенным способом.

Ключевыми техническими особенностями WISE-7160 являются:

• Процессор: 16-битный CPU, обеспечивающий эффективную обработку данных и управление устройством.
• Память: 512 КБ SRAM, 512 КБ Flash-памяти и 16 КБ EEPROM для хранения данных и программ.
• Релейные выходы: 6 каналов с максимальным коммутируемым током 5 А при 250 В переменного тока или 5 А при 30 В постоянного тока, что позволяет управлять различными нагрузками.
• Дискретные входы: 6 каналов с входным сопротивлением 10 кОм, поддерживающие влажный контакт (Sink, Source) и диапазон напряжений логических уровней от 4 В до 50 В постоянного тока.
• Защита: Изоляция ввода/вывода 2500 В постоянного тока, защита от перенапряжения до 70 В постоянного тока, защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита EFT (IEC 61000-4-4) ±2 кВ для линии питания, что обеспечивает надежную работу в промышленных условиях.
• Питание: Возможность питания от 12 до 48 В постоянного тока или через PoE (IEEE 802.3af, Class 1), с максимальным потреблением 4,8 Вт.
• Монтаж: Возможность установки на DIN-рейку или настенным способом, что обеспечивает гибкость при размещении устройства в различных промышленных средах.

Модуль WISE-7160 предназначен для применения в системах автоматизации, где требуется управление и мониторинг различных устройств и процессов. Он может быть использован в следующих областях:

• Умные здания: Управление освещением, отоплением, вентиляцией и другими системами здания.
• Промышленные предприятия: Контроль и управление оборудованием, сбор данных с датчиков и исполнительных механизмов.
• Энергетика: Мониторинг и управление распределением электроэнергии, управление подстанциями и распределительными щитами.
• Системы безопасности: Управление сигнализацией, видеонаблюдением и другими системами безопасности.

Преимущества WISE-7160 включают:

• Гибкость подключения: Возможность питания через PoE или отдельный источник питания, что упрощает установку и снижает затраты на проводку.
• Надежность: Высокий уровень защиты от перенапряжений и электростатических разрядов, что обеспечивает стабильную работу в сложных промышленных условиях.
• Универсальность: Поддержка различных типов входов и выходов, что позволяет интегрировать модуль в разнообразные системы автоматизации.
• Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку или настенным способом облегчают установку в ограниченных пространствах.

WISE-7160 совместим с различными системами автоматизации и может быть интегрирован с другими устройствами ICP DAS, такими как модули ввода/вывода, контроллеры и системы SCADA. Это позволяет создавать комплексные решения для управления и мониторинга промышленных процессов, обеспечивая высокую эффективность и надежность работы системы в целом.

Основные характеристики:
