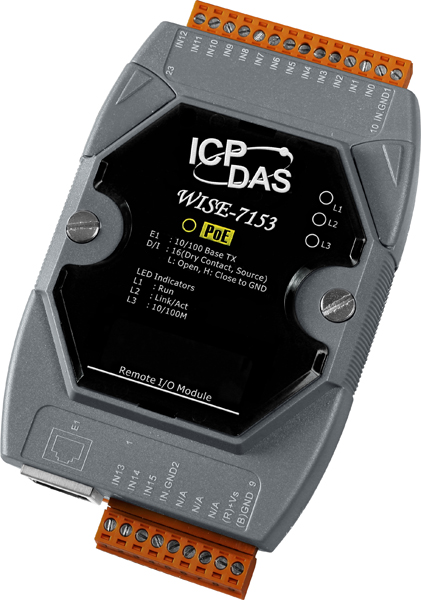

Модуль WISE-7153 от ICP DAS представляет собой промышленный контроллер с 16 каналами дискретного ввода, предназначенный для интеграции в системы автоматизации и мониторинга. Устройство оснащено 16-битным процессором и поддерживает питание по технологии Power over Ethernet (PoE), что упрощает установку и снижает потребность в дополнительных источниках питания.
Ключевые технические особенности WISE-7153 включают:
- 16 каналов дискретного ввода с типом сухого контакта, обеспечивающие надежное считывание сигналов от различных датчиков и устройств.
- Питание по PoE, соответствующее стандарту IEEE 802.3af, позволяющее передавать питание и данные по одному Ethernet-кабелю, упрощая монтаж и снижая затраты на проводку.
- Поддержка протокола Modbus TCP, обеспечивающая совместимость с SCADA-системами и другими промышленными контроллерами для эффективного мониторинга и управления.
- Встроенная память: 512 Кб Flash и 16 Кб EEPROM для хранения конфигурационных данных и логов.
- Защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых транзиентных процессов (EFT) по IEC 61000-4-4: ±2 кВ для линии питания, что повышает надежность работы в промышленных условиях.
- Сторожевой таймер для автоматического перезапуска устройства в случае сбоев, обеспечивая бесперебойную работу системы.
- Габаритные размеры 72 x 123 x 35 мм и возможность монтажа на DIN-рейку или настенно/настольно, что обеспечивает гибкость при установке в различных промышленных помещениях.
Модуль WISE-7153 предназначен для применения в системах автоматизации зданий, мониторинга оборудования, управления процессами и других областях, где требуется надежный сбор и обработка сигналов с дискретных датчиков. Его возможности по интеграции с SCADA-системами и поддержка протокола Modbus TCP делают его эффективным решением для промышленного сектора.
Преимущества WISE-7153 включают:
- Упрощение монтажа благодаря поддержке PoE, позволяющей передавать питание и данные по одному кабелю.
- Высокая степень защиты от электромагнитных помех и статического электричества, что обеспечивает надежную работу в сложных промышленных условиях.
- Гибкость установки с возможностью монтажа на DIN-рейку или настенно/настольно, подходящей для различных промышленных помещений.
WISE-7153 совместим с различными промышленными системами и может быть интегрирован в существующие инфраструктуры автоматизации, обеспечивая эффективный сбор и обработку данных с дискретных датчиков. Его надежность и функциональность делают его оптимальным выбором для предприятий, стремящихся повысить эффективность и безопасность своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Потребление тока | 3 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Напряжение лог. 0 | Открытый |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 1 | Замкнут на GND |
| Количество каналов дискретного ввода | 16 |
| Монтаж | На DIN-рейку Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| CGI-команды | Отправить |
| Отправить | |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль дискретного ввода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
