Артикул:
WISE-7150
Характеристики
Полное наименование:
—
Модуль WISE-7150 6-channel Isolated Sink Type Open Collector Output and 12-channel Isolated Digital Input PoE Module (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

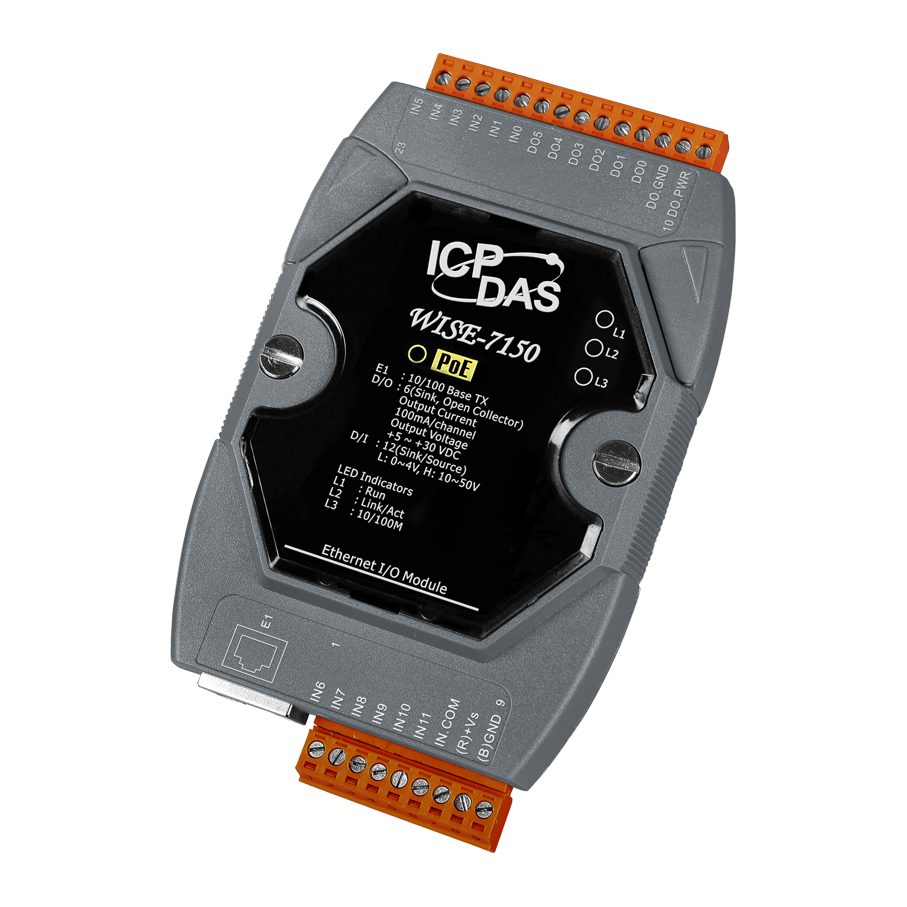

Модуль WISE-7150 от компании ICP DAS представляет собой web-программируемый контроллер, оснащенный 12 каналами изолированного дискретного ввода и 6 каналами изолированного дискретного вывода типа "открытый коллектор" (Sink). Устройство предназначено для интеграции в системы автоматизации, обеспечивая эффективный мониторинг и управление различными процессами в реальном времени.
Ключевые технические особенности WISE-7150 включают:
- Процессор: 16-битный CPU, обеспечивающий стабильную работу устройства.
- Память: 512 Кб SRAM и 512 Кб Flash-памяти для хранения данных и программ.
- Дискретный ввод: 12 каналов с входным сопротивлением 10 кОм, поддерживающих уровни логического "0" от 0 до 4 В и логического "1" от 10 до 50 В.
- Дискретный вывод: 6 каналов с максимальным выходным током 100 мА и выходным напряжением от 5 до 30 В.
- Сетевые интерфейсы: Порты Ethernet 10/100 Base-TX с автоматическим MDI/MDI-X и поддержкой PoE (Power over Ethernet) по стандарту IEEE 802.3af.
- Защита: Изоляция ввода/вывода 2500 В постоянного тока, защита от перенапряжения до 70 В, защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита EFT (IEC 61000-4-4) ±4 кВ для линии питания.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, что позволяет использовать устройство в различных климатических условиях.
Области применения WISE-7150 включают:
- Системы автоматизации зданий: Мониторинг и управление освещением, вентиляцией и другими инженерными системами.
- Промышленные процессы: Сбор и обработка данных с различных датчиков и исполнительных механизмов.
- Энергетический сектор: Контроль и управление оборудованием на подстанциях и в распределительных сетях.
- Системы безопасности: Интеграция с датчиками движения, сигнализацией и другими средствами охраны.
Преимущества WISE-7150 включают:
- Гибкость монтажа: Возможность установки на DIN-рейку или настенный монтаж, что упрощает интеграцию в существующие системы.
- Простота программирования: Web-интерфейс для настройки логики устройства без необходимости использования дополнительного программного обеспечения.
- Совместимость: Поддержка протокола Modbus TCP для интеграции с SCADA-системами и другими промышленными контроллерами.
- Энергоэффективность: Поддержка PoE позволяет питать устройство через Ethernet-кабель, снижая потребность в дополнительных источниках питания.
WISE-7150 является надежным и эффективным решением для интеграции в системы автоматизации, обеспечивая высокую степень изоляции, защиту от внешних воздействий и гибкость в настройке и эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Потребление тока | 2.4 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Напряжение лог. 0 | +4 В пост.макс. |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | 70 В 60 В пост. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 12 |
| Монтаж | На DIN-рейку Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 6 |
| Защита от перегрузки | 1.3 А |
| Защита от короткого замыкания | Есть |
| Максимальная нагрузка на канал | 100 мА |
| Тип каналов дискретного вывода | Sink Тип 'открытый коллектор' |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
