Артикул:
WISE-7144
Характеристики
Полное наименование:
—

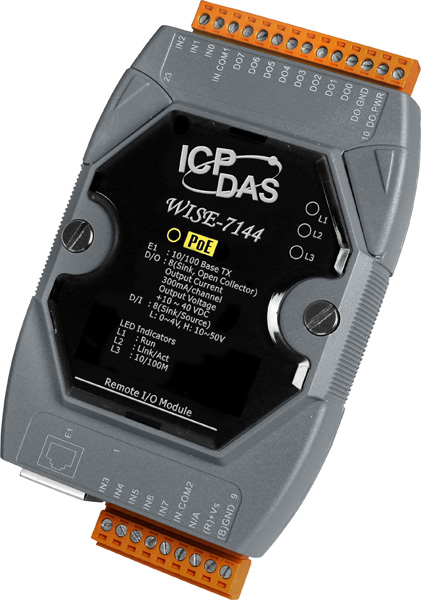

Модуль WISE-7144 8-channel Isolated Sink Type Open Collector Output and 8-channel Isolated Digital Input WISE PoE Con
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль WISE-7144 от компании ICP DAS представляет собой промышленное устройство с 8 каналами изолированного дискретного ввода и 8 каналами изолированного дискретного вывода типа "открытый коллектор" (Sink). Это решение предназначено для интеграции в системы автоматизации, требующие надежного ввода и вывода цифровых сигналов с изоляцией и возможностью питания через Ethernet.
Ключевые технические особенности WISE-7144 включают:
- Изолированные каналы ввода и вывода: 8 каналов дискретного ввода с входным сопротивлением 10 кОм и 8 каналов дискретного вывода типа "открытый коллектор" с максимальной нагрузкой 300 мА на канал.
- Питание по PoE: поддержка стандарта IEEE 802.3af (Class 1), позволяющая получать питание через Ethernet-кабель, что упрощает установку и снижает количество проводов.
- Интерфейс Ethernet: порт 10/100 Base-TX с автоматическим определением MDI/MDI-X, обеспечивающий гибкость в подключении к различным сетевым устройствам.
- Протокол Modbus/TCP: для интеграции с SCADA-системами, позволяя мониторинг и управление состоянием каналов ввода/вывода в реальном времени.
- Защита от перенапряжений: защита от перенапряжений до 70 В для каналов ввода и 47 В для каналов вывода, обеспечивая надежность работы в промышленных условиях.
- Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Компактные размеры: габариты 72 x 123 x 35 мм, что облегчает монтаж на DIN-рейку или настенный монтаж в ограниченных пространствах.
Области применения WISE-7144 включают:
- Системы автоматизации зданий: для сбора и управления сигналами от различных датчиков и исполнительных механизмов.
- Промышленные системы управления: интеграция в системы SCADA для мониторинга и управления процессами в реальном времени.
- Умные города: использование в инфраструктуре для сбора данных с различных устройств и их обработки.
- Энергетический сектор: мониторинг и управление оборудованием на объектах энергетики.
Преимущества WISE-7144:
- Гибкость установки: возможность питания как через PoE, так и от внешнего источника постоянного тока, обеспечивая универсальность в различных условиях.
- Простота интеграции: поддержка протокола Modbus/TCP и наличие встроенного веб-сервера для настройки логики устройства через браузер без необходимости дополнительного программного обеспечения.
- Надежность: защита от перенапряжений и широкий диапазон рабочих температур гарантируют стабильную работу в сложных промышленных средах.
WISE-7144 является эффективным решением для предприятий, требующих надежного и гибкого ввода/вывода цифровых сигналов с возможностью удаленного мониторинга и управления, обеспечивая высокую степень изоляции и защиты в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Потребление тока | 4.3 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Напряжение лог. 0 | +4 В пост.макс. |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | +70 В пост. 60 В пост. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Монтаж | На DIN-рейку настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Количество каналов дискретного вывода | 8 |
| Защита от перегрузки | 1.1 A |
| Защита от короткого замыкания | Есть |
| Максимальная нагрузка на канал | 300 мА |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Диапазон выходных сигналов по напряжению | +10 ~ +40 В пост. |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
