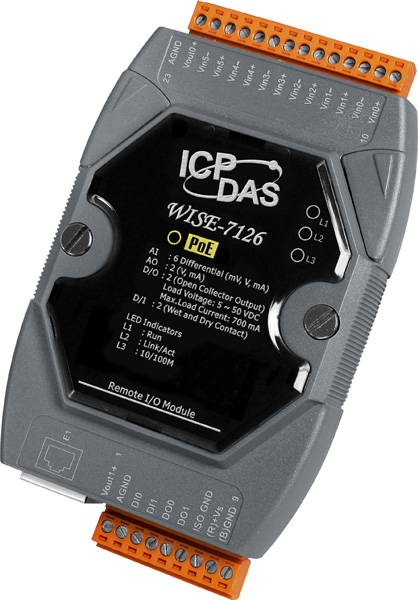

Модуль WISE-7126 6AI, 2AO, 2DI And 2DO PoE Module

Артикул: WISE-7126
Характеристики
Полное наименование:
—
Модуль WISE-7126 6AI, 2AO, 2DI And 2DO PoE Module
Срок гарантии
—
12 мес.
183 092 тенге/шт
Варианты цен
183 092 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль WISE-7126 от ICP DAS представляет собой промышленный контроллер с возможностью питания по технологии Power over Ethernet (PoE), оснащённый 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 дискретными входами и 2 дискретными выходами. Это устройство предназначено для интеграции в системы автоматизации, обеспечивая эффективный сбор и обработку данных в реальном времени.

Ключевые технические особенности WISE-7126 включают:

  • Аналоговый ввод: 6 дифференциальных каналов с разрешением 16 бит, поддерживающих различные диапазоны входных сигналов по напряжению (±500 мВ, ±1 В, ±5 В, ±10 В) и току (0–20 мА, 4–20 мА, ±20 мА), что обеспечивает гибкость при подключении различных датчиков.
  • Аналоговый вывод: 2 канала с разрешением 12 бит, предлагающие диапазоны выходных сигналов по напряжению (0–5 В, ±5 В, 0–10 В) и току (0–20 мА, 4–20 мА), что позволяет точно управлять исполнительными механизмами.
  • Дискретный ввод/вывод: 2 канала дискретного ввода с возможностью счёта до 16 бит и частотой до 50 Гц, а также 2 канала дискретного вывода с максимальной нагрузкой 700 мА на канал, обеспечивая надёжную связь с различными устройствами.
  • Интерфейсы связи: Порты Ethernet 10/100 Base-TX с автоматическим определением MDI/MDI-X и индикаторами Link и Activity, поддерживающие протокол Modbus TCP для мониторинга и управления в реальном времени через SCADA-системы.
  • Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через терминальную клемму с диапазоном 12–48 В постоянного тока, что упрощает установку и снижает затраты на проводку.
  • Защита: Изоляция ввода/вывода 2500 В постоянного тока, защита от перенапряжений (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых перенапряжений (EFT) ±4 кВ для линии питания, обеспечивая надёжную работу в промышленных условиях.
  • Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических зонах.

Модуль WISE-7126 идеально подходит для применения в системах промышленной автоматизации, удалённого мониторинга и управления, а также в решениях для умных зданий. Его возможности по интеграции с различными датчиками и исполнительными механизмами делают его универсальным решением для задач сбора и обработки данных в реальном времени.

Преимущества WISE-7126 включают:

  • Гибкость подключения: Поддержка различных диапазонов входных и выходных сигналов позволяет интегрировать модуль с широким спектром оборудования.
  • Надёжность: Высокий уровень защиты и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
  • Удобство установки: Возможность монтажа на DIN-рейку или настенным способом, а также питание по PoE упрощают процесс установки и эксплуатации.

WISE-7126 совместим с различными системами автоматизации и может быть интегрирован в существующие инфраструктуры без значительных изменений. Его использование способствует повышению эффективности и надёжности промышленных процессов, обеспечивая точный сбор и обработку данных в реальном времени.

Основные характеристики:

ХарактеристикаЗначение
Температурный дрейф нуля +/-20
Температурный дрейф шкалы +/-25 ppm/°C
Габаритные размеры, мм 72 x 123 x 35
Потребление тока 4.2 Вт
Сторожевой таймер Есть
Процессор 16-битный CPU
Количество каналов дискретного ввода 2
Монтаж На DIN-рейку
настенный
Изоляция ввода/вывода 2500 В пост.
Порты Ethernet 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
Тип интерфейса PoE
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Протокол Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA
Индивидуальная настройка каналов Есть
Подавление синфазных помех (Номинальный режим) 100 dB
Подавление синфазных помех (Общий режим) 86 дБ
Входное сопротивление 2 МОм
Разрешение АЦП 16 бит
Диапазон входных сигналов по напряжению ±5 В
±10 В
±500 мВ
±1 В
Количество каналов ЦАП 2
Обнаружение обрыва кабеля Есть, +4 ~ +20 мА
Тип каналов аналогового вывода +0 ~ +5 V
Разрешение ЦАП 12 бит
Напряжение нагрузки +5 ~ +50 В пост.
Количество каналов дискретного вывода 2
Защита от перегрузки 1.4 A
Защита от короткого замыкания Есть
Максимальная нагрузка на канал 700 мА
Тип каналов дискретного вывода Тип 'открытый коллектор', изолированный
Память EEPROM 16 Кб
Flash-память 512 Кб
SRAM 512 Kб
Дискретный ввод (счетчик) Reset
=, >, <, >=, <=, Изменить
Peer-to-Peer DO(On/Off), AO, IR
DI, AI, DI счетчик, DO счетчик, IR
Скрипты Выполнить
Задание групп действий THEN/ELSE
Внутренний регистр Поменять значение
=, <, >, >=, <=
Таймер Старт, Стоп
Таймаут, Не Таймаут
Дискретный вывод (счетчик) Reset
=, >, <, >=, <=, Изменить
Канал аналогового вывода Изменить значение
CGI-команды Отправить
Канал дискретного вывода ON, OFF, Pulse
Email Отправить
Канал аналогового ввода =, <, >, >=, <=
Канал дискретного ввода Вкл, Выкл, Передний фронт, Задний фронт, Переключить
Правило конфигурации web-сайта Конфигурирование логики WISE через web-интерфейс
Удаленные модули Peer-to-Peer Установка параметров соединения
Таймеры Задержка / Отсчет
Логические правила IF-THEN-ELSE 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
Внутренние регистры Хранение временных переменных и обмен данными по Modbus/TCP
Максимальная частота входного сигнала 50 Гц
Максимальное разрешение счетчика 16 бит
Минимальная ширина импульса 10 мс
Тип устройства Модуль дискретного ввода
Модуль дискретного вывода
Модуль аналогового ввода
Модуль аналогового вывода
Питание через терминальную клемму Есть, 12 ~ 48 В пост.тока
Питание по PoE Есть, IEEE 802.3af, Class1
Рабочее напряжение 12 ~ 48 В пост. или 48 В пост. по PoE
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +80
