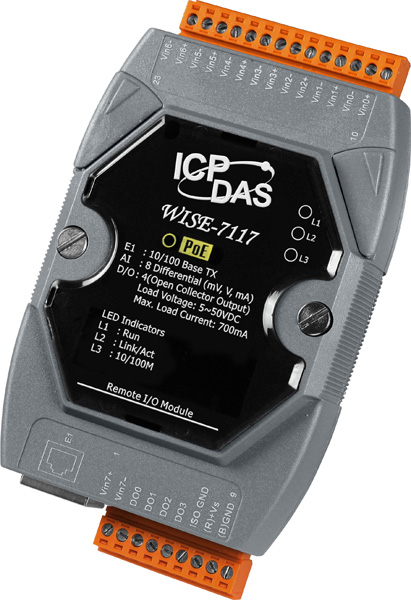

Модуль WISE-7117 от компании ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое 8 дифференциальными аналоговыми входами и 4 изолированными дискретными выходами. Это решение предназначено для применения в системах автоматизации, где требуется надёжный сбор и обработка данных с различных датчиков и исполнительных механизмов.
Ключевые технические особенности WISE-7117 включают:
- Аналоговые входы: 8 дифференциальных каналов с 16-битным разрешением и индивидуальной настройкой диапазона входных сигналов, включая ±150 мВ, ±500 мВ, ±1 В, ±5 В и ±10 В. Каждый канал оснащён защитой от перенапряжения до 240 В переменного тока и 60 В постоянного тока.
- Дискретные выходы: 4 канала типа "открытый коллектор" с изоляцией, способные управлять нагрузками до 700 мА при выходном напряжении от 5 до 50 В.
- Интерфейсы связи: Порты Ethernet 10/100 Base-TX с поддержкой PoE (Power over Ethernet) по стандарту IEEE 802.3af, обеспечивающие питание устройства через Ethernet-кабель, что упрощает монтаж и снижает количество проводов.
- Защита: Защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых переходных процессов (EFT) до ±4 кВ для линии питания, соответствующая стандартам IEC 61000-4-2 и IEC 61000-4-4.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации, что позволяет использовать устройство в различных промышленных средах.
Модуль WISE-7117 идеально подходит для применения в системах автоматизации зданий, промышленных предприятиях, а также в решениях для удалённого мониторинга и управления. Благодаря встроенному веб-серверу и поддержке протокола Modbus/TCP, устройство легко интегрируется с SCADA-системами, обеспечивая эффективный сбор и обработку данных в реальном времени. Возможность настройки логики управления без необходимости программирования через веб-интерфейс упрощает процесс внедрения и эксплуатации системы.
Преимущества WISE-7117 включают:
- Гибкость монтажа: Возможность установки на DIN-рейку или настенным способом, что упрощает интеграцию в существующие системы.
- Надёжность: Высокий уровень защиты от перенапряжений и электростатических разрядов, обеспечивающий стабильную работу в сложных промышленных условиях.
- Энергоэффективность: Поддержка PoE позволяет снизить потребление энергии и упростить инфраструктуру питания.
Совместимость с различными промышленными стандартами и протоколами делает WISE-7117 универсальным решением для задач сбора и обработки данных в автоматизированных системах. Интеграция с существующим оборудованием и программным обеспечением осуществляется без значительных дополнительных затрат, что повышает эффективность и снижает стоимость внедрения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Температурный дрейф нуля | +/-10 |
| Температурный дрейф шкалы | +/-25 ppm/°C |
| Потребление тока | 3.1 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Монтаж | На DIN-рейку настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Тип каналов аналогового ввода | Дифференциальные |
| Защита от перенапряжения | 240 Vrms 60 В пост. |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 dB |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 8 |
| Точность АЦП | ±0.1% |
| Напряжение | 2 MОм |
| Ток | 125 |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Количество каналов дискретного вывода | 4 |
| Защита от перегрузки | 1.4 A |
| Защита от короткого замыкания | Есть |
| Максимальная нагрузка на канал | 700 мА |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал аналогового ввода | =, <, >, >=, <= |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Тип устройства | Модуль дискретного вывода Модуль аналогового ввода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
