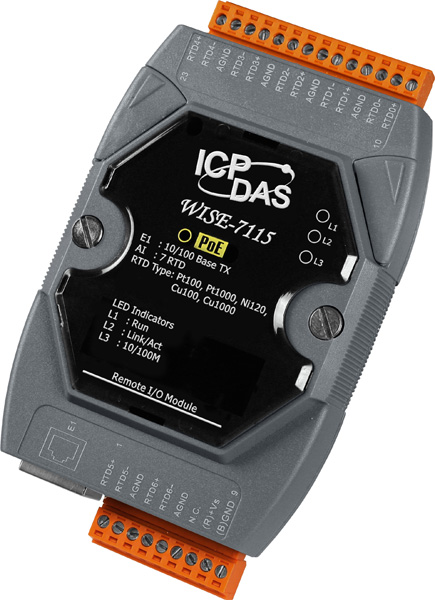

Модуль WISE-7115 от компании ICP DAS представляет собой интеллектуальный I/O контроллер, оснащённый семью каналами ввода с термосопротивлением (RTD). Устройство предназначено для мониторинга и управления температурными параметрами в различных промышленных приложениях, обеспечивая высокую точность измерений и гибкость настройки.
Ключевые технические особенности WISE-7115 включают:
- Поддержка различных типов термосопротивлений: Pt100, Pt1000, Ni120, Cu100 и Cu1000, что позволяет интегрировать модуль в системы с различными датчиками температуры.
- Возможность компенсации сопротивления проводов: Функция устранения сопротивления проводов для 3-проводных RTD обеспечивает точность измерений, минимизируя влияние проводников на результаты.
- Интерфейс Power over Ethernet (PoE): Соответствие стандарту IEEE 802.3af позволяет питать устройство через Ethernet-кабель, упрощая установку и снижая потребность в дополнительных источниках питания.
- Интеграция с SCADA-системами: Поддержка протокола Modbus TCP обеспечивает совместимость с различными SCADA-системами, позволяя осуществлять мониторинг и управление в реальном времени.
- Встроенный процессор: 16-битный CPU с 512 Кб SRAM и 512 Кб Flash-памятью обеспечивает быструю обработку данных и надёжную работу устройства.
- Защита от перенапряжений: Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита EFT (IEC 61000-4-4) ±4 кВ для линии питания обеспечивают надёжную эксплуатацию в промышленных условиях.
- Гибкость монтажа: Возможность установки на DIN-рейку или настенным способом позволяет адаптировать устройство под различные условия эксплуатации.
Области применения WISE-7115 включают автоматизацию зданий, промышленные системы управления, системы мониторинга температуры в производственных процессах и другие сферы, где требуется точный контроль температурных параметров. Модуль идеально подходит для интеграции в системы, требующие надёжного и точного измерения температуры с возможностью удалённого мониторинга и управления.
Преимущества WISE-7115 заключаются в его универсальности, надёжности и простоте интеграции в существующие системы. Совместимость с различными типами термосопротивлений и поддержка стандартных протоколов связи делают его эффективным решением для широкого спектра промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Температурный дрейф нуля | +/-0.5 |
| Температурный дрейф шкалы | +/-20 |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Потребление тока | 4.8 Вт |
| Сторожевой таймер | Есть |
| Процессор | 16-битный CPU |
| Монтаж | На DIN-рейку настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Тип каналов аналогового ввода | 2/3-проводные |
| Индивидуальная настройка каналов | Есть |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 dB |
| 3-проводный терморезистор | Есть |
| Частота дискретизации | 0,012 кГц |
| Тип входного датчика | Терморезистор |
| Подавление синфазных помех (Общий режим) | 150 дБ |
| Входное сопротивление | >1 МОм |
| Разрешение АЦП | 16 бит |
| Количество каналов АЦП | 7 |
| Точность АЦП | ±0.05% |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| CGI-команды | Отправить |
| Отправить | |
| Канал аналогового ввода | =, <, >, >=, <= |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Тип устройства | Модуль аналогового ввода |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
