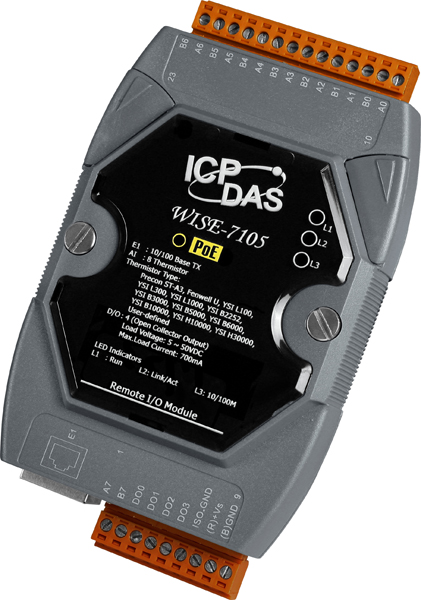

Модуль WISE-7105 8-channel Thermistor Input and 4-channel Isolated Digital Output PoE Module (RoHS)

Модуль WISE-7105 от компании ICP DAS представляет собой интеллектуальное устройство ввода-вывода, оснащённое 8 дифференциальными каналами для подключения термисторов и 4 изолированными цифровыми выходами. Это решение предназначено для интеграции в системы автоматизации, требующие точного измерения температуры и управления цифровыми сигналами.

Ключевые технические особенности WISE-7105 включают:

• Дифференциальные аналоговые входы: 8 каналов с 16-битным разрешением АЦП, обеспечивающие точность измерений ±0,1% и частоту дискретизации 10 Гц. Поддерживаются различные типы термисторов, включая Fenwell U, Precon ST-A3, YSI B10000 и другие.
• Цифровые выходы: 4 канала с изоляцией 2500 В, тип "открытый коллектор" (Sink), максимальная нагрузка на канал — 700 мА. Напряжение нагрузки варьируется от 5 до 50 В постоянного тока.
• Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или внешний источник постоянного тока с диапазоном напряжений от 12 до 48 В.
• Защита: Защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от импульсных помех (EFT) до ±4 кВ для линии питания.
• Интерфейсы: Один порт Ethernet 10/100 Base-TX с автоматическим определением MDI/MDI-X, поддерживающий протокол Modbus/TCP для интеграции с SCADA-системами.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C, что позволяет использовать модуль в различных промышленных средах.
• Монтаж: Возможность монтажа на DIN-рейку или настенный монтаж, что обеспечивает гибкость в установке устройства.

Модуль WISE-7105 предназначен для применения в системах мониторинга и управления, где требуется точное измерение температуры и управление цифровыми сигналами. Он идеально подходит для использования в промышленных автоматизированных системах, системах управления климатом, а также в приложениях, связанных с мониторингом состояния оборудования и процессов, где необходима высокая степень изоляции и защиты от внешних помех.

Преимущества WISE-7105 включают:

• Гибкость питания: Возможность использования PoE упрощает установку и снижает количество проводов, а также позволяет использовать внешний источник питания при необходимости.
• Высокая степень защиты: Изоляция входов и выходов, а также защита от электростатических разрядов и импульсных помех обеспечивают надёжную работу устройства в сложных промышленных условиях.
• Интеграция с SCADA-системами: Поддержка протокола Modbus/TCP позволяет легко интегрировать модуль в существующие системы мониторинга и управления.
• Универсальность монтажа: Возможность различных вариантов монтажа (на DIN-рейку или настенный) обеспечивает гибкость при установке устройства в зависимости от условий эксплуатации.

WISE-7105 является надёжным и эффективным решением для задач, связанных с измерением температуры и управлением цифровыми сигналами в промышленных системах автоматизации, обеспечивая высокую степень защиты и гибкость в установке и эксплуатации.
