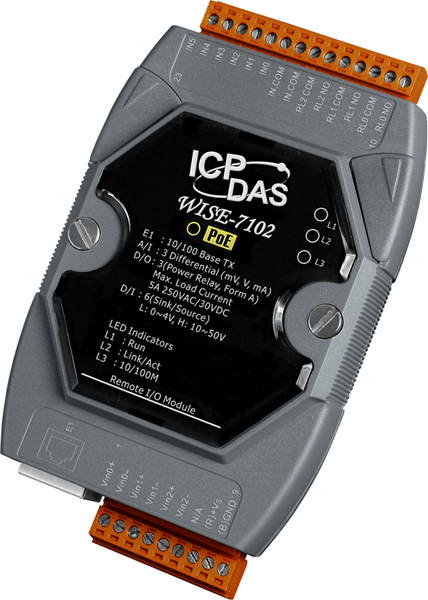

Модуль WISE-7102 от ICP DAS представляет собой интеллектуальный контроллер с тремя каналами аналогового ввода, шестью каналами дискретного ввода и тремя каналами силового реле. Устройство оснащено 16-битным процессором, 512 КБ SRAM и 512 КБ Flash-памяти, что обеспечивает высокую производительность и надежность в промышленных приложениях.
Контроллер поддерживает питание по технологии Power over Ethernet (PoE) согласно стандарту IEEE 802.3af, что упрощает установку и снижает затраты на проводку. Входные каналы аналогового сигнала могут работать в различных диапазонах напряжения и тока, включая ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, а также ±20 мА, 0–20 мА и 4–20 мА. Это позволяет подключать широкий спектр датчиков и устройств, обеспечивая гибкость в выборе компонентов системы.
Для дискретных входов предусмотрены шесть каналов с возможностью работы как с мокрым, так и с сухим контактом (Sink/Source). Логические уровни для входов составляют 0–4 В для логического 0 и 10–50 В для логического 1, что расширяет совместимость с различными промышленными устройствами. Каждый канал дискретного ввода оснащен функцией обнаружения обрыва кабеля для токовых входов в диапазоне 4–20 мА, повышая надежность системы.
Силовые реле с нормально разомкнутыми контактами (SPST N.O.) обеспечивают коммутацию токов до 5 А при 250 В AC и 30 В DC, что делает контроллер подходящим для управления различными исполнительными механизмами. Для защиты от перенапряжений предусмотрена защита до 50 В постоянного тока, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2.
Контроллер оснащен встроенным веб-сервером, позволяющим настраивать логические правила IF-THEN-ELSE без необходимости программирования. Это упрощает процесс конфигурации и управления устройством. Поддержка протокола Modbus TCP обеспечивает бесшовную интеграцию с SCADA-системами, что делает WISE-7102 идеальным решением для автоматизации зданий, фабрик и машин, а также для удаленного обслуживания и диагностики оборудования.
Устройство предназначено для монтажа на DIN-рейку или настенного/настольного монтажа, что обеспечивает гибкость в установке. Рабочий диапазон температур составляет от –25 °C до +75 °C, что позволяет использовать контроллер в различных климатических условиях. Компактные габариты (72 x 123 x 35 мм) и низкое потребление энергии (1,7 Вт) делают WISE-7102 эффективным решением для промышленных приложений, где важны надежность и экономичность.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Количество каналов релейного вывода | 3 |
| Потребление тока | 1.7 Вт |
| Процессор | 16-битный CPU |
| Напряжение лог. 0 | +4 В пост.макс. |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Защита от перенапряжения | 50 В пост. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Входное сопротивление | 10 кОм По напряжению: 2 МОм |
| Количество каналов дискретного ввода | 6 |
| Монтаж | На DIN-рейку Настольный/настенный |
| Изоляция ввода/вывода | 2500 В пост. |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Тип интерфейса | PoE |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Индивидуальная настройка каналов | Есть |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 3 |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Peer-to-Peer | DO(On/Off), AO, IR DI, AI, DI счетчик, DO счетчик, IR |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Таймер | Старт, Стоп Таймаут, Не Таймаут |
| Дискретный вывод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| CGI-команды | Отправить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Отправить | |
| Канал дискретного ввода | Вкл, Выкл, Передний фронт, Задний фронт, Переключить |
| Правило конфигурации web-сайта | Конфигурирование логики WISE через web-интерфейс |
| Удаленные модули Peer-to-Peer | Установка параметров соединения |
| Таймеры | Задержка / Отсчет |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Внутренние регистры | Хранение временных переменных и обмен данными по Modbus/TCP |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 10 мс |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Время переключения реле | 6 мс |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Нагрузочная способность реле | 5.0 А при 25°C |
| Макс. переключаемое напряжение | 250 В пер./30 В пост. |
| Время восстановления | 3 мс |
| Механическая износостойкость | 20000000 переключений при нулевой нагрузке (300 переключений/мин) |
| Электрическая износостойкость | VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600 |
| Питание через терминальную клемму | Есть, 12 ~ 48 В пост.тока |
| Питание по PoE | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
