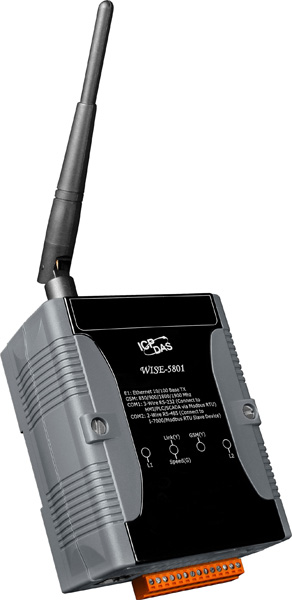

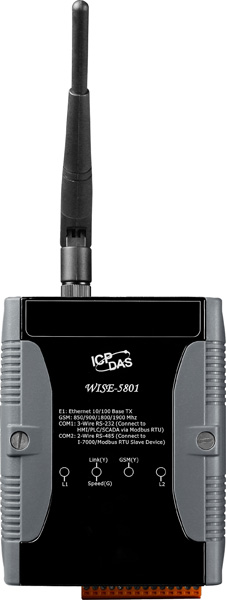

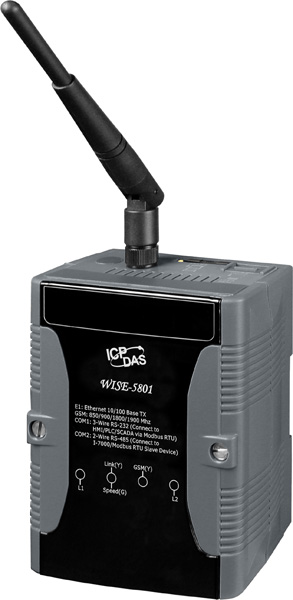

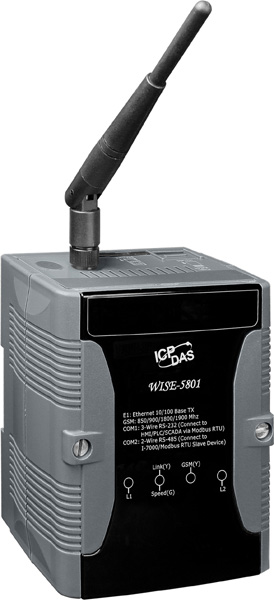

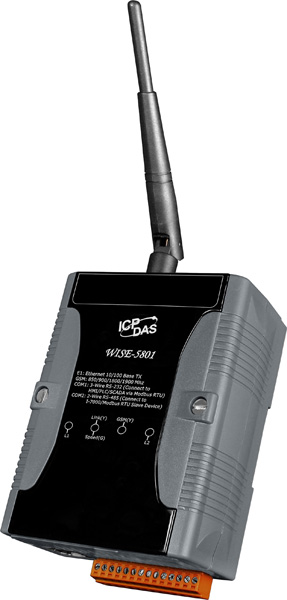

Модуль WISE-5801 от ICP DAS представляет собой веб-программируемый контроллер с 16-битным процессором, предназначенный для реализации пользовательских операций ввода/вывода и функций регистрации данных с возможностью отправки SMS-сообщений. Устройство оснащено двумя последовательными портами (RS-232 и RS-485), одним портом Ethernet 10/100 Base-TX и поддерживает расширение функциональности через шину расширения, совместимую с модулями серий I-7000 и платами XW. Рабочий диапазон напряжения питания составляет от 12 до 48 В постоянного тока, а потребляемая мощность — 2 Вт. Модуль функционирует в температурном диапазоне от -25 до +75°C и поддерживает установку карты памяти microSD объемом до 32 ГБ для хранения данных. Встроенная память включает 768 КБ SRAM и 512 КБ Flash. Устройство оснащено сторожевым таймером для повышения надежности работы. Важными особенностями являются защита от неверной полярности и возможность подключения резервного источника питания. Модуль поддерживает протоколы Modbus RTU Master и Modbus TCP Slave, что обеспечивает интеграцию с SCADA-системами для мониторинга и управления в реальном времени. Также предусмотрены функции отправки электронных писем и CGI-команд, а также возможность настройки внутренних регистров и таймеров для реализации сложных логических операций. Модуль устанавливается на DIN-рейку и оснащен светодиодными индикаторами для отображения состояния системы и порта Ethernet.
Модуль WISE-5801 предназначен для применения в системах автоматизации, где требуется гибкое управление и мониторинг различных устройств и процессов. Благодаря поддержке расширения функциональности через совместимые модули и платы, устройство может быть адаптировано под специфические требования различных отраслей, включая промышленность, энергетику и транспорт. Возможность интеграции с SCADA-системами и отправки уведомлений по электронной почте или SMS делает его эффективным инструментом для удаленного мониторинга и управления. Устройство также может использоваться в качестве регистратора данных для сбора и хранения информации о работе системы, что полезно для анализа и оптимизации процессов.
Среди преимуществ WISE-5801 можно отметить:
- Гибкость расширения: возможность подключения дополнительных модулей и плат для расширения функциональности системы.
- Интеграция с SCADA: поддержка протоколов Modbus RTU и Modbus TCP для seamless интеграции с SCADA-системами.
- Удаленный мониторинг: функции отправки уведомлений по электронной почте и SMS для оперативного реагирования на изменения в системе.
- Надежность: защита от неверной полярности, сторожевой таймер и возможность подключения резервного источника питания для повышения надежности работы.
- Удобство установки: монтаж на DIN-рейку и наличие светодиодных индикаторов для простоты установки и диагностики.
Модуль WISE-5801 обеспечивает надежное и гибкое решение для задач автоматизации, требующих интеграции с различными устройствами и системами, а также удаленного мониторинга и управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 132 x 52 |
| Светодиодные индикаторы | Системные; Порт Ethernet |
| Потребление тока | 2 Вт |

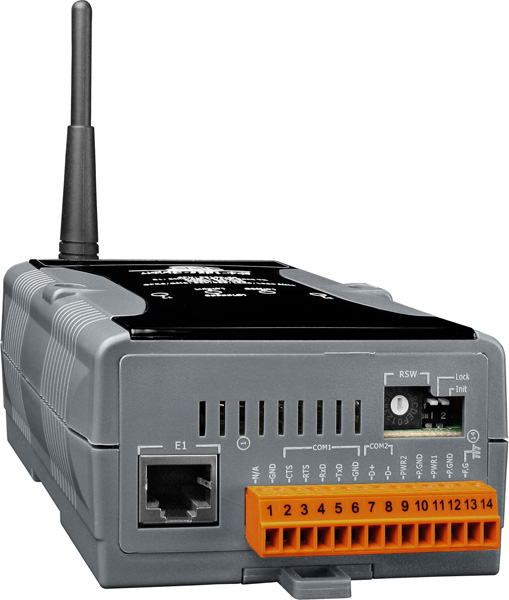

| COM 1 | RS-232 (TxD, RxD, RTS, CTS, GND), без изоляции, 115200 бод макс. |
| Процессор | 16-битный CPU |
| Сторожевой таймер | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Шина расширения | Да |
| Порты Ethernet | 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X |
| COM 2 | RS-485 (D2+, D2-), автоматическая настройка скорость, без изоляции, 115200 бод макс |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |

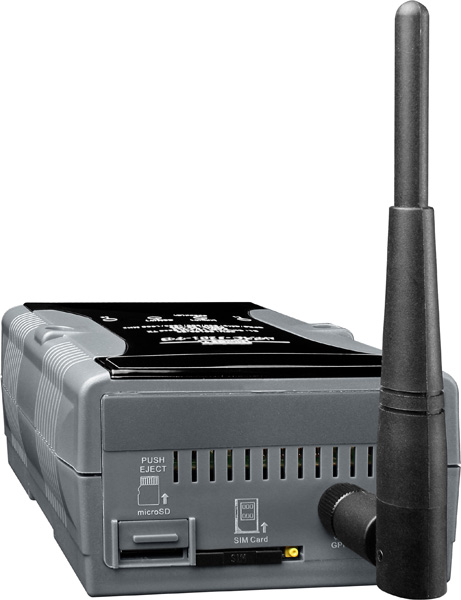

| Объем карты памяти | до 32 Гб |
| SRAM | 768 Kб |
| Flash-память | 512 Кб |
| CGI-команды | Отправить |
| Отправить | |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Канал дискретного вывода | ON, OFF, Pulse |
| Расписание | Старт, Стоп В пределах, Вне пределов Установка регуляных заданий |
| Регистратор данных | Старт, Стоп, Одноразовая запись Задание параметров записи данных, формата, операций поиска файлов |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Таймер | Старт, Reset Таймаут, Не Таймаут |
| Канал аналогового ввода | =, <, >, >=, <= |
| Канал дискретного ввода | ON, OFF, из ON в OFF, из OFF в ON, Переключить |
| SMS | Отправить SMS на заранее заданные мобильные номера |
| Внутренние регистры | Удерживание временных переменных и обмен данными по Modbus/TCP |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Правило конфигурации web-сайта | Доступ к Web-интерфейсу WISE для задания логических правил через браузер |
| Таймеры | Задержка / Отсчет |
| Монтаж | На DIN-рейку |
| Тип устройства | Модуль удаленного ввода/вывода |
