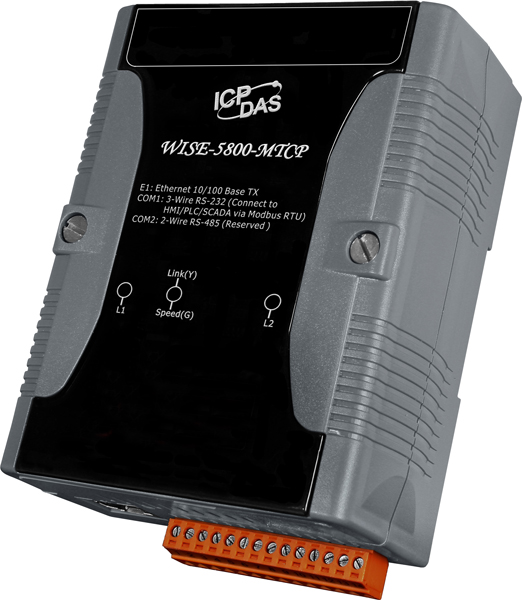

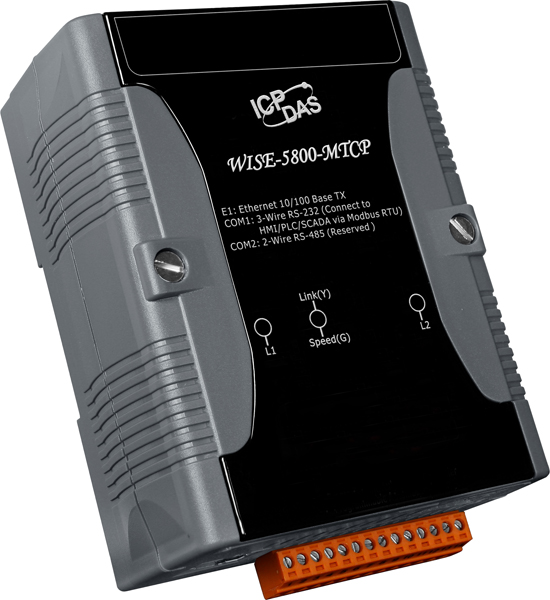

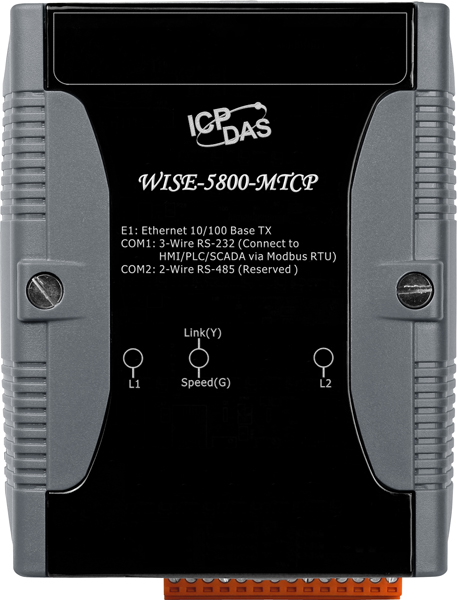

Модуль WISE-5800-MTCP от компании ICP DAS представляет собой программируемый контроллер IoT с web-интерфейсом, предназначенный для мониторинга и управления входами/выходами, а также для регистрации данных в реальном времени. Устройство оснащено 16-битным процессором, 768 Кб SRAM, 512 Кб Flash, 16 Кб EEPROM и 31 байтом NVRAM, что обеспечивает высокую производительность и надежность в промышленных приложениях.
Контроллер оснащен одним портом Ethernet 10/100 Base-TX (RJ-45) и двумя последовательными портами: RS-232 (COM 1) и RS-485 (COM 2). Порт RS-232 поддерживает скорость передачи до 115200 бод, а порт RS-485 автоматически настраивает скорость передачи до 115200 бод. Эти интерфейсы обеспечивают гибкость подключения к различным устройствам и системам.
Устройство поддерживает протоколы Modbus TCP и RTU, что позволяет интегрировать его в существующие SCADA-системы для мониторинга и управления каналами цифрового ввода/вывода и статусом устройства в реальном времени. Встроенный веб-сервер позволяет настраивать логические правила IF-THEN-ELSE, управлять таймерами, расписаниями и отправлять электронные письма, что упрощает процесс конфигурации и эксплуатации.
Модуль оснащен функцией регистратора данных с поддержкой карт памяти microSD объемом до 32 Гб, что позволяет записывать значения каналов ввода/вывода по событию или по расписанию. Записанные данные могут быть отправлены по электронной почте или через FTP-сервер для дальнейшего анализа и управления. Это особенно полезно для удаленного мониторинга и диагностики оборудования.
Контроллер WISE-5800-MTCP предназначен для использования в различных областях промышленной автоматизации, включая автоматизацию зданий, фабрик, машин, а также для удаленного обслуживания и диагностики оборудования. Его возможности расширяются за счет совместимости с модулями расширения XW-Boards, удаленными модулями ввода/вывода серии I-7000/M-7000 и устройствами Modbus RTU slave, что позволяет гибко адаптировать систему под конкретные требования.
Среди преимуществ устройства можно отметить:
- Поддержка широкого диапазона температур от -25 до +75°C, что обеспечивает надежную работу в различных климатических условиях.
- Возможность подключения резервного источника питания и защита от неверной полярности, повышающие надежность эксплуатации.
- Компактные габариты (91 x 123 x 52 мм) и монтаж на DIN-рейку, что упрощает установку в ограниченных пространствах.
Контроллер WISE-5800-MTCP является эффективным решением для интеграции в системы промышленной автоматизации, обеспечивая надежный мониторинг, управление и регистрацию данных в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 123 x 52 |
| Светодиодные индикаторы | Системные; Порт Ethernet |
| Потребление тока | 2 Вт |
| COM 1 | RS-232 (TxD, RxD, RTS, CTS, GND), без изоляции, 115200 бод макс. |
| Часы реального времени | Секунды, минуты. часы, дни недели, месяц, год |
| Процессор | 16-битный CPU |
| Сторожевой таймер | Есть (0.8 секунд) |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Шина расширения | Да |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| COM 2 | RS-485 (D2+, D2-), автоматическая настройка скорость, без изоляции, 115200 бод макс. (Зарезервирован) |
| Протокол | Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA |
| Объем карты памяти | 1 или 2 Гб |
| NVRAM | 31 байт |
| SRAM | 768 Kб |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| CGI-команды | Отправить |
| Отправить | |
| Внутренний регистр | Поменять значение =, <, >, >=, <= |
| Дискретный ввод (счетчик) | Reset =, >, <, >=, <=, Изменить |
| Канал аналогового вывода | Изменить значение |
| Канал дискретного вывода | ON, OFF, Pulse |
| Расписание | Старт, Стоп В пределах, Вне пределов Установка регуляных заданий |
| Регистратор данных | Старт, Стоп, Одноразовая запись Задание параметров записи данных, формата, операций поиска файлов |
| Скрипты | Выполнить Задание групп действий THEN/ELSE |
| Таймер | Старт, Reset Таймаут, Не Таймаут |
| Канал аналогового ввода | =, <, >, >=, <= |
| Канал дискретного ввода | ON, OFF, из ON в OFF, из OFF в ON, Переключить |
| Внутренние регистры | Удерживание временных переменных и обмен данными по Modbus/TCP |
| Логические правила IF-THEN-ELSE | 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE |
| Правило конфигурации web-сайта | Доступ к Web-интерфейсу WISE для задания логических правил через браузер |
| Таймеры | Задержка / Отсчет |
| Монтаж | На DIN-рейку |
| Тип устройства | Модуль удаленного ввода/вывода |
