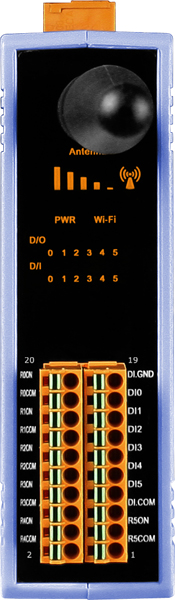

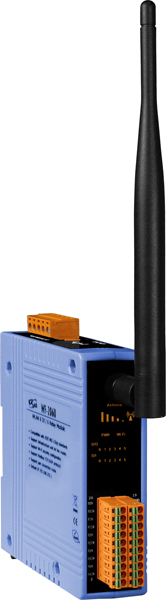

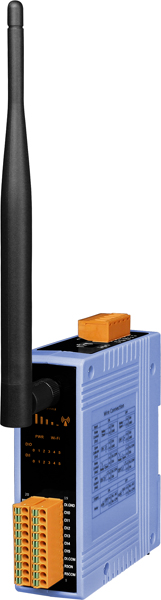

Модуль WF-2060 CR от компании ICP DAS представляет собой устройство ввода-вывода с поддержкой Wi-Fi, оснащённое шестью изолированными каналами дискретного ввода и шестью релейными выходами. Это решение предназначено для интеграции в системы автоматизации, требующие беспроводного обмена данными и управления.
**Ключевые технические особенности:**
- Беспроводная связь: поддержка стандартов IEEE 802.11b/g обеспечивает стабильное соединение на расстоянии до 50 метров (линия видимости).
- Дискретный ввод: 6 каналов с изоляцией 3750 В, поддерживающих сухие и влажные контакты. Максимальная частота входного сигнала — 10 кГц, разрешение счётчика — 32 бита.
- Релейный вывод: 6 каналов с нормально разомкнутыми контактами, способных переключать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле — 10 мс, время восстановления — 5 мс.
- Электропитание: рабочее напряжение 10–30 В постоянного тока, потребляемая мощность — 1,6 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, влажность от 10 до 90% без конденсации.
- Габариты и монтаж: размеры 30 x 106 x 120 мм, монтаж на DIN-рейку или настольный/настенный.
**Области применения и целевая аудитория:**
Модуль WF-2060 CR предназначен для использования в системах автоматизации, где требуется беспроводной сбор и передача данных с дискретных входов и управление исполнительными механизмами через релейные выходы. Это может включать в себя системы мониторинга и управления в промышленности, автоматизацию зданий, системы безопасности и другие области, где необходима интеграция беспроводных устройств ввода-вывода.
**Преимущества и совместимость:**
- Гибкость монтажа: возможность установки на DIN-рейку или настольный/настенный монтаж упрощает интеграцию в различные системы.
- Высокая изоляция: изоляция входных каналов 3750 В и релейных выходов 1000 МОм при 500 В постоянного тока обеспечивает защиту от электрических помех и повышает надёжность работы устройства.
- Совместимость с промышленными протоколами: поддержка Modbus TCP и Modbus UDP позволяет интегрировать модуль в существующие системы автоматизации, использующие эти протоколы.
- Надёжность: механическая износостойкость реле до 20 миллионов переключений и электрическая износостойкость до 100 000 переключений гарантируют долгосрочную эксплуатацию устройства.
Модуль WF-2060 CR от ICP DAS является надёжным и эффективным решением для интеграции беспроводных дискретных входов и релейных выходов в системы автоматизации, обеспечивая гибкость монтажа, высокую изоляцию и совместимость с промышленными протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 106 x 120 |
| Потребление тока | 1.6 Вт |
| Стандарты | IEEE 802.11b/g |
| Мощность радиопередатчика Wi-Fi, dBm | 8 |
| Чувствительность приемника Wi-Fi, dBm | -83 |
| Количество каналов релейного вывода | 6 |
| Количество каналов дискретного ввода | 6 |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение изоляции, В | 3750 |
| Сухой контакт | Логическая '1': замкнут на GND Логический '0': открыт |
| Влажный контакт | Логическая 1: +10 ~ +50 В Логический 0: +4 В макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Дальность передачи | 50 м (LOS) |
| Режимы работы беспроводной сети | Ad-Hoc, Infrastructure |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип антенны | Всенаправленная, 5 dBi |
| Максимальная частота входного сигнала | 10 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Количество каналов таймера/счётчика | 6 |
| Сопротивление изоляции | 1000 МОм @ 500 В пост. |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Время переключения реле | 10 мс |
| Время восстановления | 5 мс |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 100000 переключений |
| Электрическая прочность | Открытый контакт: 1 кВ пер. Между катушкой и контактами: 3 кВ пер. |
