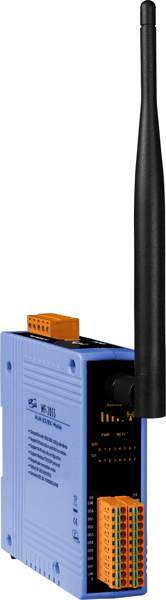

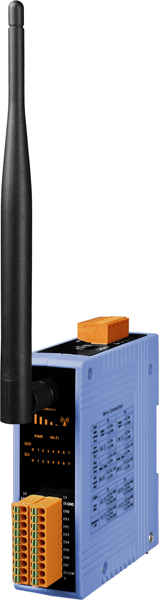

Модуль WF-2055 CR от компании ICP DAS представляет собой беспроводное устройство ввода-вывода, оснащённое 8 изолированными каналами дискретного ввода и 8 каналами дискретного вывода. Он обеспечивает интеграцию с промышленными системами через Wi-Fi, соответствуя стандарту IEEE 802.11b/g, и поддерживает протоколы Modbus TCP и UDP, что упрощает его внедрение в существующие SCADA-системы.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 8 каналов с изоляцией 3750 В, поддерживающие сухие и влажные контакты. Логический уровень '0' для сухого контакта достигается при замыкании на землю, а для влажного — при напряжении до 4 В. Логический уровень '1' для сухого контакта соответствует замыканию на GND, а для влажного — при напряжении от 10 до 50 В.
- Дискретный вывод: 8 каналов с открытым коллектором, обеспечивающие выходное напряжение от 3,5 до 50 В и максимальный ток нагрузки 700 мА на канал.
- Счётчик: 8 каналов с максимальной частотой входного сигнала 10 кГц, 32-битным разрешением и поддержкой таймеров/счётчиков.
- Беспроводная связь: Поддержка режимов Ad-Hoc и Infrastructure, а также защитных механизмов WEP, WPA и WPA2 для обеспечения безопасности передачи данных.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с потреблением 1,9 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, влажность от 10 до 90% без конденсации.
- Габариты: Компактные размеры 33 x 106 x 120 мм, монтаж на DIN-рейку.
Модуль WF-2055 CR предназначен для применения в различных областях промышленной автоматизации, включая системы мониторинга и управления, где требуется удалённый сбор и обработка данных с дискретных входов и выводов. Его возможности по беспроводной передаче данных и поддержка стандартных протоколов делают его удобным для интеграции в существующие системы управления.
Преимущества модуля включают:
- Гибкость подключения: Возможность беспроводного подключения к сети без необходимости прокладки дополнительных проводов.
- Высокая изоляция: Защита входных и выходных каналов от перенапряжений и помех, что повышает надёжность системы.
- Универсальность: Поддержка различных типов контактов и протоколов связи, что облегчает интеграцию с различным оборудованием.
- Компактность: Малые размеры и монтаж на DIN-рейку позволяют экономить пространство в распределительных щитах и шкафах управления.
Модуль WF-2055 CR от ICP DAS является надёжным решением для реализации беспроводных систем ввода-вывода в промышленной автоматизации, обеспечивая эффективную и безопасную передачу данных в различных условиях эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 106 x 120 |
| Потребление тока | 1.9 Вт |
| Стандарты | IEEE 802.11b/g |
| Мощность радиопередатчика Wi-Fi, dBm | 8 |
| Чувствительность приемника Wi-Fi, dBm | -83 |
| Количество каналов дискретного ввода | 8 |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение изоляции, В | 3750 |
| Сухой контакт | Логический '0': замкнут на землю Логическая '1': замкнут на GND |
| Влажный контакт | Логическая 1: +10 ~ +50 В Логический 0: +4 В макс. |
| Монтаж | На DIN-рейку |
| Сертификаты | CE/FCC, FCC ID |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Дальность передачи | 50 м (LOS) |
| Режимы работы беспроводной сети | Ad-Hoc, Infrastructure |
| Защита беспроводной сети | WEP WPA WPA2 |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Sink |
| Ток нагрузки | 700 мА на канал |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип антенны | Всенаправленная, 5 dBi |
| Максимальная частота входного сигнала | 10 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Количество каналов таймера/счётчика | 8 |
