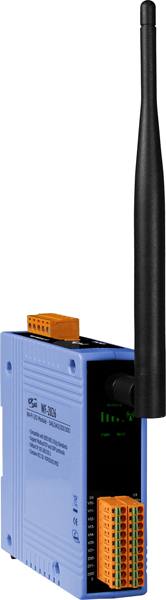

Модуль WF-2026 CR от компании ICP DAS представляет собой универсальное устройство для сбора и передачи данных, оснащённое пятью каналами аналогового ввода, двумя каналами аналогового вывода, двумя каналами дискретного ввода и тремя каналами дискретного вывода. Это решение идеально подходит для применения в системах автоматизации, мониторинга и управления в различных отраслях промышленности.
Ключевые технические особенности модуля WF-2026 CR включают:
- Аналоговый ввод: пять дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц. Поддерживаемые диапазоны входных сигналов по напряжению: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В; по току: ±20 мА, 0–20 мА, 4–20 мА.
- Аналоговый вывод: два канала с разрешением 12 бит, поддерживающие диапазоны выходных сигналов по напряжению: 0–5 В, 0–10 В, ±5 В, ±10 В; по току: 0–20 мА, 4–20 мА.
- Дискретный ввод: два канала с сухим контактом (Source), изолированные на 3750 В, с логическими уровнями: '1' — замкнут на GND, '0' — открыт.
- Дискретный вывод: три канала с открытым коллектором (Sink), изолированные на 3750 В, с возможностью нагрузки до 700 мА на канал и напряжением от 3,5 до 50 В.
- Беспроводная связь: поддержка Wi-Fi стандарта IEEE 802.11b/g с мощностью передатчика 8 дБм и чувствительностью приёмника -83 дБм, обеспечивающая дальность передачи до 50 метров (линия видимости).
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 2,2 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10 до 90% без конденсации.
- Габариты и монтаж: размеры 33 x 106 x 120 мм, монтаж на DIN-рейку.
- Сертификация: наличие сертификатов CE/FCC, FCC ID.
Модуль WF-2026 CR предназначен для использования в системах автоматизации, где требуется сбор и передача данных с различных датчиков и исполнительных механизмов. Он может быть интегрирован в системы мониторинга и управления технологическими процессами, а также в решения для удалённого контроля и управления оборудованием. Благодаря поддержке Wi-Fi, устройство обеспечивает гибкость в установке и снижает затраты на прокладку проводных соединений.
Преимущества модуля WF-2026 CR включают:
- Гибкость подключения: возможность подключения различных типов датчиков и исполнительных механизмов благодаря широкому диапазону поддерживаемых сигналов.
- Простота установки: монтаж на DIN-рейку и поддержка Wi-Fi позволяют быстро и удобно интегрировать устройство в существующие системы.
- Надёжность: изоляция входных и выходных каналов на 3750 В и защита от перенапряжений обеспечивают устойчивую работу в промышленных условиях.
- Энергоэффективность: низкое потребление энергии (2,2 Вт) способствует экономии ресурсов при длительной эксплуатации.
- Широкий диапазон рабочих температур: возможность эксплуатации в условиях от -25 до +75 °C расширяет области применения устройства.
Модуль WF-2026 CR совместим с различными промышленными протоколами, такими как Modbus TCP и Modbus UDP, что облегчает его интеграцию в существующие системы автоматизации. Его использование позволяет повысить эффективность мониторинга и управления технологическими процессами, обеспечивая надёжную и гибкую платформу для сбора и передачи данных в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 106 x 120 |
| Потребление тока | 2.2 Вт |
| Стандарты | IEEE 802.11b/g |
| Мощность радиопередатчика Wi-Fi, dBm | 8 |
| Чувствительность приемника Wi-Fi, dBm | -83 |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Количество каналов ЦАП | 2 |
| Количество каналов дискретного ввода | 2 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение изоляции, В | 3750 |
| Сухой контакт | Логическая '1': замкнут на GND Логический '0': открыт |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Сертификаты | CE/FCC, FCC ID |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Дальность передачи | 50 м (LOS) |
| Режимы работы беспроводной сети | Ad-Hoc Infrastructure |
| Защита | WEP, WPA и WPA2 |
| Тип каналов аналогового ввода | Дифференциальные |
| Частота дискретизации | 10 Гц |
| Входное сопротивление | По напряжению: 2 МОм По току: 140 Ом |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Точность АЦП | ±0.1% от полного диапазона |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±500 мВ ±150 В ±1 В ±150 мВ |
| Количество каналов АЦП | 5 |
| Разрешение АЦП, бит | 16 |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Защита от перенапряжения | 240 Vrms 60 В пост. |
| Количество каналов дискретного вывода | 3 |
| Тип каналов дискретного вывода | Sink |
| Ток нагрузки | 700 мА на канал |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Установка значения при подаче питания | Есть, настраивается программно |
| Установка безопасного значения | Есть, настраивается программно |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода Модуль аналогового вывода |
| Тип антенны | Всенаправленная, 5 dBi |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Разрешение ЦАП | 12 бит |
| Точность ЦАП | ±0.1% |
| Разрешение ЦАП, бит | 12 |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
