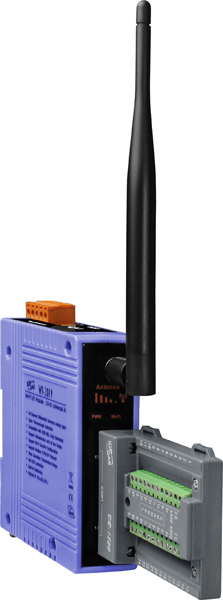

Модуль WF-2019/S CR от компании ICP DAS представляет собой 10-канальный универсальный аналоговый входной модуль с поддержкой Wi-Fi, предназначенный для интеграции в системы автоматизации и мониторинга. В комплект поставки входит плата расширения DB-1820, расширяющая функциональность устройства.
Устройство оснащено 10 дифференциальными каналами аналогового ввода с 16-битным разрешением и частотой дискретизации 10 Гц. Каждый канал поддерживает различные диапазоны входных сигналов по напряжению: ±1 В, ±10 В, ±100 мВ, ±15 мВ, ±2,5 В, ±5 В, ±50 мВ и ±500 мВ, а также по току: ±20 мА (требуется внешний резистор 125 Ом). Также поддерживаются термопары типов J, K, T, E, R, S, B, N и C с функцией автоматической компенсации температуры холодного спая для каждого канала. Точность АЦП составляет ±0,1% от полного диапазона, что обеспечивает высокую достоверность измерений.
Для беспроводной передачи данных используется стандарт IEEE 802.11b/g, обеспечивая дальность передачи до 50 метров в прямой видимости. Мощность радиопередатчика Wi-Fi составляет 8 dBm, а чувствительность приемника — -83 dBm. Устройство поддерживает режимы работы Ad-Hoc и Infrastructure, а также протоколы Modbus/TCP и UDP, что облегчает интеграцию в существующие системы автоматизации. Для обеспечения безопасности передачи данных предусмотрены методы шифрования WEP, WPA и WPA2.
Модуль функционирует при рабочем напряжении от 10 до 30 В постоянного тока и потребляет 2,2 Вт. Рабочая температура устройства составляет от -25 до +75°C, а температура хранения — от -30 до +80°C. Корпус выполнен из пластика, а монтаж осуществляется на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
Модуль WF-2019/S CR предназначен для использования в различных областях промышленности, включая системы мониторинга и управления технологическими процессами, системы сбора данных с датчиков, а также в приложениях, требующих беспроводной передачи аналоговых сигналов. Его универсальность и гибкость настройки делают его подходящим для интеграции в разнообразные системы автоматизации и контроля.
Преимущества использования модуля WF-2019/S CR включают:
- Поддержка широкого диапазона входных сигналов по напряжению и току, включая термопары различных типов.
- Высокая точность измерений с 16-битным разрешением и ±0,1% точностью АЦП.
- Беспроводная передача данных с использованием стандарта IEEE 802.11b/g и поддержка различных протоколов связи.
- Гибкость настройки каналов и режимов работы, включая индивидуальную настройку каналов и выбор режима работы беспроводной сети.
- Простой монтаж на DIN-рейку и надежная эксплуатация в широком диапазоне температур и условий окружающей среды.
Модуль WF-2019/S CR обеспечивает надежную и гибкую интеграцию аналоговых входных сигналов в системы автоматизации, предлагая высокую точность измерений и удобство эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 95 x 120 |
| Потребление тока | 2.2 Вт |
| Стандарты | IEEE 802.11b/g |
| Мощность радиопередатчика Wi-Fi, dBm | 8 |
| Чувствительность приемника Wi-Fi, dBm | -83 |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Дальность передачи | 50 м (LOS) |
| Режимы работы беспроводной сети | Ad-Hoc Infrastructure |
| Защита | WEP, WPA и WPA2 |
| Напряжение изоляции, В | 3000 |
| Частота дискретизации | 10 Гц |
| Входное сопротивление | По току: 125 Ом По напряжению: >400 кОм |
| Диапазон входных сигналов по току | ±20 мА Требуется внешний резистор 125 Ом |
| Точность АЦП | ±0.1% от полного диапазона |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Количество каналов АЦП | 10 |
| Разрешение АЦП, бит | 16 |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Тип устройства | Модуль аналогового ввода |
| Тип антенны | Всенаправленная, 5 dBi |
