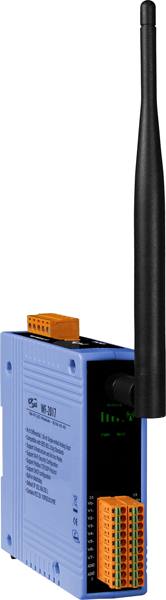

Модуль WF-2017 CR от компании ICP DAS представляет собой устройство для удаленного аналогового ввода с беспроводным интерфейсом Wi-Fi. Он оснащен 8 дифференциальными каналами аналогового ввода или 16 каналами с общим проводом, что обеспечивает гибкость в подключении различных датчиков и устройств. Модуль поддерживает измерение как напряжения, так и тока, что расширяет его область применения в промышленной автоматизации.
Ключевые технические особенности модуля WF-2017 CR включают:
- Беспроводная связь: поддержка стандартов IEEE 802.11b/g, обеспечивающая надежную передачу данных на расстоянии до 50 метров (при прямой видимости).
- Безопасность передачи данных: поддержка протоколов шифрования WEP, WPA и WPA2, что гарантирует защиту от несанкционированного доступа.
- Гибкость входных сигналов: возможность выбора диапазона входных сигналов по току (±20 мА, 0–20 мА, 4–20 мА) и напряжению (±150 мВ, ±5 В, ±10 В, ±500 мВ, ±1 В) с помощью джампера.
- Высокая точность измерений: разрешение АЦП 16 бит и точность ±0,1% от полного диапазона, что обеспечивает достоверность получаемых данных.
- Широкий диапазон рабочих температур: от –25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
- Низкое потребление энергии: потребление тока 2,2 Вт, что способствует экономии энергии при длительной эксплуатации.
- Удобство монтажа: компактные габариты (33 x 106 x 120 мм) и возможность монтажа на DIN-рейку облегчают интеграцию модуля в существующие системы.
Модуль WF-2017 CR предназначен для использования в системах автоматизации, где требуется удаленный сбор данных с аналоговых датчиков. Он идеально подходит для мониторинга и управления технологическими процессами в таких отраслях, как энергетика, нефтехимия, водоснабжение и водоотведение, а также в системах управления зданием. Благодаря поддержке протоколов Modbus TCP и UDP, модуль легко интегрируется с различными SCADA-системами, обеспечивая гибкость в построении архитектуры системы.
Преимущества модуля WF-2017 CR включают:
- Гибкость подключения: возможность выбора между дифференциальными и ассиметричными входами для подключения различных типов датчиков.
- Надежность передачи данных: использование стандарта IEEE 802.11b/g и поддержка современных протоколов безопасности обеспечивают стабильную и защищенную связь.
- Простота установки: компактные размеры и монтаж на DIN-рейку упрощают процесс установки и интеграции в существующие системы.
- Экономичность: низкое потребление энергии и широкий диапазон рабочих температур способствуют снижению эксплуатационных расходов и повышению надежности системы.
Модуль WF-2017 CR от ICP DAS является надежным и эффективным решением для удаленного сбора аналоговых данных в промышленных системах автоматизации, обеспечивая высокую точность измерений, гибкость подключения и простоту интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 106 x 120 |
| Потребление тока | 2.2 Вт |
| Стандарты | IEEE 802.11b/g |
| Мощность радиопередатчика Wi-Fi, dBm | 8 |
| Чувствительность приемника Wi-Fi, dBm | -83 |
| Температурный дрейф нуля | ±20 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Сертификаты | CE/FCC, FCC ID |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Дальность передачи | 50 м (LOS) |
| Режимы работы беспроводной сети | Ad-Hoc Infrastructure |
| Защита | WEP, WPA и WPA2 |
| Тип каналов аналогового ввода | 16 потенциальных или 8 дифференциальных |
| Частота дискретизации | 10 Гц |
| Входное сопротивление | Дифференциальное подключение: >2 МОм Ассиметричное подключение: >1 Мом |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Точность АЦП | ±0.1% от полного диапазона |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 8/16 |
| Разрешение АЦП, бит | 16 |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Защита от перенапряжения | Дифференциальное подключение: 240 В, ассиметричное подключение: 150 В |
| Тип устройства | Модуль аналогового ввода |
