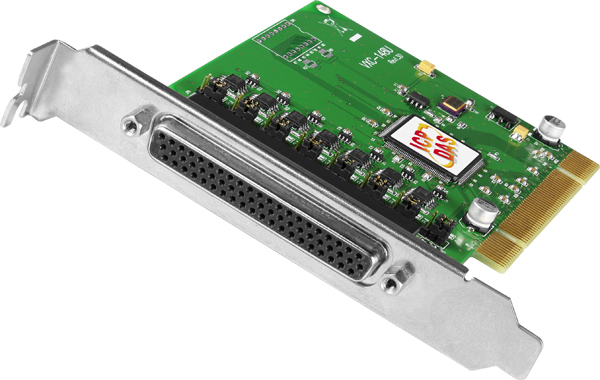

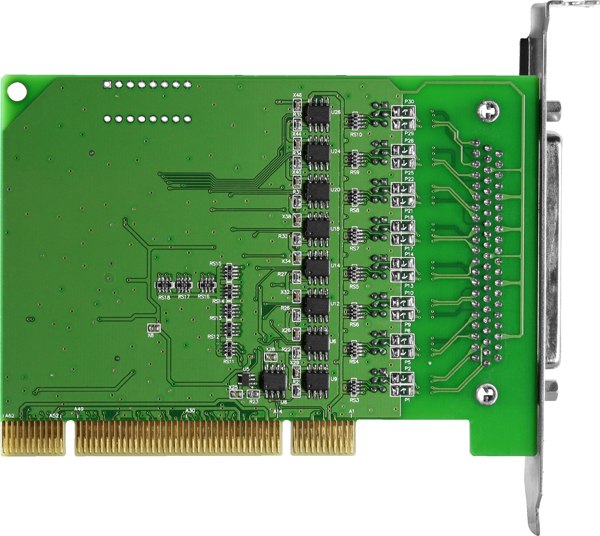

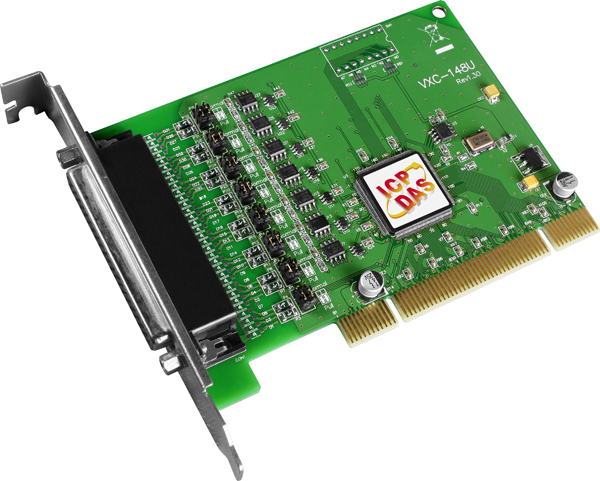

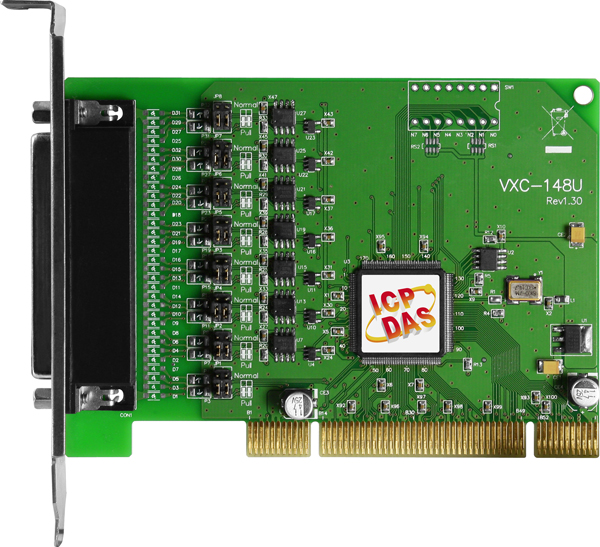

Плата VXC-148U/D2 CR от ICP DAS представляет собой универсальную PCI-карту, оснащенную восемью последовательными портами RS-422/485. Это решение предназначено для интеграции в компьютеры с шиной Universal PCI, обеспечивая надежную и высокоскоростную связь для промышленных приложений.
Ключевые технические особенности устройства включают:
- Поддержка шины Universal PCI: совместимость с 3,3 В/5 В PCI-шиной, обеспечивая гибкость при установке в различные системы.
- Восемь портов RS-422/485: каждый порт оснащен 256-байтным аппаратным FIFO-буфером, поддерживает скорость передачи данных до 115200 бит/с и обеспечивает полудуплексную связь.
- Автоматический выбор номера COM-порта: драйверы автоматически назначают доступный номер порта, упрощая процесс установки и настройки.
- Конструкция короткой карты: компактные габариты 119,0 x 85,4 мм позволяют эффективно использовать пространство внутри корпуса компьютера.
- Соблюдение стандартов RoHS: отсутствие галогенов и соответствие экологическим требованиям гарантируют безопасность эксплуатации.
Устройство предназначено для применения в различных сферах, включая:
- Промышленное оборудование: интеграция с машинами и автоматизированными системами для обмена данными.
- Системы автоматизации зданий: управление и мониторинг различных устройств через последовательные порты.
- Лабораторное оборудование: подключение приборов и сенсоров для сбора и анализа данных.
- Индустриальные коммуникации: обеспечение надежной связи между различными компонентами системы.
Преимущества VXC-148U/D2 CR включают:
- Гибкость установки: поддержка различных стандартов PCI обеспечивает совместимость с широким спектром компьютеров.
- Высокая скорость передачи данных: возможность работы на скорости до 115200 бит/с удовлетворяет требованиям большинства промышленных приложений.
- Надежность: использование качественных компонентов и соблюдение экологических стандартов гарантируют долгосрочную эксплуатацию устройства.

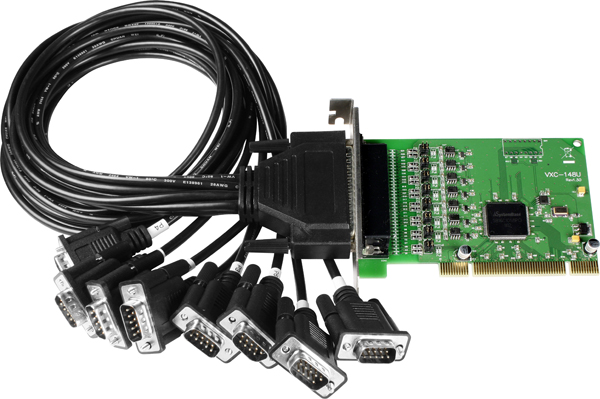

Для подключения устройства рекомендуется использовать кабель CA-9-6210, обеспечивающий надежное соединение между портами платы и внешними устройствами. Важно отметить, что VXC-148U/D2 CR является устаревшей моделью, и ее производство прекращено. В качестве альтернативы предлагается модель PCIe-S148, которая обеспечивает аналогичные функции с улучшенной производительностью и совместимостью с современными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 119.0 x 85.4 |
| Потребление тока | 120 мА @ 5 В |
| Буфер данных FIFO, байт | 256 |
| Количество портов RS-422/485 | 8 |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | 16C950 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND |
| Резистор в цепи смещения | Есть |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Разъем для подключения к устройству | DB62 'мама' |
| Количество последовательных портов | 8 |
| Тип последовательных портов | RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | VXC серия |
