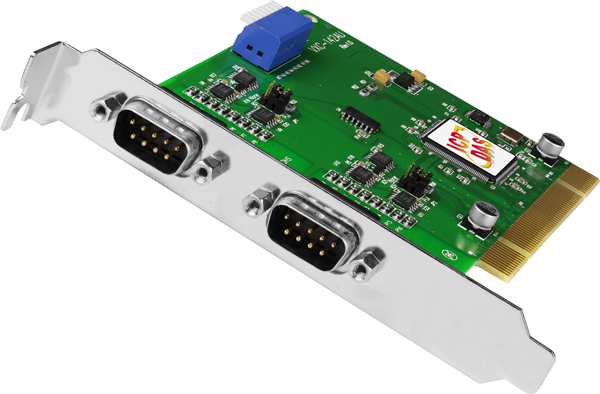

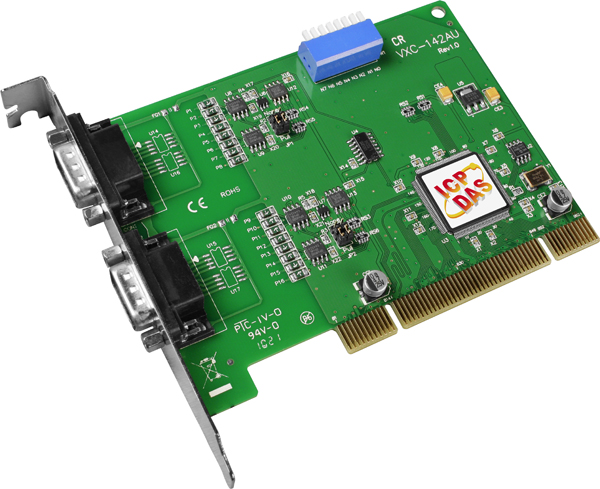

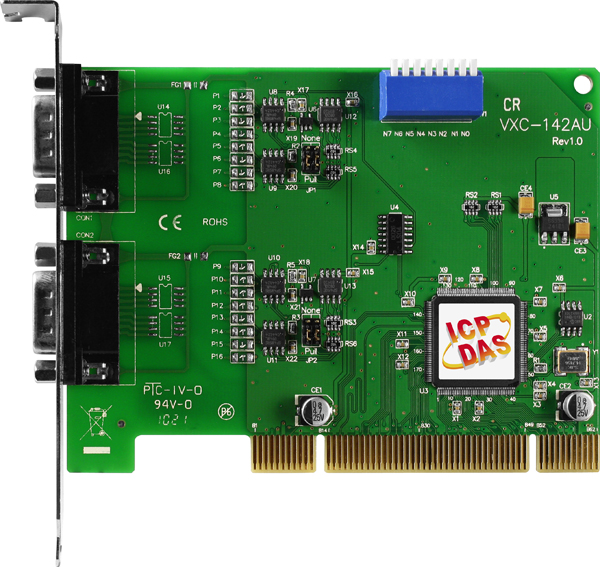

Плата VXC-142AU CR Universal PCI Bus от ICP DAS предназначена для расширения возможностей компьютера в области последовательной передачи данных. Она оснащена двумя портами RS-422/485, что обеспечивает гибкость в выборе режима связи: полудуплексный (RS-485) или полный дуплекс (RS-422). Максимальная скорость передачи данных достигает 115200 бит/с, что соответствует требованиям большинства промышленных приложений.
Ключевыми техническими особенностями платы являются:
- Поддержка шины Universal PCI — совместимость с PCI и PCI-X интерфейсами.
- Буферизация данных — 128-байтный аппаратный FIFO-буфер для каждого порта и до 128 КБ программного FIFO-буфера под Windows, что повышает эффективность передачи больших объемов данных.
- Гальваническая развязка — изоляция данных на уровне 2500 В для защиты от электромагнитных помех и предотвращения повреждений оборудования.
- Защита от электростатических разрядов (ESD) — защита до ±4 кВ для повышения надежности работы в промышленных условиях.
- Компактные размеры — габариты 134 x 90 x 22 мм, что облегчает установку в ограниченных пространствах.
- Низкое потребление энергии — 100 мА при 5 В, что минимизирует нагрузку на систему питания компьютера.
Плата VXC-142AU CR предназначена для использования в промышленных автоматизированных системах, где требуется надежная и быстрая передача данных. Она идеально подходит для интеграции в системы управления оборудованием, мониторинга и сбора данных, а также в устройствах, требующих последовательной связи. Совместимость с операционными системами Windows и Linux обеспечивает гибкость при выборе программного обеспечения для взаимодействия с устройством.
Преимущества платы VXC-142AU CR включают:
- Гибкость в настройке — возможность выбора режима работы порта (RS-422 или RS-485) в зависимости от требований приложения.
- Высокая скорость передачи — поддержка скорости до 115200 бит/с, что соответствует современным стандартам передачи данных.
- Надежность — гальваническая развязка и защита от ESD обеспечивают устойчивую работу в сложных промышленных условиях.
- Универсальность — поддержка различных операционных систем и совместимость с PCI/PCI-X шинами делают плату подходящей для широкого спектра приложений.
При интеграции платы VXC-142AU CR в существующие системы необходимо учитывать совместимость с используемым оборудованием и программным обеспечением. Рекомендуется ознакомиться с технической документацией и руководствами пользователя для обеспечения корректной установки и настройки устройства.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 134 x 90 x 22 |
| Потребление тока | 100 мА @ 5 В |
| Буфер данных FIFO, байт | 128 |
| Количество портов RS-422/485 | 2 |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая температура, °C | 0 ~ +60 |
| Четность | нет, чет, нечет, 0, 1 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 1.5, 2 |
| Контроллер последовательного интерфейса | 16C950 |
| Передаваемые сигналы | Интерфейсы RS-422 и RS-485 не могут использоваться одновременно RS-485 (2-проводный): Data+, Data-, GND RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS- |
| Резистор в цепи смещения | Есть |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Количество последовательных портов | 2 |
| Тип последовательных портов | RS-422 RS-485 |
| Тип устройства | Плата |
| Серия устройства | VXC серия |
