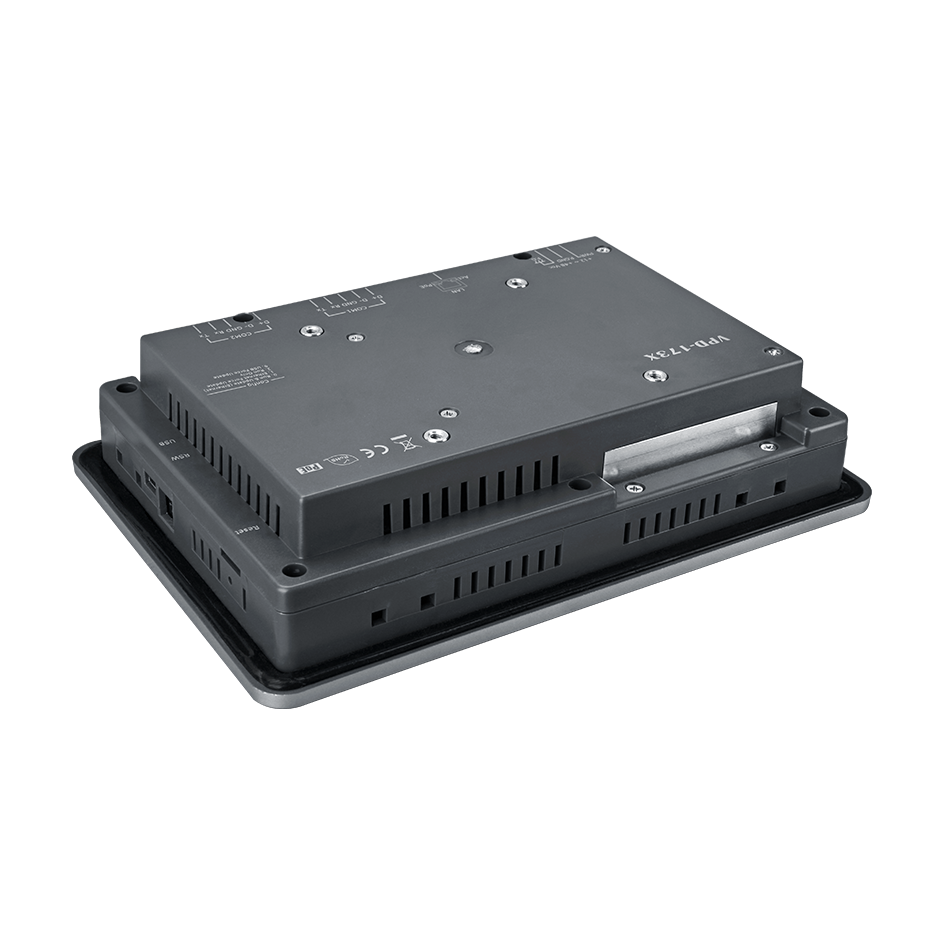

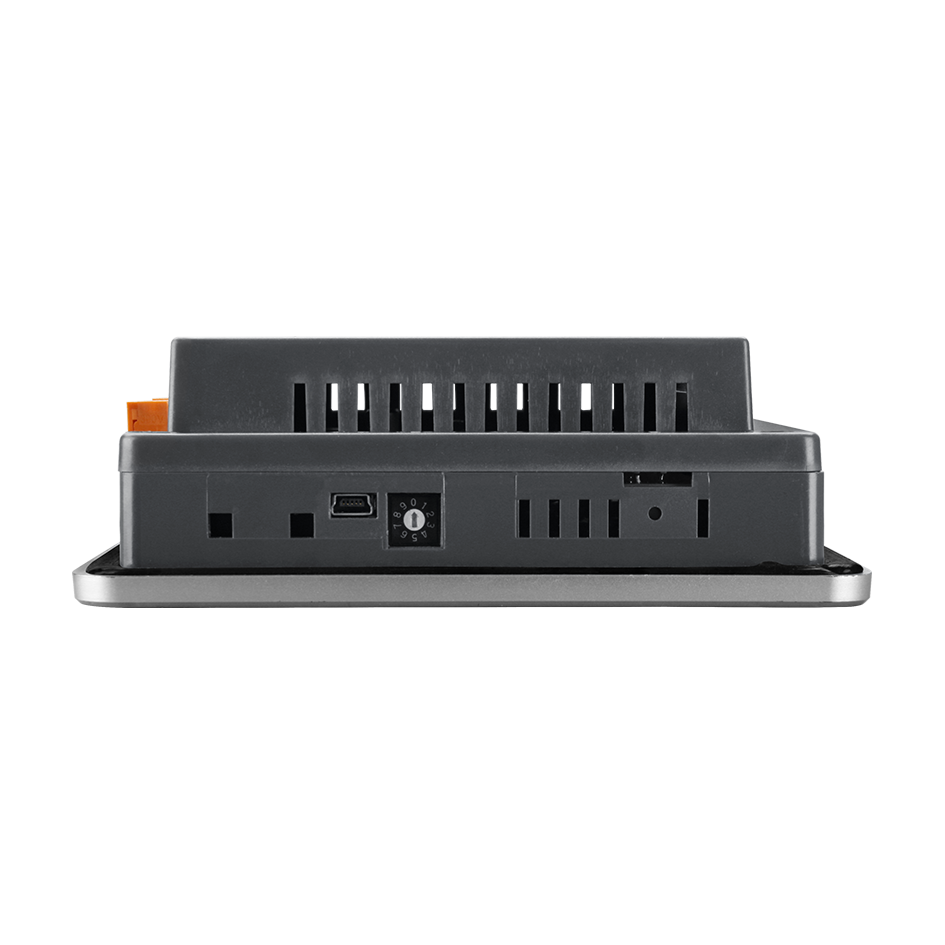

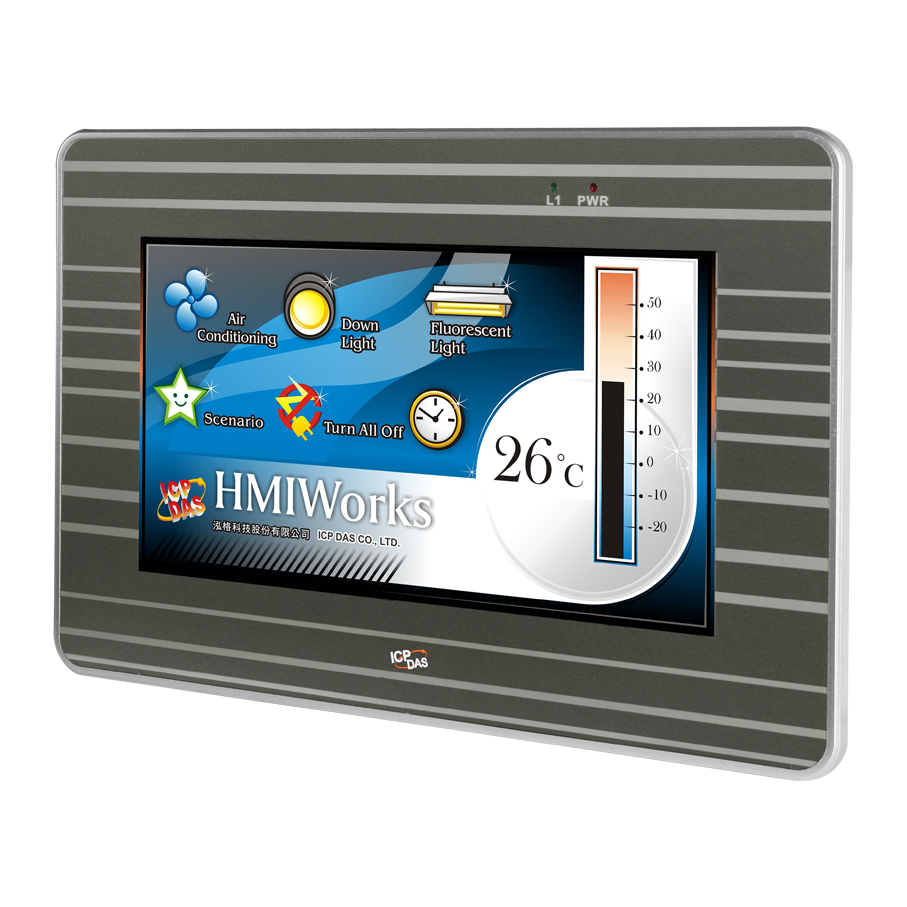

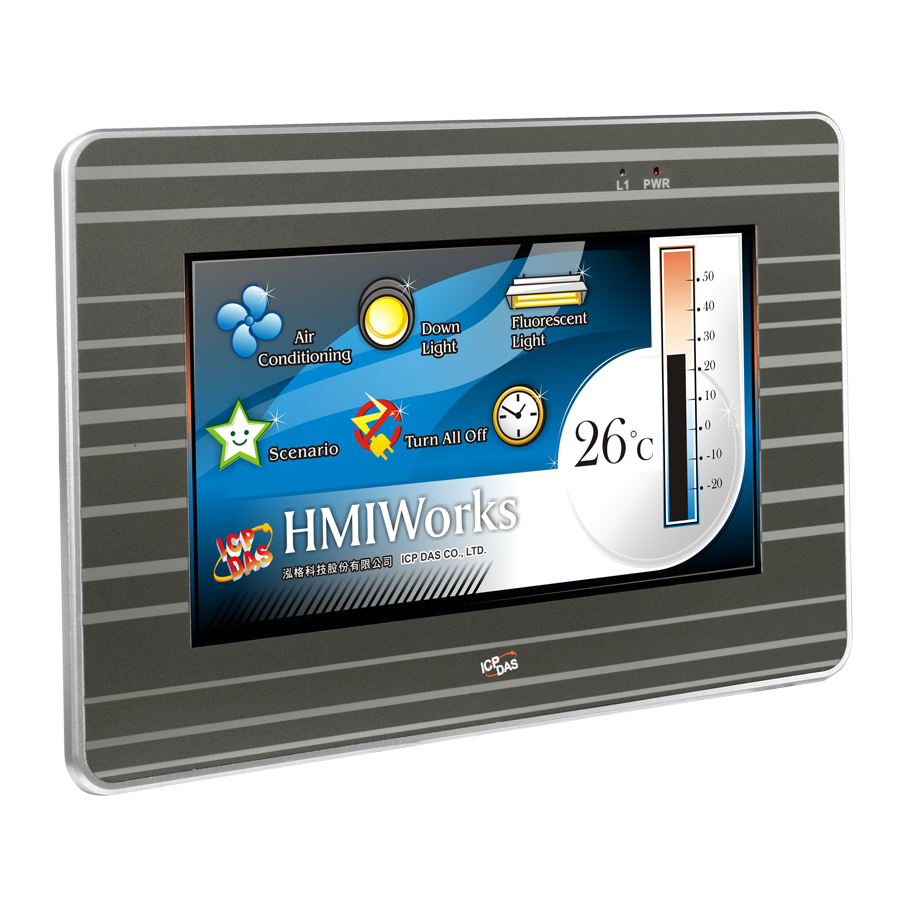

Панель оператора VPD-173X от ICP DAS представляет собой 7-дюймовое устройство HMI с сенсорным экраном, предназначенное для интеграции в системы автоматизации и управления. Оснащенная двумя портами RS-232/RS-485, портом Ethernet и поддержкой PoE, она обеспечивает гибкость подключения и надежную работу в промышленных условиях.
Ключевые технические особенности VPD-173X включают:
- Процессор: 32-битный RISC, обеспечивающий эффективную обработку данных.
- Память: 16 МБ SDRAM и 16 МБ Flash для хранения программ и данных.

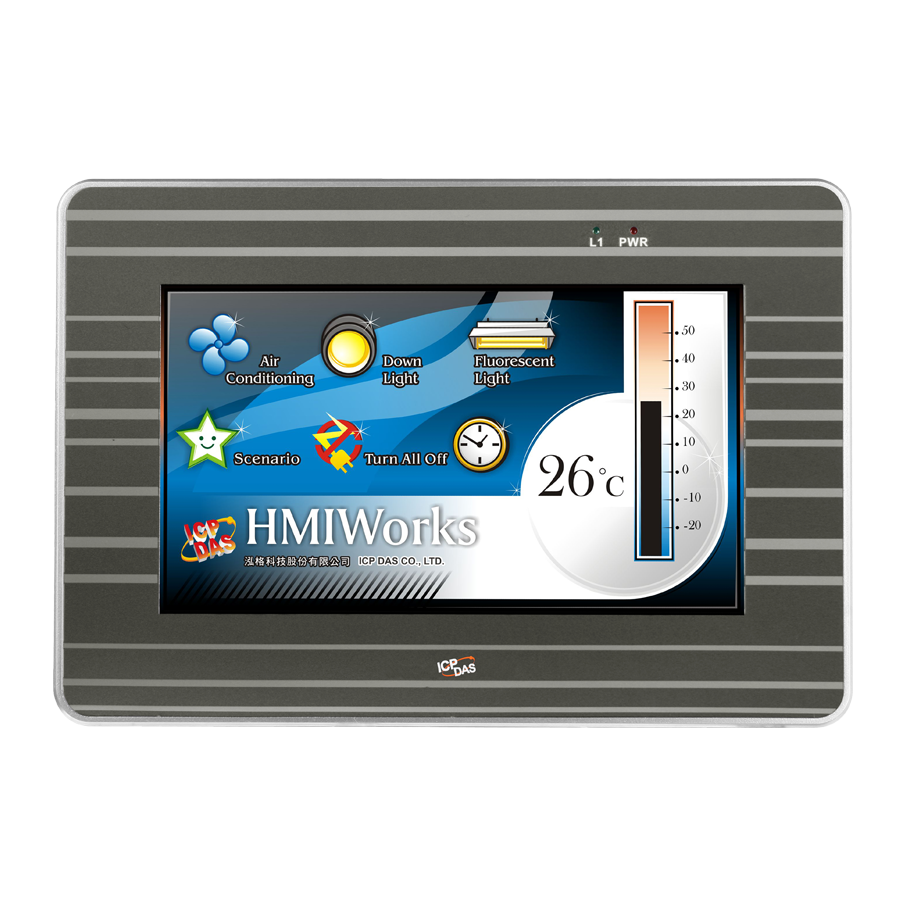

- Дисплей: 7-дюймовый TFT LCD с разрешением 800 x 480 пикселей и яркостью 400 кд/м², обеспечивающий четкое отображение информации.
- Сенсорный экран: 4-проводной резистивный, поддерживающий 65 535 цветов для точного ввода данных.

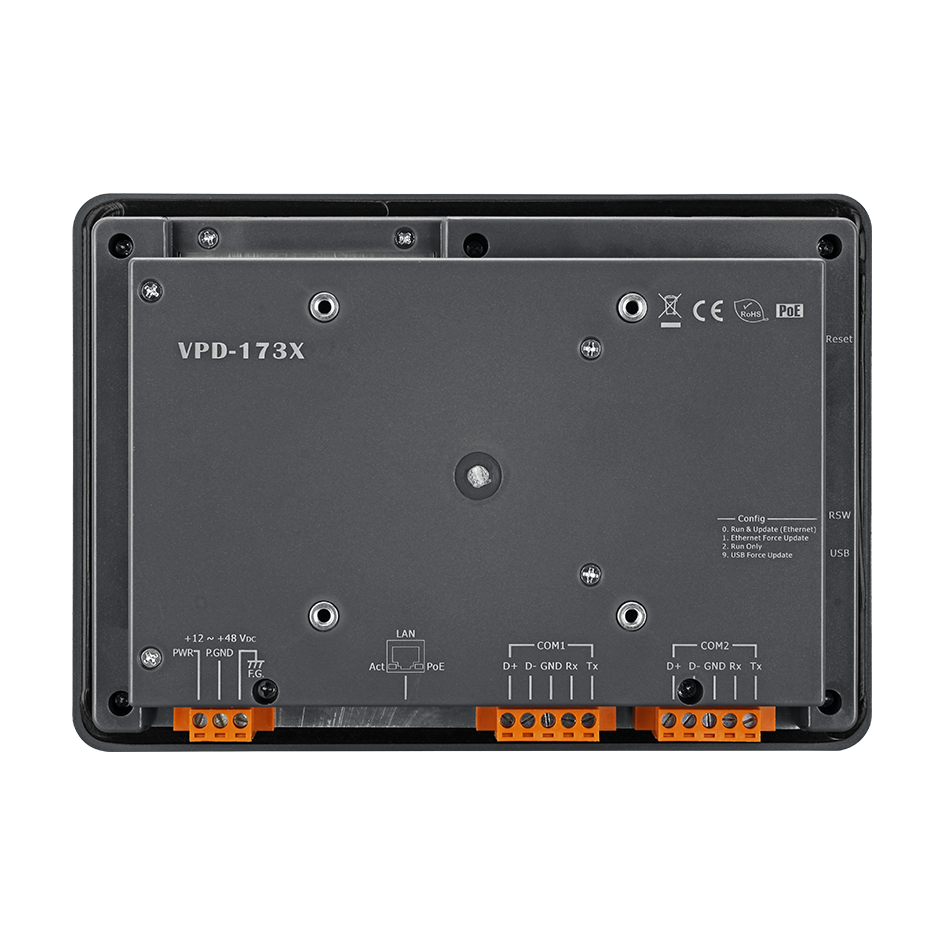

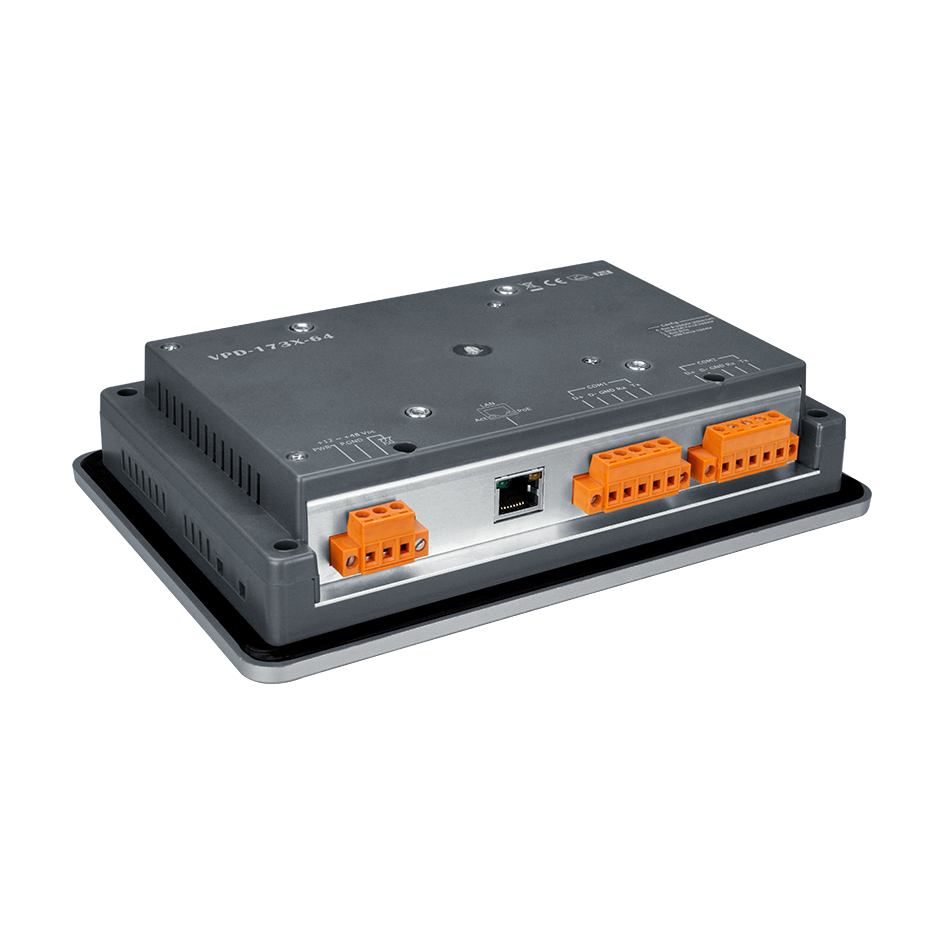

- Порты ввода-вывода: два порта RS-232/RS-485 с гальванической развязкой 2,5 кВ, один порт Ethernet 10/100 Base-T(X) (RJ45), один USB 1.1 Client (только для обновления прошивки).
- Питание: поддержка PoE (IEEE 802.3af, Class1) и входное напряжение 12–48 В DC, с потреблением 3,6 Вт.
- Защита: передняя панель соответствует стандарту NEMA4/IP65, обеспечивая защиту от пыли и влаги.
- Условия эксплуатации: рабочая температура от -10 до +60°C, влажность 10–90% без конденсации.
- Размеры: 217 x 153 x 33 мм, монтаж на DIN-рейку.
VPD-173X предназначена для использования в различных областях промышленной автоматизации, включая управление технологическими процессами, мониторинг оборудования и сбор данных. Ее возможности по подключению и расширению делают ее подходящей для интеграции в системы SCADA, PLC и другие автоматизированные системы управления.
Преимущества VPD-173X включают:
- Гибкость подключения: наличие нескольких портов позволяет интегрировать панель в различные системы и устройства.
- Надежность: защита от пыли и влаги обеспечивает стабильную работу в сложных промышленных условиях.
- Поддержка расширений: возможность подключения плат расширения XV для увеличения функциональности.
- Программное обеспечение: бесплатная среда разработки HMIWorks поддерживает программирование на языке C/C++ и лестничной диаграмме, упрощая процесс создания пользовательских интерфейсов.
Совместимость с промышленными протоколами Modbus TCP и RTU, а также поддержка DCON позволяют интегрировать VPD-173X с широким спектром устройств и систем, обеспечивая эффективное взаимодействие и управление. Это делает панель оператора ICP DAS VPD-173X надежным и универсальным решением для промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 217 x 153 x 33 |
| Потребление тока | 3.6 Вт |
| Количество портов RS-232/485 | 2 |
| Количество USB-портов | 1 |
| Тип матрицы | TFT |
| Разрешение экрана | 800 x 480 |
| Диагональ экрана | 7' |
| Продолжительность работы лампы подсветки, час | 20000 часов |
| Яркость экрана | 400 кд/кв.м |
| Сенсорное управление | 4-проводное, резистивное |
| Цветность | 65535 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Тип устройства | Панель оператора |
| Часы реального времени | Есть |
| Процессор | RISC 32 бита |
| Монтаж | На DIN-рейку |
| Температура хранения, °C | -20 ~ +70 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -10 ~ +60 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Изоляция последовательной линии | 2.5 кВ |
| Защита лицевой панели | NEMA4 / IP65 |
| Стандарт USB | USB 1.1 Client (только для обновления прошивки) |
| Расширения памяти | 16 Мб SDRAM/16 Мб Flash |
