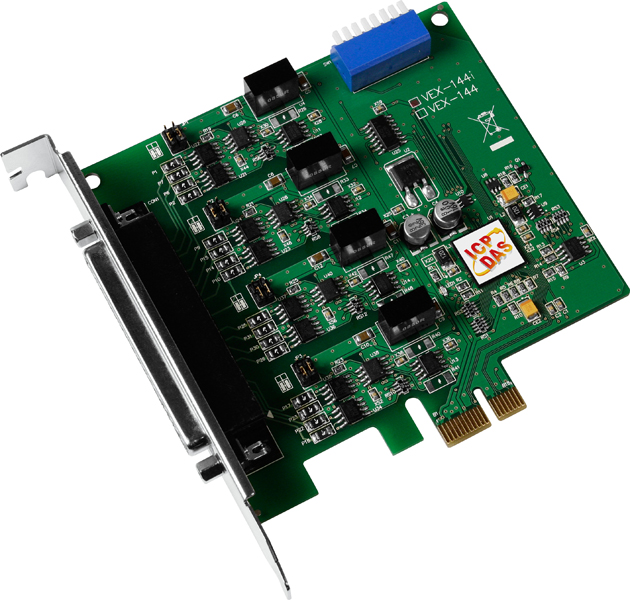

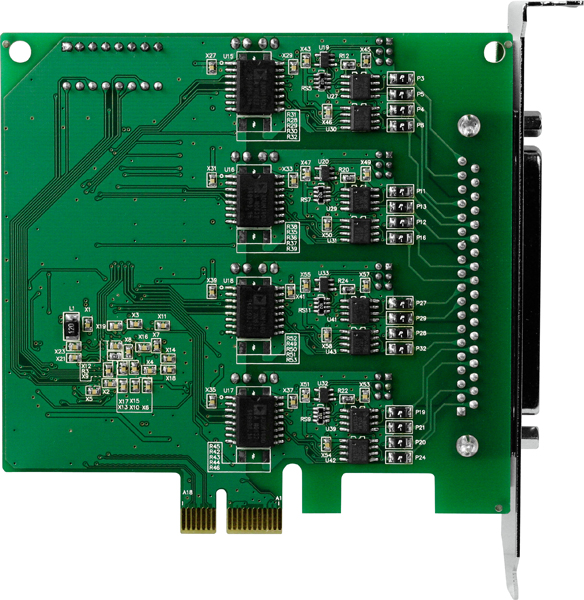

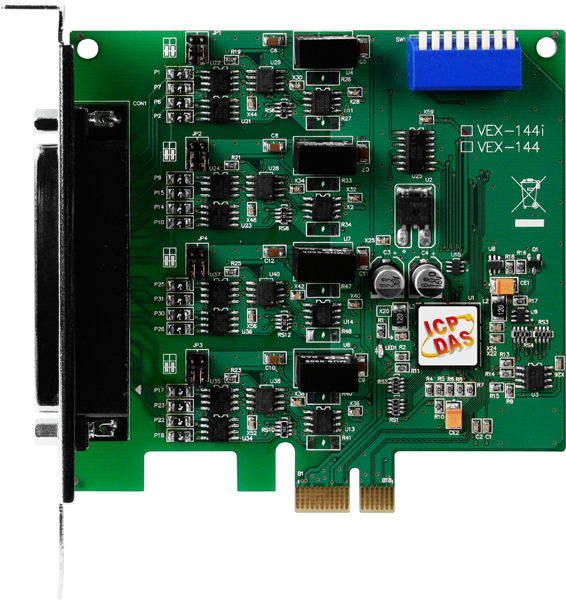

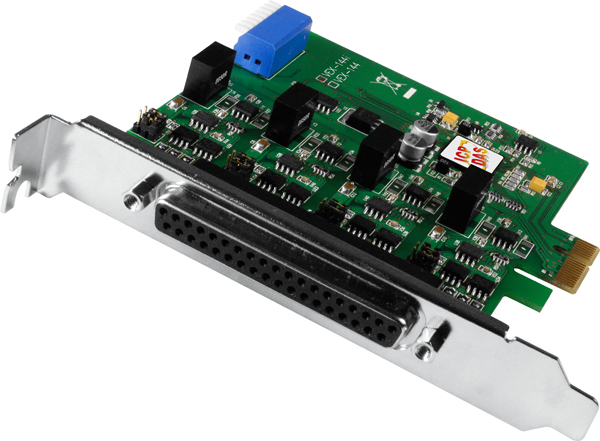

Плата VEX-144i CR от ICP DAS представляет собой высокопроизводительное решение для интеграции четырёх изолированных последовательных портов RS-422/485 в системы с интерфейсом PCI Express. Это устройство предназначено для обеспечения надёжной и эффективной передачи данных в промышленных приложениях, где требуется высокая скорость и защита от электромагнитных помех.
Ключевые технические особенности VEX-144i CR включают:
- Четыре порта RS-422/485: каждый порт может быть настроен на работу в режиме RS-422 (полудуплекс) или RS-485 (полудуплекс), обеспечивая гибкость в выборе конфигурации передачи данных.
- Скорость передачи данных до 921 600 бит/с: поддержка широкого диапазона скоростей передачи данных позволяет адаптировать устройство под различные требования приложений.
- Буфер FIFO объёмом 256 байт: наличие аппаратного буфера повышает эффективность передачи данных, снижая нагрузку на процессор и обеспечивая стабильную работу при высоких скоростях.
- Изоляция 2500 ВDC: электрическая изоляция последовательных портов защищает систему от перенапряжений и помех, повышая надёжность работы в сложных промышленных условиях.
- Защита от электростатического разряда (ESD) до ±4 кВ: дополнительная защита от ESD предотвращает повреждение компонентов платы при воздействии статического электричества.
- Компактные габариты: размеры 114 x 101 x 22 мм позволяют устанавливать плату в ограниченные пространства, экономя место в корпусе компьютера.
Области применения VEX-144i CR включают:
- Промышленное оборудование: интеграция в системы управления машинами и автоматизации для обеспечения надёжной передачи данных между устройствами.
- Системы автоматизации зданий: использование в системах управления освещением, отоплением и вентиляцией для эффективного обмена данными между компонентами.
- Лабораторное оборудование: подключение приборов и сенсоров, требующих последовательной передачи данных, к центральным вычислительным системам.
- Сетевые коммуникации: создание и расширение сетей RS-422/485 для передачи данных на большие расстояния с высокой скоростью.
Преимущества VEX-144i CR:
- Высокая скорость передачи данных: поддержка скоростей до 921 600 бит/с обеспечивает быструю и эффективную передачу больших объёмов информации.
- Гибкость конфигурации портов: возможность выбора между режимами RS-422 и RS-485 позволяет адаптировать устройство под конкретные требования системы.
- Надёжность и защита: изоляция и защита от ESD повышают устойчивость устройства к внешним воздействиям и продлевают срок службы оборудования.
- Компактность: небольшие размеры упрощают установку в ограниченных пространствах, сохраняя при этом высокую производительность.
VEX-144i CR совместим с компьютерами, оснащёнными слотами PCI Express x1, и поддерживает операционные системы Windows и Linux. Для подключения к устройствам используется разъём DB-37 'мама', что обеспечивает удобство монтажа и подключения. Важно отметить, что интерфейсы RS-422 и RS-485 не могут использоваться одновременно, что следует учитывать при проектировании системы.
Плата VEX-144i CR является надёжным и эффективным решением для интеграции последовательных портов в промышленные системы, обеспечивая высокую скорость передачи данных, гибкость конфигурации и защиту от внешних помех.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 114 x 101 x 22 |
| Буфер данных FIFO, байт | 128 |
| Количество портов RS-422/485 | 4 |
| Монтаж | В компьютер |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Контроллер последовательного интерфейса | 16C550C |
| Передаваемые сигналы | Интерфейсы RS-422 и RS-485 не могут использоваться одновременно RS-485 (2-проводный): Data+, Data-, GND RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND |
| Разъем для подключения к устройству | DB37 'мама' |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Изоляция последовательных портов | Есть |
| Количество последовательных портов | 4 |
| Тип последовательных портов | RS-422 RS-485 |
| Серия устройства | VEX серия |
