Артикул:
USB-2068-18
Характеристики
Полное наименование:
—

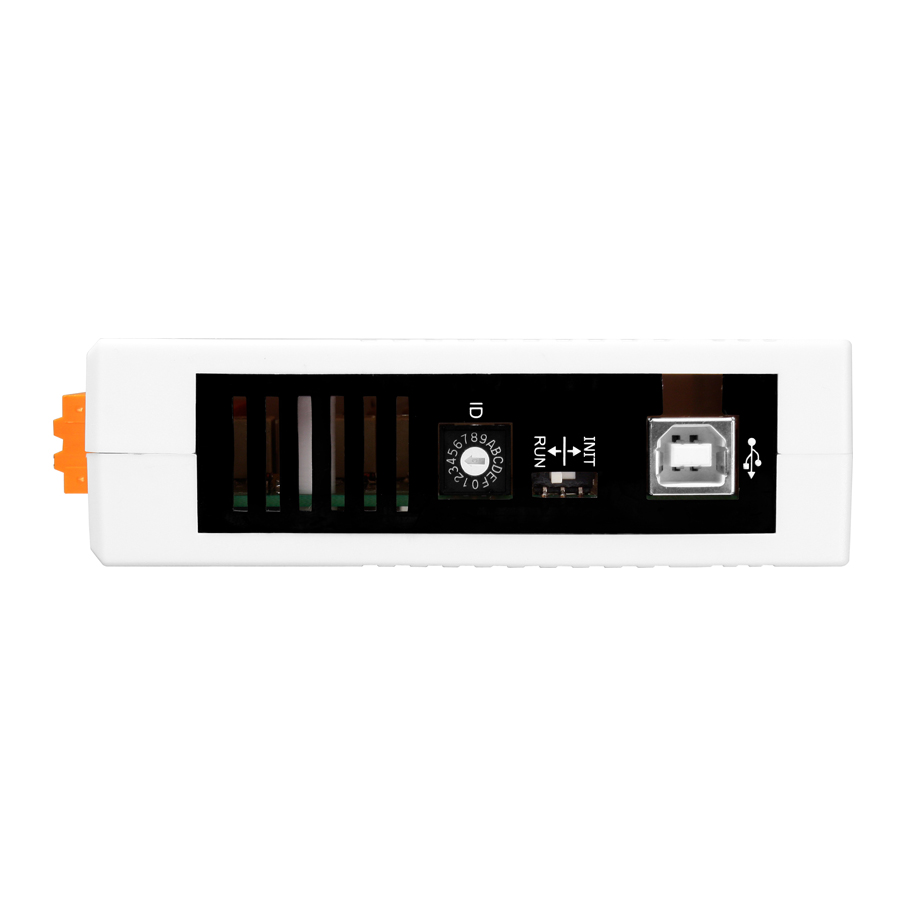

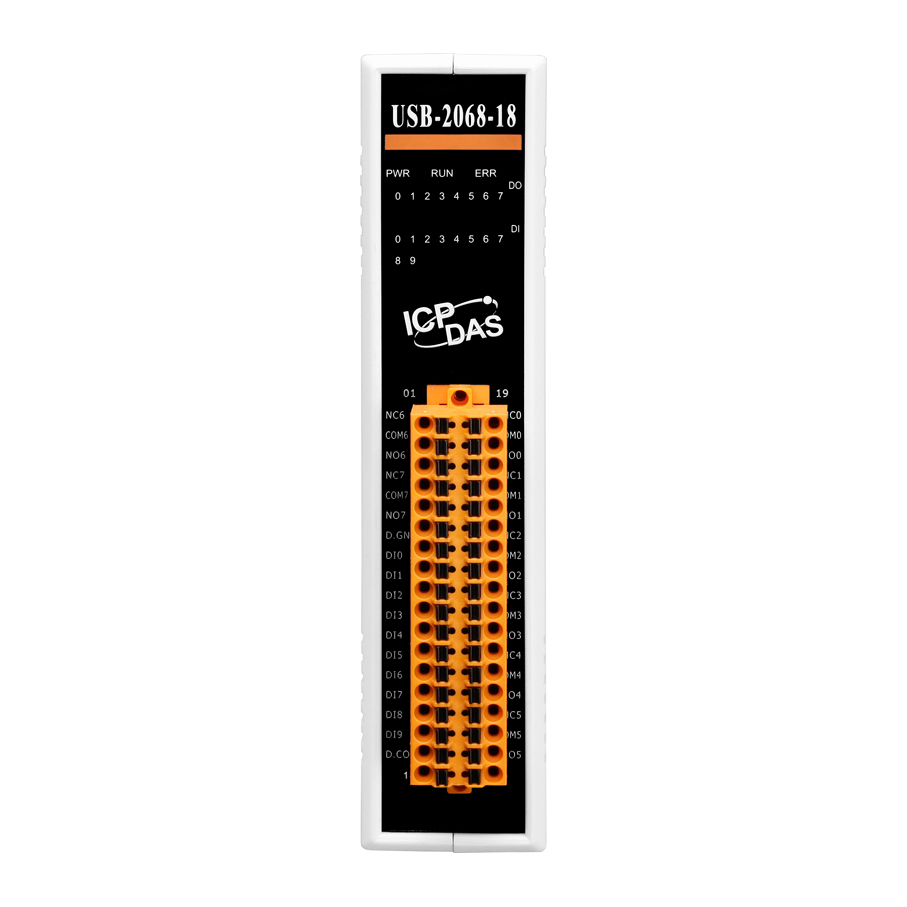

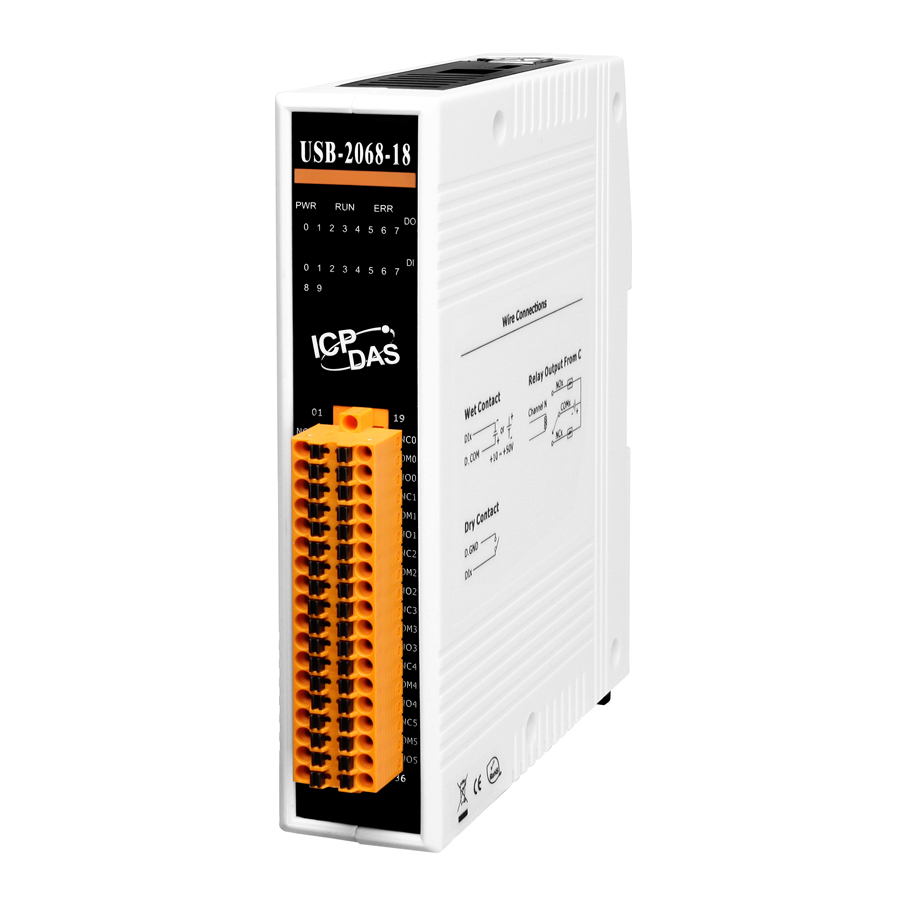

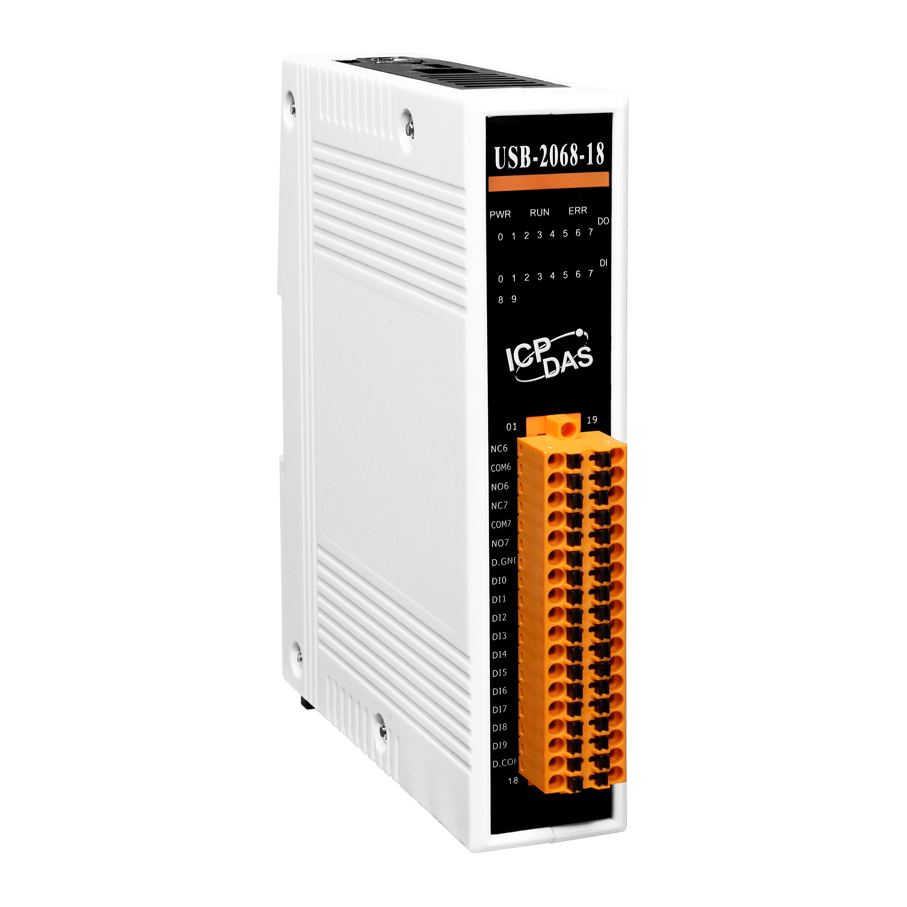

Модуль USB-2068-18 10-channel Digital Input, 8-channel Relay Output Module
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль USB-2068-18 от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое 10 каналами дискретного ввода с изоляцией и 8 каналами релейного вывода. Он предназначен для интеграции в системы автоматизации, требующие надёжного и эффективного сбора и передачи цифровых сигналов.
**Ключевые технические особенности:**
- Интерфейс подключения: USB 2.0, обеспечивающий скорость передачи данных до 12 Мбит/с.
- Дискретный ввод: 10 каналов с входным сопротивлением 10 кОм. Поддерживаются два типа контактов: сухой (Source) и влажный (Sink/Source). Уровни логических сигналов: логический 0 — открытый контакт для сухого; +4 В постоянного тока для влажного; логический 1 — замкнут на GND для сухого; +10 ~ +50 В постоянного тока для влажного.
- Релейный вывод: 8 каналов с реле Form C. Нагрузочная способность реле: 2 А при 30 В постоянного тока; 0,25 А при 250 В переменного тока; 0,25 А при 250 В переменного тока для нормально замкнутых контактов. Время переключения реле — 3 мс, время восстановления — 4 мс. Механическая износостойкость — 10 миллионов переключений; электрическая — 200 тысяч переключений.
- Сторожевой таймер: аппаратный и программный, обеспечивающий мониторинг состояния системы и предотвращение сбоев.
- Условия эксплуатации: рабочая температура от -25 до +75°C, рабочая влажность от 10% до 95% без конденсации. Защита от перенапряжения до 70 В.
- Габаритные размеры: 33 x 102 x 107 мм, монтаж на DIN-рейку.
**Области применения и целевая аудитория:**
Модуль USB-2068-18 предназначен для использования в системах автоматизации, где требуется надёжный сбор и передача цифровых сигналов. Он идеально подходит для предприятий, занимающихся промышленной автоматизацией, мониторингом и управлением технологическими процессами, а также для разработчиков, интегрирующих системы ввода-вывода в свои проекты.
**Преимущества и совместимость:**
- Универсальность: поддержка различных типов контактов (сухой и влажный) позволяет интегрировать модуль в разнообразные системы.
- Надёжность: защита от перенапряжения и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Совместимость: стандартный интерфейс USB 2.0 обеспечивает лёгкую интеграцию с большинством современных компьютеров и промышленных контроллеров.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства.
Модуль USB-2068-18 от ICP DAS является надёжным решением для задач ввода-вывода в системах автоматизации, обеспечивая высокую производительность и гибкость при интеграции в различные промышленные приложения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 102 x 107 |
| Количество каналов релейного вывода | 8 |
| Светодиодные индикаторы | PWR/RUN/ERR, 10 индикаторов дискретного ввода, 8 индикаторов релейного вывода |
| Потребление тока | 2.3 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 10 |
| Монтаж | На DIN-рейку |
| Время переключения реле | 3 мс |
| Тип каналов релейного вывода | Form C |
| Время восстановления | 4 мс |
| Механическая износостойкость | 10000000 переключений |
| Установка безопасного значения | Есть |
| Установка значения при подаче питания | Есть |
| Электрическая износостойкость | 2 x 100000 переключений |
| Нагрузочная способность реле | 2 А @ 30 В пост.; 0.24 @ 220 В пост.; 0.25 А @ 250 В пер. |
| Электрическая прочность | Открытый контакт: 1 кВ пер. Между катушкой и контактами: 1.5 кВ пер. |
| Рабочее напряжение | 5 В пост. (посредством USB-интерфейса) |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Стандарт USB | USB 2.0 |
| Максимальная частота входного сигнала | 500 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
