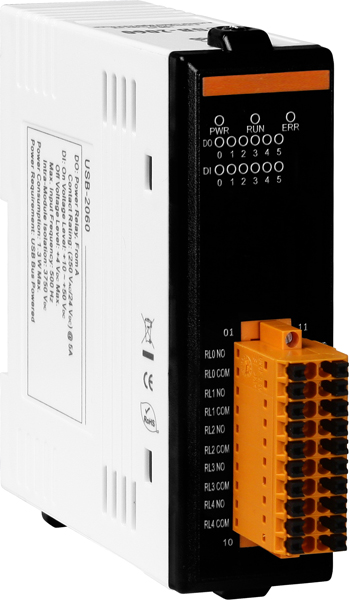

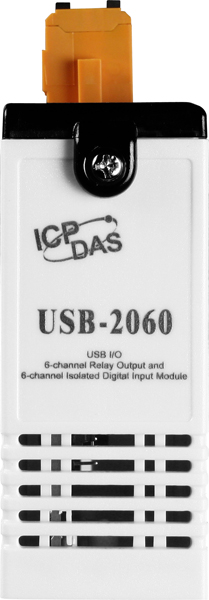

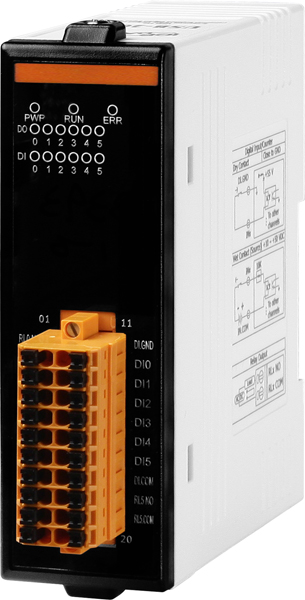

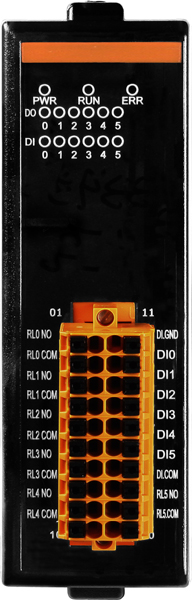

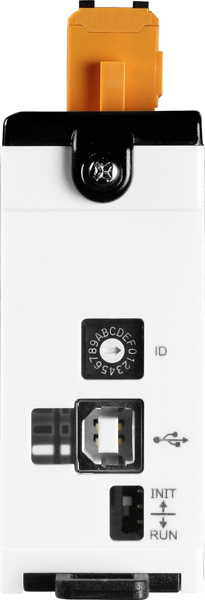

Модуль USB-2060 CR от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое шестью каналами дискретного ввода и шестью каналами релейного вывода. Он предназначен для интеграции в системы автоматизации, требующие изолированного ввода и вывода сигналов через USB-интерфейс.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 6 каналов с возможностью подключения как сухих, так и мокрых контактов. Входное сопротивление составляет 10 кОм, что обеспечивает совместимость с различными типами сигналов. Защита от перенапряжения достигает 70 В, что повышает надёжность работы устройства в условиях электромагнитных помех.
- Релейный вывод: 6 каналов с нормально разомкнутыми контактами (Form A). Реле способны переключать ток до 5 А при 250 В переменного тока и 5 А при 24 В постоянного тока. Время переключения реле составляет 10 мс, а время восстановления — 5 мс, что обеспечивает быструю реакцию системы на изменения состояния.
- Интерфейс и питание: Стандарт USB 2.0 с максимальной скоростью передачи данных до 12 Мбит/с. Питание осуществляется через USB-интерфейс при рабочем напряжении 5 В постоянного тока и потреблении 1,5 Вт, что упрощает интеграцию устройства в существующие системы без необходимости дополнительного источника питания.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10% до 95% без конденсации позволяют использовать модуль в различных промышленных средах. Электромагнитная совместимость соответствует стандарту IEC 61000-4-2, обеспечивая защиту от электростатических разрядов до ±4 кВ для каждого канала и ±8 кВ для случайной точки.
- Монтаж: Компактные габариты (72 x 123 x 35 мм) и возможность монтажа на DIN-рейку облегчают установку модуля в распределительные щиты и шкафы управления.
Модуль USB-2060 CR предназначен для использования в системах автоматизации, где требуется изолированный ввод и вывод сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы сигнализации и оповещения, а также в системы мониторинга и контроля. Благодаря гибкости подключения и надёжности, устройство подходит для применения в различных отраслях промышленности, включая машиностроение, энергетический сектор и транспорт.
Преимущества модуля USB-2060 CR включают:
- Гибкость подключения: Поддержка различных типов входных сигналов (сухой и мокрый контакт) и возможность подключения к различным типам релейных нагрузок.
- Надёжность: Высокая износостойкость реле (до 20 миллионов переключений) и защита от перенапряжений обеспечивают долговечность и стабильную работу устройства в сложных эксплуатационных условиях.
- Удобство монтажа: Компактные размеры и монтаж на DIN-рейку упрощают установку и интеграцию модуля в существующие системы управления.
Совместимость с другими устройствами и системами зависит от конкретных требований проекта. Рекомендуется учитывать технические характеристики модуля при планировании интеграции с другими компонентами системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Количество каналов релейного вывода | 6 |
| Светодиодные индикаторы | PWR/RUN/ERR, 6 индикаторов дискретного ввода, 6 индикаторов релейного вывода |
| Потребление тока | 1.5 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Защита от перенапряжения | 70 В |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Количество каналов дискретного ввода | 6 |
| Монтаж | На DIN-рейку |
| Время переключения реле | 10 мс |
| Тип каналов релейного вывода | Form A (N.O.) |
| Время восстановления | 5 мс |
| Механическая износостойкость | 20000000 переключений |
| Установка безопасного значения | Есть |
| Установка значения при подаче питания | Есть |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 24 В пост. |
| Электрическая прочность | Открытый контакт: 1 кВ пер. Между катушкой и контактами: 3 кВ пер. |
| Рабочее напряжение | 5 В пост. (посредством USB-интерфейса) |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Стандарт USB | USB 2.0 |
| Максимальная частота входного сигнала | 500 кГц |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 1 мс |
